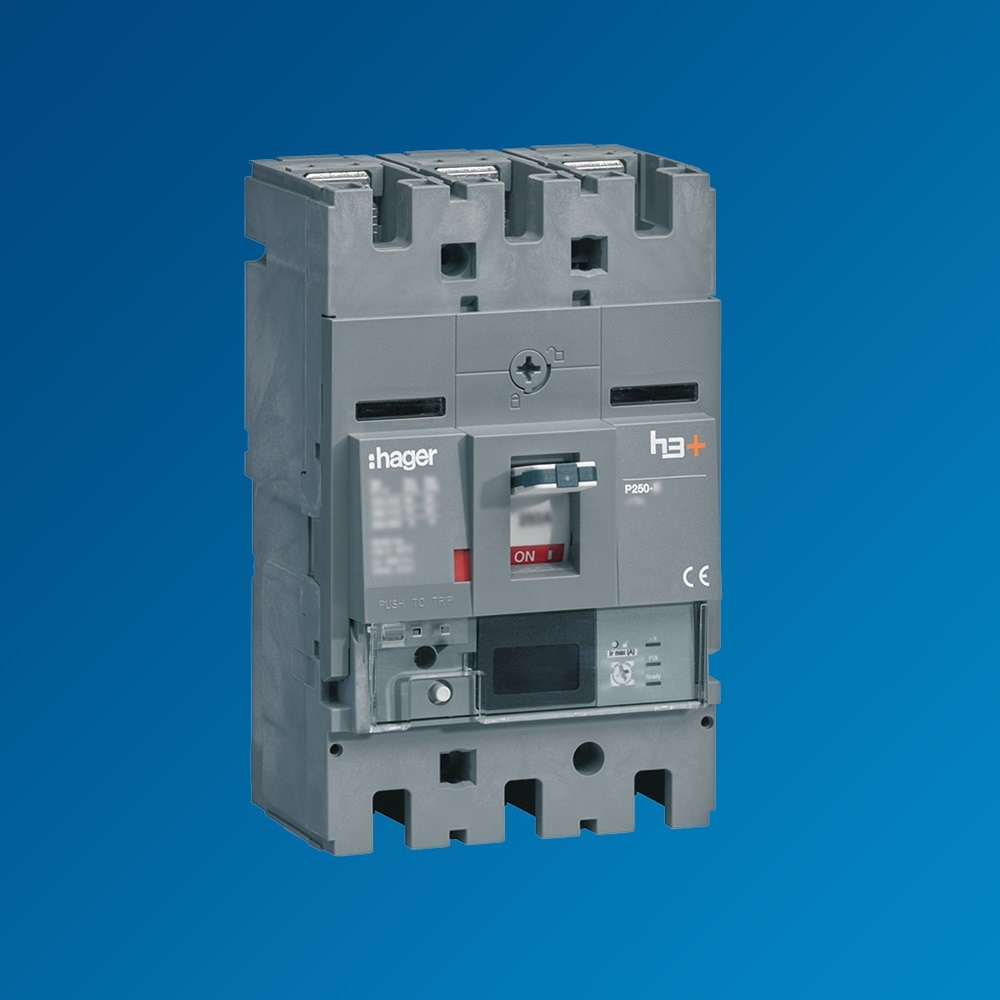

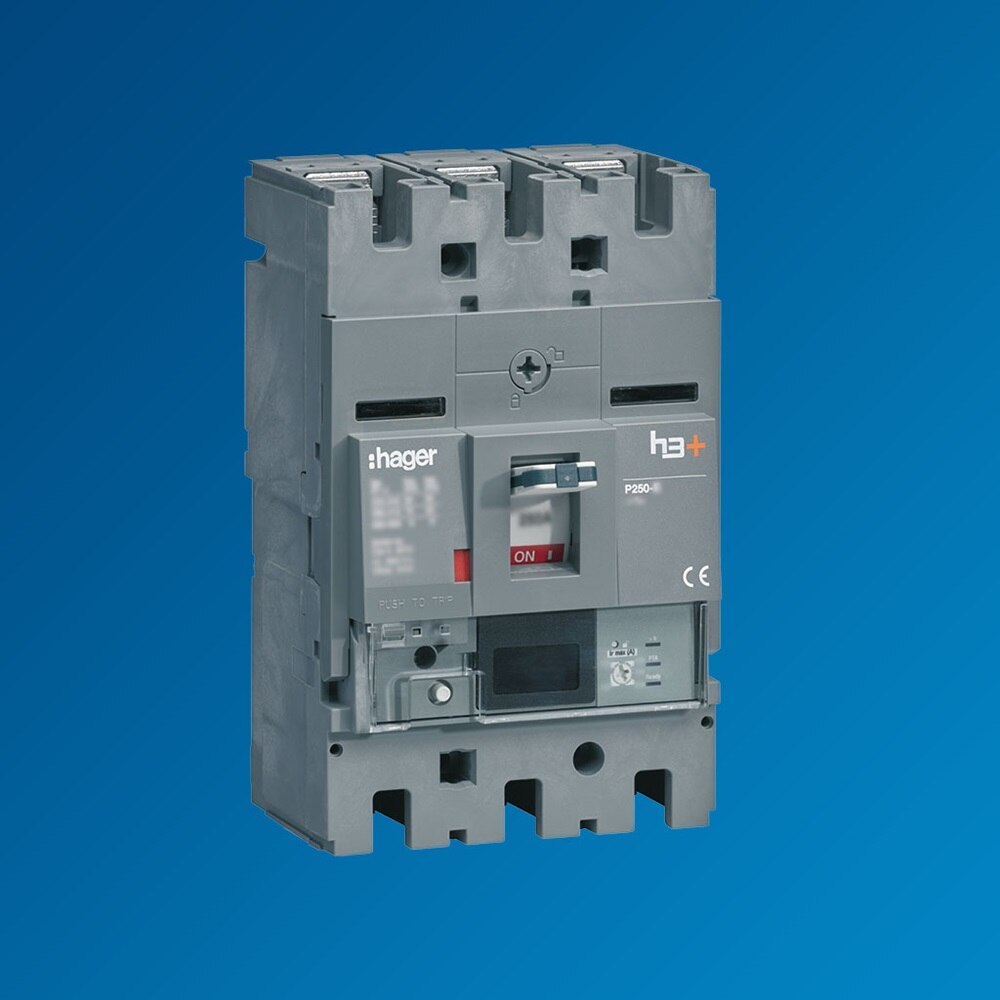

h3+, le disjoncteur boîtier moulé
Améliorez la performance énergétique de vos bâtiments avec h3+ boîtiers moulés.
La gamme d’appareillage de tête h3+ apporte des solutions adaptées aux installations électriques jusqu’à 1600 A dans les bâtiments tertiaires et les locaux professionnels.
Protégez, mesurez, communiquez, visualisez
La gamme de disjoncteurs boîtiers moulés Hager h3+ garantit une protection fiable contre les surcharges et les courts-circuits, conjuguée à une surveillance précise et intégrée de l’énergie pour tous les systèmes de distribution basse tension. Pour ne pas avoir à choisir entre performance, continuité de service et management de l’énergie.
Votre documentation
disjoncteurs boîtiers moulés h3+
- pdf1,04 MB
- pdf6,39 MB
- PDF42 Mb
- pdf7,32 MB
Pourquoi choisir les disjoncteurs h3+
pour votre projet tertiaire ?
Accès rapide aux auxiliaires
Accès aisé aux zones auxiliaires et de communications, une seule vis 1/4 de tour suffit pour accéder aux emplacements dédiés aux auxiliaires.
Câblage rapide des auxiliaires
Les auxiliaires sont équipés de bornes à ressort pour un câblage sans vis.
Visualisation directe des auxiliaires
Les visières transparentes en façade permettent de voir le type d’auxiliaire monté sans ouvrir le capot.
Capot frontal imperdable
Le capot reste solidaire du boîtier après ouverture.
Blocage par cadenas intégré
Le cadenas jusqu’à 4 mm est utilisable sans accessoires.
Montage rapide de la commande rotative
L’accessoire de commande rotative directe ou débrochable vient se substituer au capot frontal, une seule vis 1/4 de tour est à actionner.

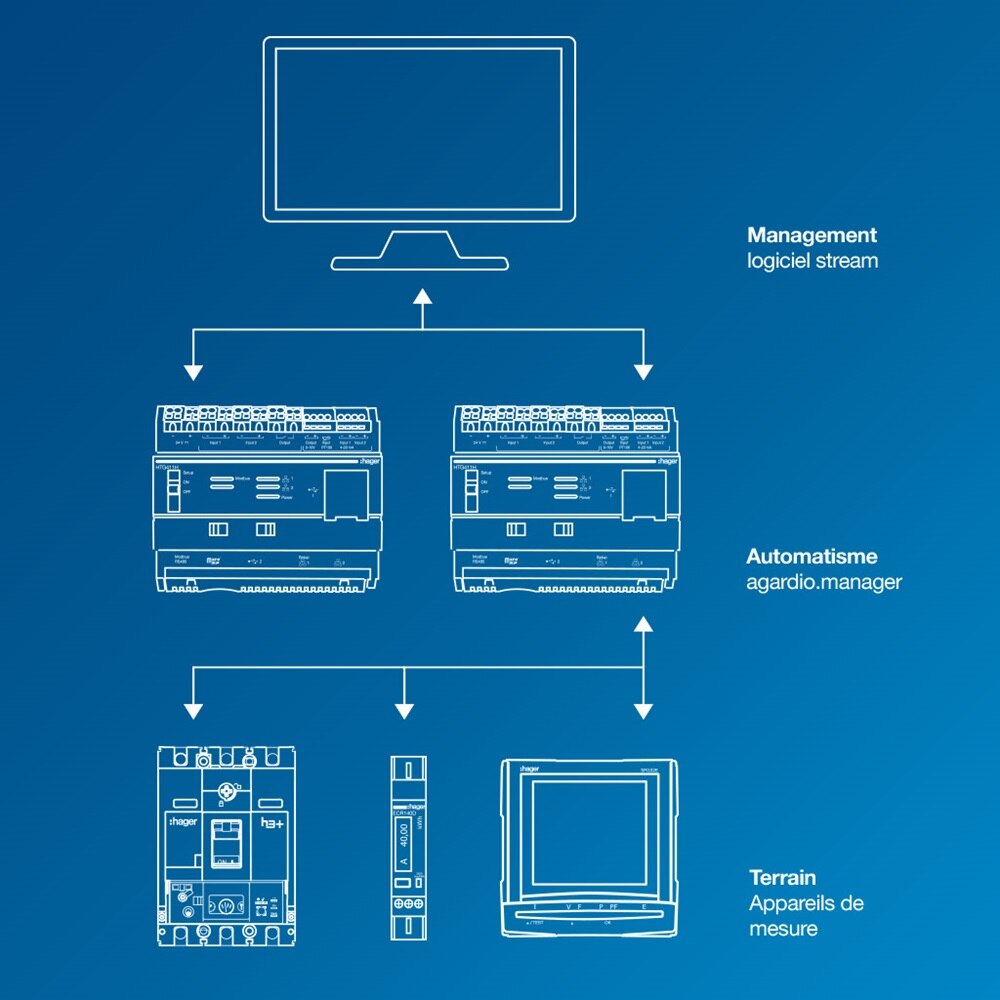

Intégration dans un système de gestion d'énergie
l'ajout du module de communication Modbus rend le disjoncteur Energy communicant. Celui-ci s'intègre alors totalement dans un système de management de l'énergie, comme agardio.manager, en mettant à disposition toutes les informations de la centrale de mesure embarquée.
Montage simple et sécurisé
Le bloc différentiel se monte directement sous le disjoncteur et provoque son déclenchement en cas de fuite à la terre.
Les déclencheurs h3+
L'offre de déclencheurs est conçue pour sécuriser l’installation et optimiser le coût des tableaux électriques. Elle permet une très grande flexibilité des réglages de protection, pour répondre à toutes les applications.
LSI
Déclencheur électronique pour la protection fine des distributions complexes
LSnI
Déclencheur électronique pour la protection des départs tableaux divisionnaires
Energy
Déclencheur électronique équipé d’un afficheur permettant un réglage très fin pour assurer la sélectivité et intégrant un compteur d’énergie. Le disjoncteur devient communicant à l’aide du module de communication en accessoire.
TM
Déclencheur magnétothermique pour la protection de base des départs directs
MAG
Déclencheur magnétique pour la protection des départs de sécurité
SW
Version interrupteur à déclenchement libre
Puissance surveillée

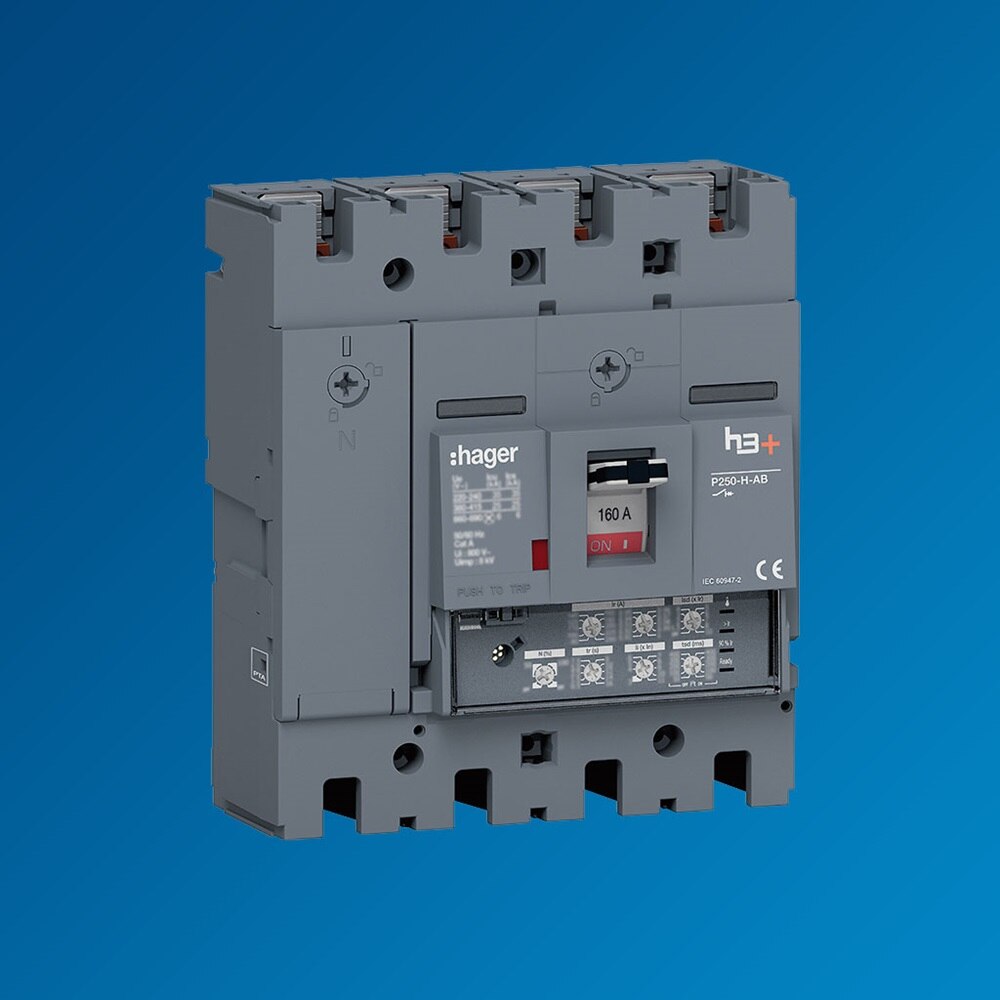

h3+ AB (tarif jaune)
h3+ AB est une version de disjoncteurs "abonné" conçue spécialement pour les têtes d’installations à puissance surveillée.
Ces déclencheurs ont été conçus pour un réglage en adéquation avec la puissance souscrite auprès du fournisseur d’énergie.
Découvrez notre offre dédiée à la distribution électrique des applications petit et moyen tertiaire dont la puissance souscrite ne dépasse pas 250 KVA (400 A).

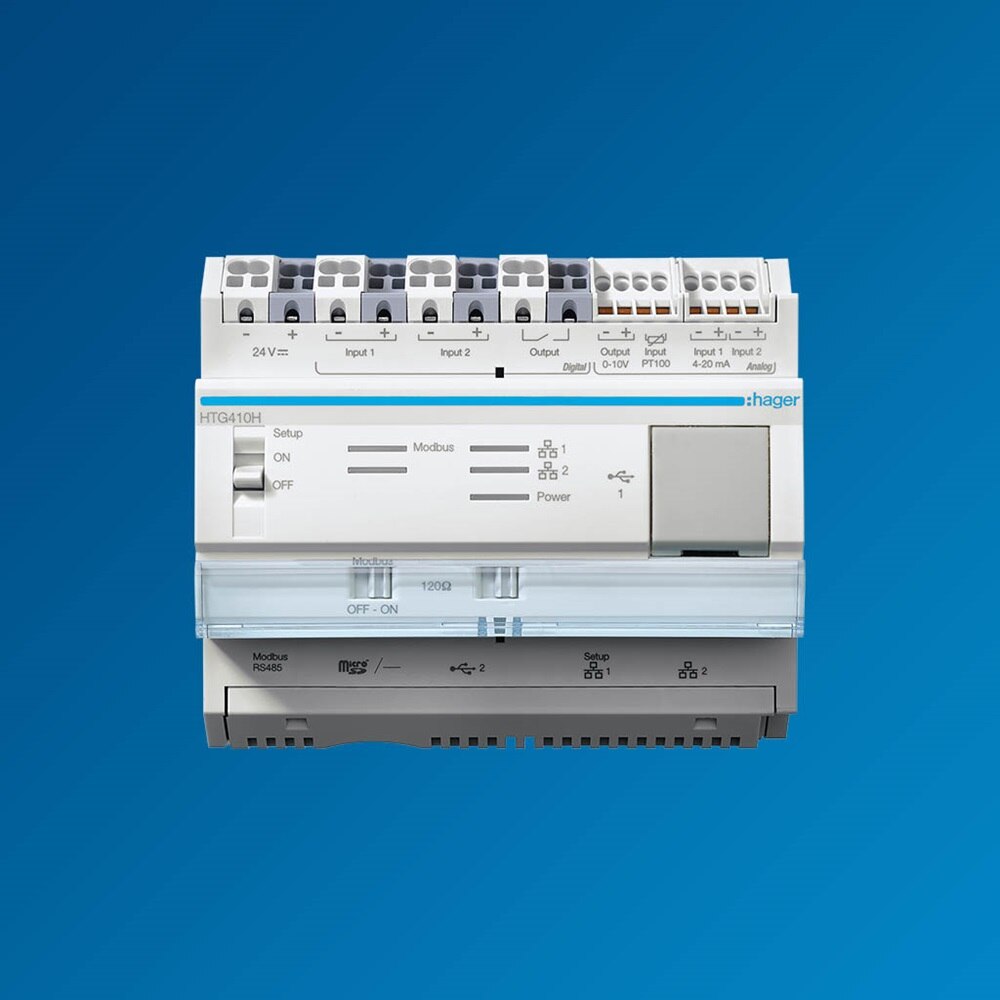

En mode intelligent et connecté avec
agardio.manager, le serveur multi-énergie
Améliorez l’exploitation et la maintenance du bâtiment
L’alliance agardio.manager/h3+ energy permet de protéger mais aussi de visualiser et communiquer avec votre installation.
Vous êtes immédiatement averti en cas de coupure et vous pouvez ainsi, par exemple, veiller au maintien de la chaîne du froid ou préserver la qualité et le confort des espaces de vie.
Les armoires
tertiaires
Découvrez toutes nos solutions pour les bâtiments tertiaires
Grâce aux nombreuses possibilités d'assemblage et la robustesse des structures, notre offre est l'une des plus complètes pour la distribution d'énergie en tertiaire. De nombreuses possibilités vous permettent de concevoir une armoire sur-mesure répondant aux besoins de votre chantier. Notre offre d'armoires tertiaires vous permet d'atteindre des indices de service jusqu'à IS233.
