Boîte de sol 24 mod. revêt. sol 12mm nr VQ12129005

EAN
4012002245026
VPE
1 pc.
Groupe de rabais
V1
Prix*
76.30 CHF
/ pc. *
76.30 CHF
/ pc. *

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Boîte de sol 24 mod. revêt. sol 12mm nr

VQ12129005

  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits
Télécharger la fiche produit

Complétez votre système

Accessoires indispensables

Previous
Previous
GBVC400
GBVC400
116.50 CHF/ pc.
Ajouter à une liste
Ajouter à une liste
GTVD300
GTVD300
Supp. appar. pr 3 plaq systtechn données
7.50 CHF/ pc.
Ajouter à une liste
Ajouter à une liste
GTV10FLFQR12K
GTV10FLFQR12K
Supp. appar. maxi 10xFLF t. I+II Q12/R12
98.60 CHF/ pc.
Ajouter à une liste
Ajouter à une liste

Accessoires optionnels

  • Acces­soires pour chaîne de câblage plate 2 produit(s) disponible(s)
  • Prolon­ga­teur de crans de clip­sage 1 produit(s) disponible(s)
  • Plaque isolante pour couvercle de montage de prise de sol encas­trée 2 produit(s) disponible(s)
  • Boîtier de raccor­de­ment de sol encastré 1 produit(s) disponible(s)

Produits compatibles

  • Produits liés 8 produit(s) disponible(s)

Complétez votre système

  • Acces­soires pour chaîne de câblage plate
  • Prolon­ga­teur de crans de clip­sage
  • Plaque isolante pour couvercle de montage de prise de sol encas­trée
  • Boîtier de raccor­de­ment de sol encastré
  • FKA7011

    4.10 CHF  / pc.*
  • FKA9005

    4.10 CHF  / pc.*
  • RLV1230

    6.25 CHF  / pc.*
  • VEDEQ12P1

    Insert de couvercle en carton pour boíte de sol VQ12, épaisseur du matériau 1 mm
    1.70 CHF  / pc.*
  • VEDEQ12P2

    Insert de couvercle en carton pour boíte de sol VQ12, épaisseur du matériau 2 mm
    2.15 CHF  / pc.*
  • UDBDQ12

    Boîte de sol pour recevoir des unités d'alimentation Q12 ou des cassettes Q12
    251.00 CHF  / pc.*

Produits liés

  • BKA600800Q12

    Couvercle BKW600 découp. Q12
    88.20 CHF  / pc.*
  • BKA400800Q12

    Couvercle BKW400 découp. Q12
    51.60 CHF  / pc.*
  • UDM3244Q12

    Cadre de montage 244 x 244 pour boîte de jonction acier 340 mm
    48.35 CHF  / pc.*
  • UDM2244Q12

    Cadre de montage 244 x 244 pour boîte de jonction acier 290 mm
    33.25 CHF  / pc.*
  • SEVQ12200

    Élément de formage VQ12 244x244mm H=200mm
    16.00 CHF  / pc.*
  • BKSAQ12

    194.00 CHF  / pc.*
  • AKM300244Q12

    54.00 CHF  / pc.*
  • AKM400244Q12

    58.30 CHF  / pc.*

Caractéristiques techniques

Archi­tec­ture
  • Avec cadre de protec­tion pour revê­te­ment de sol
    Oui
  • Avec évide­ment pour revê­te­ment de sol
    Oui
Dimen­sions
  • Profon­deur de montage
    84 mm
  • Largeur de montage
    244 mm
  • Longueur inté­rieur
    244 mm
  • Longueur
    263 mm
  • Largeur
    263 mm
  • Profon­deur pour la mise en place de revê­te­ment
    12 mm
Confi­gu­ra­tion
  • Taille de l'ins­tal­la­tion (ins­tal­la­tions sous le sol)
    Q12
Instal­la­tion, montage
  • Compa­tible avec l'ins­tal­la­tion en plan­cher creux
    Oui
  • Instal­la­tion sur mur en béton
    Oui
  • Adapté à un usage exté­rieur
    Non
  • Compa­tible avec l'ins­tal­la­tion sur faux plan­cher
    Oui
  • Adapté au nettoyage humide
    Non
Notice
  • Entre­tien du sol
    Sec
Matière
  • Matière
    Poly­amide (PA)
  • Couleur
    Noir intense
  • Code RAL
    9005
Cache, porte
  • Maté­riau du couvercle
    Poly­amide (PA)
Condi­tions d'uti­li­sa­tion
  • Charge verti­cale appliquée sur une grande surface (charge lourde)
    5 kN
  • Charge verti­cale appliquée sur une petite surface
    3 kN
Fonc­tions
  • Compa­tible avec les canaux sous le plan­cher
    Oui
Forme
  • Forme
    Carré
Textes
  • Sortie de câble
    Avec sortie de câble dans le couvercle
Raccor­de­ment
  • Nombre d'en­trée de câbles
    1
  • Nombre de prises de courant de type SCHUKO
    12
Equi­pe­ment
  • Nombre d'ap­pa­reils pouvant être installés
    12
  • Nombre de boîte d'ap­pa­reillage
    3
Sécu­rité
  • Indice de protec­tion IP
    IP20
  • Résis­tance aux chocs IK
    IK08
  • Indice de protec­tion IP en état inuti­lisé
    IP30

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
Conformité REACH Oui
Sans halogène Oui

Attestations et documents

Technique -Document PEP International 2022-05-10
PDF
219,55 kB
Hager déclaration REACH VQ12129005
PDF
Hager Rapport RoHS VQ12129005
PDF

Documents

  • Image produit

    Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

    Image VQ12129005 | Hager Suisse

    Image produit VQ12129005

  • Fiche technique

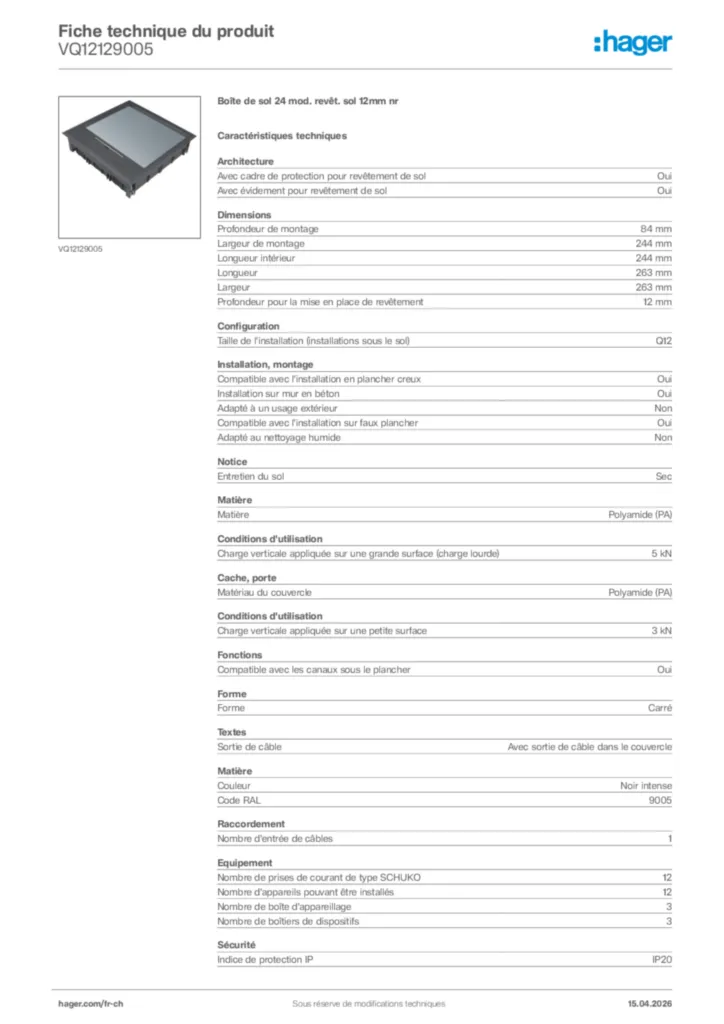

    Image Hager Fiche technique du produit VQ12129005 | Hager Suisse
