Boîte de sol Hager pour cassette en acier inoxydable Q12 UDBDQ12

Boîte de sol Hager, pour cassette en acier inoxydable Q12
EAN
4012740029537
E-nr.
154 757 082
VPE
1 pc.
Groupe de rabais
V1
Prix*
251.00 CHF
/ pc. *
251.00 CHF
/ pc. *

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Boîte de sol Hager pour cassette en acier inoxydable Q12

UDBDQ12

  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits
Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • Acces­soires pour canal de sol encas­trée 1 produit(s) disponible(s)

Produits compatibles

  • Produits liés 17 produit(s) disponible(s)

Complétez votre système

  • Acces­soires pour canal de sol encas­trée
  • UDQ12H

    Extension de la hauteur pour UDKQ12E & UDBDQ12
    57.20 CHF  / pc.*

Produits liés

  • VDQ12129005

    57.00 CHF  / pc.*
  • MKQ120LE25

    Cassette en laiton Q12 LE hauteur interne 25mm
    517.00 CHF  / pc.*
  • MKQ120BL25

    Cassette en laiton Q12 BL hauteur interne 25mm
    346.00 CHF  / pc.*
  • EKQ120TM25

    Cassette inox Q12 TM hauteur interne 25mm
    592.00 CHF  / pc.*
  • EKQ120TM15

    Cassette inox Q12 TM hauteur interne 15mm
    571.00 CHF  / pc.*
  • EKQ120LE25

    Cassette inox Q12 LE hauteur interne 25mm
    444.00 CHF  / pc.*
  • EKQ120LE15

    Cassette inox Q12 LE hauteur interne 15mm
    422.00 CHF  / pc.*
  • EKQ120BL15

    Cassette inox Q12 BL hauteur interne 15mm
    296.00 CHF  / pc.*
  • EKQ120BL25

    Cassette inox Q12 BL hauteur interne 25mm
    328.00 CHF  / pc.*
  • VQ12129005

    Boîte de sol 24 mod. revêt. sol 12mm nr
    76.30 CHF  / pc.*
  • VDQ12127011

    57.00 CHF  / pc.*
  • VDQ12059005

    52.50 CHF  / pc.*
  • VDQ12057011

    52.50 CHF  / pc.*
  • VEQ1212E

    Unité d'approvisionnement Q12 en inox pour 24 modules, revêtement de sol 12 mm
    631.00 CHF  / pc.*
  • VQ12057011

    Boîte de sol 24 modules grise
    67.30 CHF  / pc.*
  • VQ12059005

    Boîte de sol 24 modules noire
    67.30 CHF  / pc.*
  • VQ12127011

    Boîte de sol 24 mod. revêt. sol 12mm gr
    76.30 CHF  / pc.*

Caractéristiques techniques

Archi­tec­ture
  • Avec cadre de protec­tion pour revê­te­ment de sol
    Non
Dimen­sions
  • Hauteur mini­male de la chape
    95 mm
  • Longueur inté­rieur
    252 mm
  • Largeur de montage
    252 mm
  • Longueur
    252 mm
Equi­pe­ment
  • Nombre d'ap­pa­reils pouvant être installés
    12
Fonc­tions
  • Sépa­ra­tion possible du couvercle de la base
    Oui
  • Compa­tible avec les canaux sous le plan­cher
    Non
  • Compa­tible avec les canaux de sol fermés à ras de la chape
    Non
  • Compa­tible avec les canaux de sol recou­verts d'une chape
    Non
Instal­la­tion, montage
  • Compa­tible avec l'ins­tal­la­tion en plan­cher creux
    Oui
  • Compa­tible avec l'ins­tal­la­tion sur faux plan­cher
    Oui
  • Adapté au nettoyage humide
    Non
Matière
  • Matière
    Acier
  • Trai­te­ment de surface
    Galva­nisé
  • Couleur
    Zinc

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
Sans halogène Oui

Attestations et documents

PEP - Stainless steel and brass cassettes, floor boxes (unequipped) and accessories (english)
PDF
1,86 MB
Hager REACH declaration UDBDQ12
PDF
Hager RoHS report UDBDQ12
PDF

Documents

  • Image produit

    Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

    Image UDBDQ12 | Hager Suisse

    Image produit UDBDQ12

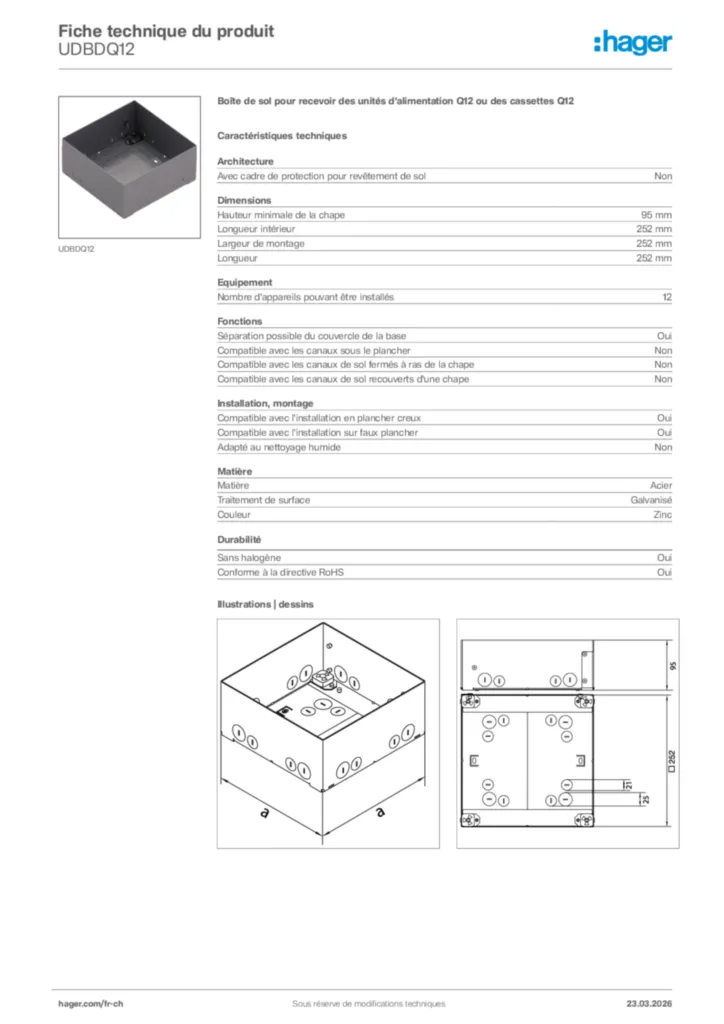

  • Fiche technique

    Image Hager Fiche technique du produit UDBDQ12 | Hager Suisse

    Hager Fiche technique du produit UDBDQ12

    Boîte de sol pour recevoir des unités d'alimentation Q12 ou des cassettes Q12

    PDF

  • Guide d'installation

    Image Guide d'installation International 2022-10-10 | Hager Suisse

    Guide d'installation International 2022-10-10

    PDF
    22,73 MB

  • Annexe technique (produit unique)

    Image Bodeninstallationssysteme - Belastungen | Hager Suisse

    Bodeninstallationssysteme - Belastungen

    Bodeninstallationssysteme - Belastungen (DE, 02-2024)

    PDF
    391,15 kB
    Image Bodeninstallationssysteme - Schutzarten | Hager Suisse

    Bodeninstallationssysteme - Schutzarten

    Bodeninstallationssysteme - Schutzarten (DE, 02-2024)

    PDF
    882,67 kB
    Image Floor installation systems - Mechanical stress | Hager Suisse

    Floor installation systems - Mechanical stress

    Floor installation systems - Mechanical stress (EN, 02-2024)

    PDF
    389,75 kB
    Image Floor installation systems - Protection class | Hager Suisse

    Floor installation systems - Protection class

    Floor installation systems - Protection class (EN, 02-2024)

    PDF
    868,08 kB
    Image Systèmes d'installation au sol, Informations pour le parqueteur | Hager Suisse

    Systèmes d'installation au sol, Informations pour le parqueteur

    Annexe technique (produit unique) fr-FR 2023-06-16

    PDF
    2,59 MB

  • Fichiers DXF

    Image Fichiers DXF International 2025-01-23 | Hager Suisse

    Fichiers DXF International 2025-01-23

    DXF
    450,65 kB

  • Fichiers STEP

    Image Fichiers STEP International 2025-01-22 | Hager Suisse

    Fichiers STEP International 2025-01-22

    STP
    1,10 MB

  • schémas

    Image Product drawing | Hager Suisse

    Product drawing

    schémas International 2022-12-09

    PDF
    129,47 kB

  • Guide

    Image Bodeninstallationssysteme - Handbuch: Basiswissen | Hager Suisse

    Bodeninstallationssysteme - Handbuch: Basiswissen

    Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)

    PDF
    99,71 MB
    Image Floor installation systems - Handbook: Basic knowledge | Hager Suisse

    Floor installation systems - Handbook: Basic knowledge

    Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)

    PDF
    99,70 MB

  • Déclaration de conformité

    Image Déclaration de conformité en-GB, de-DE 2023-07-12 | Hager Suisse

    Déclaration de conformité en-GB, de-DE 2023-07-12

    PDF
    594,89 kB
