Fusible-interrupteur-sectionneur SILAS Gr.1 1/60mm 250A, borne à cage 150mm² SR1R
EAN
7611919228916
VPE
1 pc.
Groupe de rabais
23
Prix*
326.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
fusible NH basse tension 3 produit(s) disponible(s) -
Transformateur de courant 2 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 4 produit(s) disponible(s) -
Fonctions interverouillage 1 produit(s) disponible(s) -
Cache-borne 1 produit(s) disponible(s) -
Connexion de la borne de câble 1 produit(s) disponible(s)
Complétez votre système
-
LNH1160M
Fusible á couteaux HPC NH1 gG AC500V 160A indicateur combiné patte métallique
13.20 CHF / pc.* -
LNH1200MFusible á couteaux HPC NH1 gG AC500V 200A indicateur combiné patte métallique
16.85 CHF / pc.* -
LNH1250MFusible á couteaux HPC NH1 gG AC500V 250A indicateur combiné patte métallique
16.85 CHF / pc.*
-
S-1SU
Couvercle commutateur complet DIN Gr. 1 250A surveillance électronic fusibles
303.00 CHF / pc.* -
S-HSKit pour montage SILAS Gr.1-3 pour catégorie de commutation AC-23B 690 V
11.00 CHF / pc.* -
S-UAPProfilé d'appui SILAS Gr.1-3 pour sectionneurs fusibles, clipsable latéralement
5.55 CHF / pc.* -
S-USIndicateur de position SILAS Couvercle commutateur Gr.000-3, contact NF et -NO
12.55 CHF / pc.*
-
S-R150
Borne à cage SILAS Gr.1 pour conducteur Cu et Alu max. 150mm²
24.90 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal250 A
-
Courant assigné admissible sous 1 seconde IEC609478,60 kA
Fusible
-
Taille de l'élément fusibleNH1
Raccordement
-
Section de raccordement en câble souple25 - 150 mm²
-
Section de raccordement en câble rigide25 - 150 mm²
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage12 - 12 Nm
-
MontageSystème de jeu de barres
Fréquence
-
Fréquence50 - 60 Hz
Puissance
-
Puissance dissipée totale sous IN20 W
Endurance
-
Endurance mécanique nombre de manœuvres1400
-
Endurance électrique en nombre de cycles200
-
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.41600
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs8000 V
Sécurité
-
Indice de protection IPIP3X
Dimensions
-
Hauteur306 mm
-
Largeur184 mm
-
Profondeur110 mm
-
Distance des barres omnibus60 mm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit SR1R
-

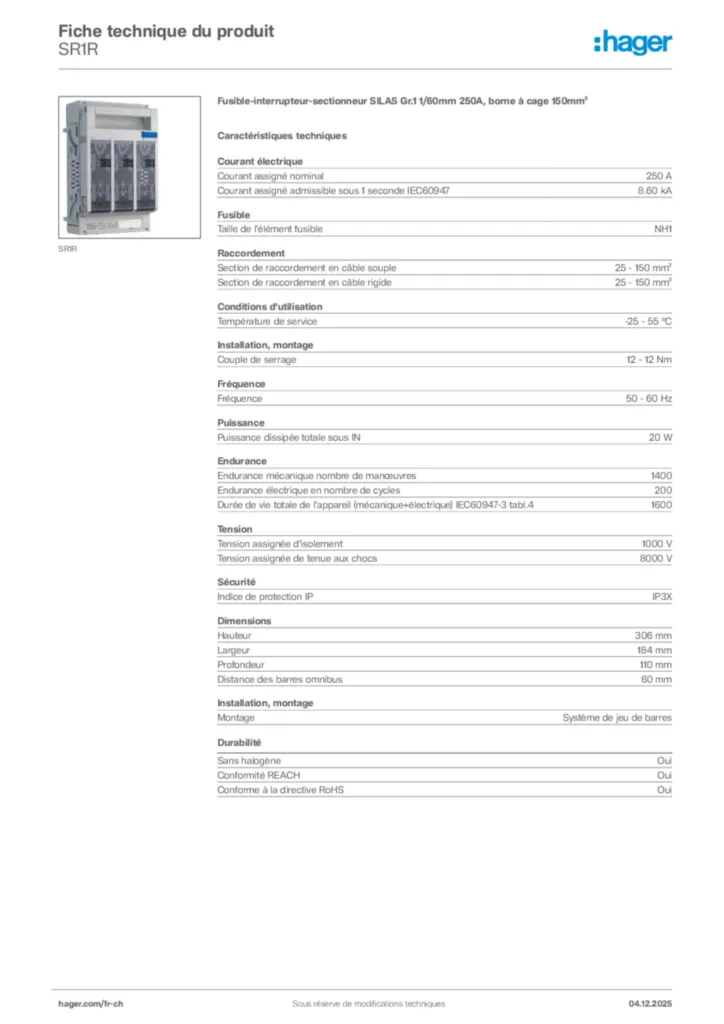

Fiche technique
Hager Fiche technique du produit SR1R
Fusible-interrupteur-sectionneur SILAS Gr.1 1/60mm 250A, borne à cage 150mm²
PDF -
Déclaration de conformité
Déclaration de conformité pour weber.silas / Interrupteur-sectionneur HPC 000-3
Déclaration de conformité International 2019-01-07
PDF669,08 kB
EU Declaration of Conformity
Déclaration de conformité en-GB, de-DE 2023-07-21
PDF700,01 kB
