Coupe-circuit HPC weber.silas DIN000 690VAC 100A pr.ENC 32/70mm ht cont.fusible SR000AOSU

Name: SR000AOSU
Brand: Hager
SKU: 707-035-130
Price: 326 CHF

Prix*

326.00 CHF

/ pc. *

catalog.product_page.transfer_button.label

Accessoires

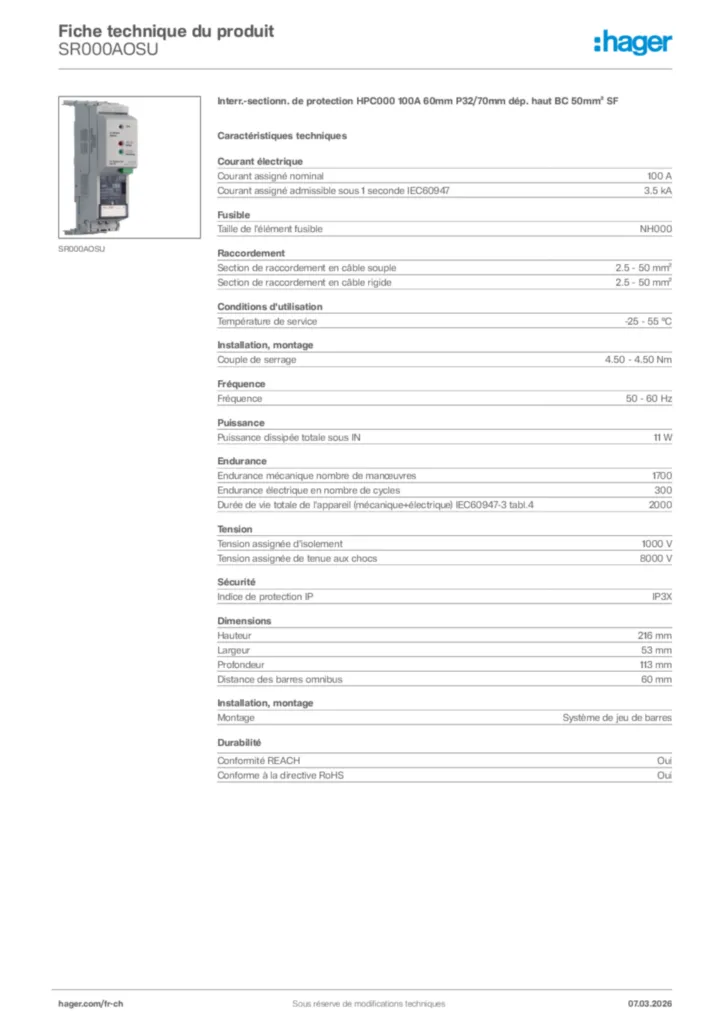

Caractéristiques techniques
catalog.pageproduct.title_sustainability.h2
Documents
Plus de produits

product.page.accessories.title

fusible NH basse tension 3 product.page.accessories.products-available
Transformateur de courant 6 product.page.accessories.products-available
Bloc de jonction pour conducteur neutre sectionnable 1 product.page.accessories.products-available
Accessoires mécaniques pour appareillage basse tension 2 product.page.accessories.products-available
Fonctions interverouillage 1 product.page.accessories.products-available
Cache-borne 1 product.page.accessories.products-available

Caractéristiques techniques

Courant assigné nominal

100 A
Courant assigné admissible sous 1 seconde IEC60947

3,5 kA
Fusibles utilisés test de court-circuit cond. pour Ue=690 V IEC 61439-1 3.8.10.4

100 A
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.4

80 kA
Courant assigné à 45°C

95 A
Courant assigné à 55°C

85 A
Courant assigné d'emploi en AC23 en catégorie B / 400V

100 A
Courant assigné d'emploi en AC22 en catégorie B / 500V

100 A
Courant assigné d'emploi en AC21 en catégorie B / 690V

100 A
Courant nominal de la cartouche fusible

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A
Courant assigné à 40°C

100 A
Courant assigné à 70°C

70 A
Courant assigné de court-circuit pour Ue=500 V selon IEC61439-1 3.8.10.4

80 kA
Courant assigné à 65°C

75 A
Fusibles utilisés test de court-circuit cond. pour Ue=400 V IEC 61439-1 3.8.10.4

100 A
Courant assigné de court-circuit pour Ue=690 V selon IEC61439-1 3.8.10.4

80 kA
Fusibles utilisés test de court-circuit cond. pour Ue=500 V IEC 61439-1 3.8.10.4

100 A
Courant assigné à 60°C

80 A
Courant assigné à 50°C

90 A

Taille de l'élément fusible

NH000

Section de raccordement en câble souple

2.5 - 50 mm²
Section de raccordement en câble rigide

2.5 - 50 mm²
Type de connexion / prise

Cage
Type de connexion sortie

Pince à boîtier
Type de connexion entrée

Pince à boîtier

Type de connection / prise

Pince à boîtier

Température de service

-25 - 55 °C
Température de stockage/transport

-40 - 70 °C
Degré de pollution suivant IEC60664 / IEC60947-2

3

Couple de serrage

4,50 - 4,50 Nm
Couple de serrage pour le montage sur le jeu de barres

4,50 - 4,50 Nm
Montage

Système de jeu de barres
Position de montage/connexion

Horizontal, Vertical

Fréquence

50 - 60 Hz

Puissance dissipée totale sous IN

11 W
Pertes en puissance à pleine charge

31,3 W
Max. Puissance dissipée par le fusible installée dans l'appareil

7,50 W

Endurance mécanique nombre de manœuvres

1700
Endurance électrique en nombre de cycles

300
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.4

2000

Tension assignée d'isolement

1000 V
Tension assignée de tenue aux chocs

8000 V
Tension assignée d'emploi Ue

690 - 690 V
Catégorie de surtension selon IEC60947-1 2.5.60 tableau 1

4

Indice de protection IP

IP3X
Surveillance électronique fusibles

Oui
Courant thermique à air libre conventionnel avec liaison fusible et section transversale standard IEC 60947-1

100 A
Courant thermique conventionnel à air libre avec liaison solide et section transversale standard IEC 60947-1

160 A

Hauteur

216 mm
Largeur

53 mm
Profondeur

113 mm
Distance des barres omnibus

60 mm

Standard

IEC/EN 60947-1;IEC/EN 60947-3

Nombre de pôles

3
Type d'organe de commande

Poignée de couvercle

Entrée de câble

Dessus

Classement UL 94

V0

catalog.pageproduct.title_sustainability.h2

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui
