Coupe-circuit sectionneur HPC Hager, pour weber.silas, pour montage sur plaques ou sur rails, 3L co mmutable, 690 V, I(k), = 50 kA, contacts en Cu argenté, sectionneur de neutre, capot, vis de raccordement M8, DIN 00, 192×266×80 mm, avec sectionneur de neutre N160
EAN
7611919128469
E-nr.
847 652 126
VPE
1 pc.
Groupe de rabais
23
Coupe-circuit HPC weber.silas DIN00 690VAC 160A saillie/profil.sectionneur NT160 S00N
Prix*
302.00 CHF
/ pc.
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
fusible NH basse tension 7 product.page.accessories.products-available -
Transformateur de courant 6 product.page.accessories.products-available -
Accessoires mécaniques pour appareillage basse tension 1 product.page.accessories.products-available -
Fonctions interverouillage 1 product.page.accessories.products-available -
Connexion de la borne de câble 1 product.page.accessories.products-available -
Boulon 1 product.page.accessories.products-available
product.page.accessories.title-modal
-
LNH0025M
Fusible á couteaux HPC NH000 gG AC500V 25A indicateur combiné patte métallique
8.15 CHF / pc.* -
LNH0040MFusible NH000 gG 500V 40A indicateur central, pattes sous tension
8.15 CHF / pc.* -
LNH0063MFusible á couteaux HPC NH000 gG AC500V 63A indicateur combiné patte métallique
8.15 CHF / pc.* -
LNH0080MFusible á couteaux HPC NH000 gG AC500V 80A indicateur combiné patte métallique
8.15 CHF / pc.* -
LNH0100MFusible á couteaux HPC NH000 gG AC500V 100A indicateur combiné patte métallique
8.15 CHF / pc.* -
LNH0125MFusible á couteaux HPC NH00 gG AC500V 125A indicateur combiné patte métallique
9.75 CHF / pc.* -
LNH0160MFusible NH00 gG 500V 160A indicateur central, pattes sous tension
9.75 CHF / pc.*
-
1000K1
Transformateur de courant pour sect. HPC00-3 1000/5A 5VA classe 1
89.90 CHF / pc.* -
100K1Transformateur de courant pour sect. HPC00-3 100/5A 2VA classe 1
56.00 CHF / pc.* -
300K05Transformateur de courant pour sect. HPC00-3 300/5A 2.5VA classe 0.5s
96.10 CHF / pc.* -
300K05GTransformateur de courant pour sect. HPC00-3 300/5A 2.5VA classe 0.5s CH calibré
137.50 CHF / pc.* -
600K05Transformateur de courant pour sect. HPC00-3 600/5A 2.5VA classe 0.5s
96.10 CHF / pc.* -
600K05GTransformateur de courant pour sect. HPC00-3 600/5A 2.5VA classe 0.5s CH calibré
137.50 CHF / pc.*
-
LVZ00S
Raccord à vis M8x14mm max. 95mm² antirouille
3.35 CHF / jeu*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal160 A
-
Courant assigné admissible sous 1 seconde IEC609475 kA
-
Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.2160 A
-
Fusibles utilisés test de court-circuit cond. pour Ue=690 V IEC 61439-1 3.8.10.4160 A
-
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.480 kA
-
Courant assigné à 45°C152 A
-
Courant assigné à 55°C136 A
-
Courant nominal de la cartouche fusible6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
-
Courant assigné à 40°C160 A
-
Courant assigné à 70°C112 A
-
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.2160 A
-
Courant assigné de court-circuit pour Ue=500 V selon IEC61439-1 3.8.10.480 kA
-
Courant assigné à 65°C120 A
-
Fusibles utilisés test de court-circuit cond. pour Ue=400 V IEC 61439-1 3.8.10.4160 A
-
Courant nominal pour Ue=500 V AC IEC 61439-1 5.3.2160 A
-
Courant assigné de court-circuit pour Ue=690 V selon IEC61439-1 3.8.10.480 kA
-
Fusibles utilisés test de court-circuit cond. pour Ue=500 V IEC 61439-1 3.8.10.4160 A
-
Courant assigné à 60°C128 A
-
Courant assigné à 50°C144 A
Fusible
-
Taille de l'élément fusibleNH00
Raccordement
-
Section de raccordement en câble souple2.5 - 95 mm²
-
Section de raccordement en câble rigide2.5 - 95 mm²
-
Type de connexion / priseRaccordement M8
-
Type de connexion sortieRaccordement borne à vis
-
Type de connexion entréeRaccordement borne à vis
Connectivité
-
Type de connection / priseBorne à vis
Conditions d'utilisation
-
Température de service-25 - 55 °C
-
Température de stockage/transport-20 - 60 °C
-
Degré de pollution suivant IEC60664 / IEC60947-23
Installation, montage
-
Couple de serrage12 - 12 Nm
-
MontagePlatine de fixation
-
Position de montage/connexionHorizontal, Vertical
Fréquence
-
Fréquence50 - 60 Hz
Puissance
-
Puissance dissipée totale sous IN13 W
-
Pertes en puissance à pleine charge45 W
-
Max. Puissance dissipée par le fusible installée dans l'appareil9 W
Endurance
-
Endurance mécanique nombre de manœuvres1400
-
Endurance électrique en nombre de cycles200
-
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.41600
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs8000 V
-
Tension assignée d'emploi Ue690 - 690 V
-
Catégorie de surtension selon IEC60947-1 2.5.60 tableau 14
Sécurité
-
Indice de protection IPIP3X
-
Surveillance électronique fusiblesNon
-
Courant thermique à air libre conventionnel avec liaison fusible et section transversale standard IEC 60947-1160 A
-
Courant thermique conventionnel à air libre avec liaison solide et section transversale standard IEC 60947-1225 A
Dimensions
-
Hauteur266 mm
-
Largeur192 mm
-
Profondeur80 mm
Usage interne uniquement
-
StandardIEC/EN 60947-1;IEC/EN 60947-3
Architecture
-
Nombre de pôles3
-
Type d'organe de commandePoignée de couvercle
Câble
-
Entrée de câbleDessous, Dessus
Normes
-
Classement UL 94V0
catalog.pageproduct.title_sustainability.h2
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
catalog.pageproduct.sustainability_block.downloads_h3
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

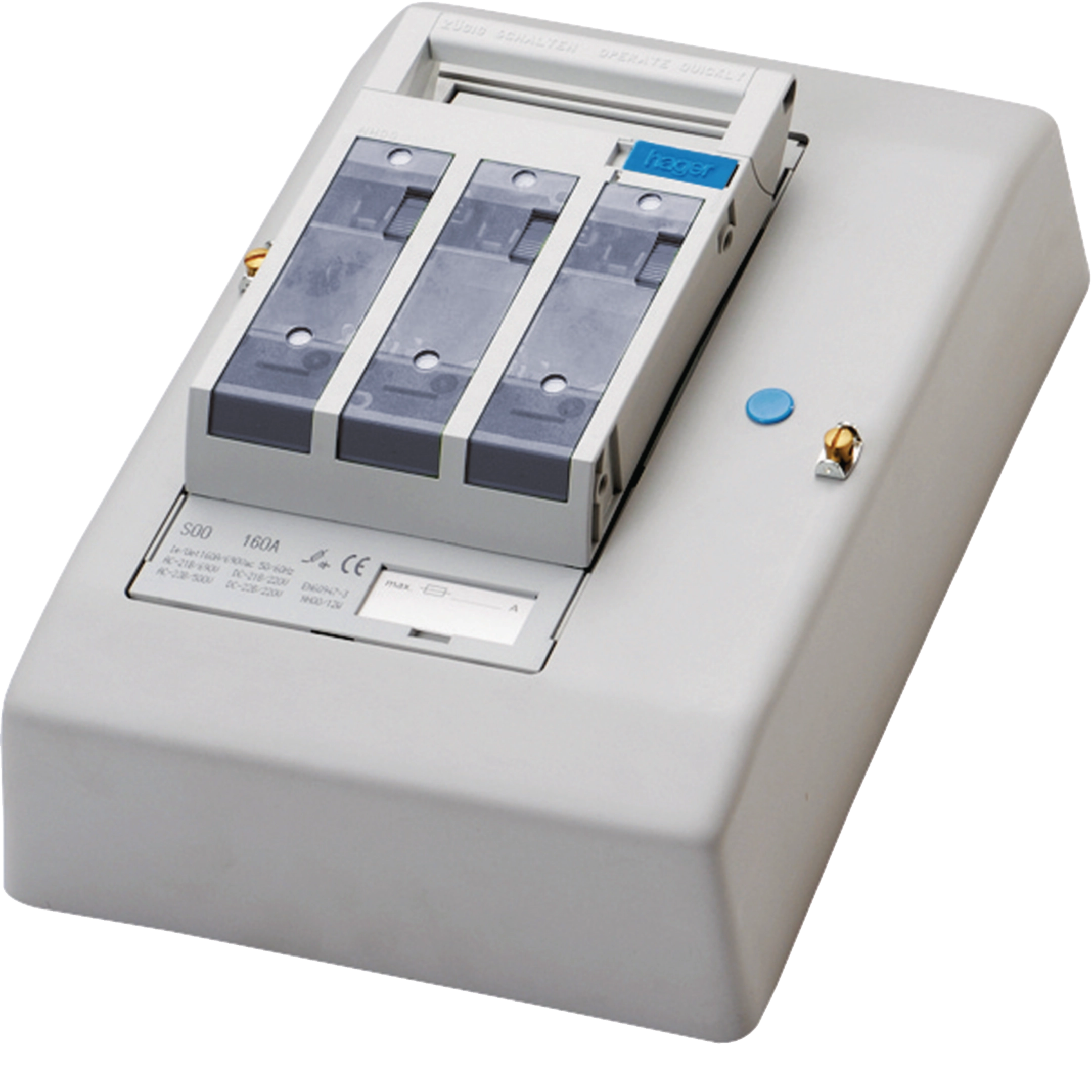

Image produit S00N
-
GeneratedProductDatasheet

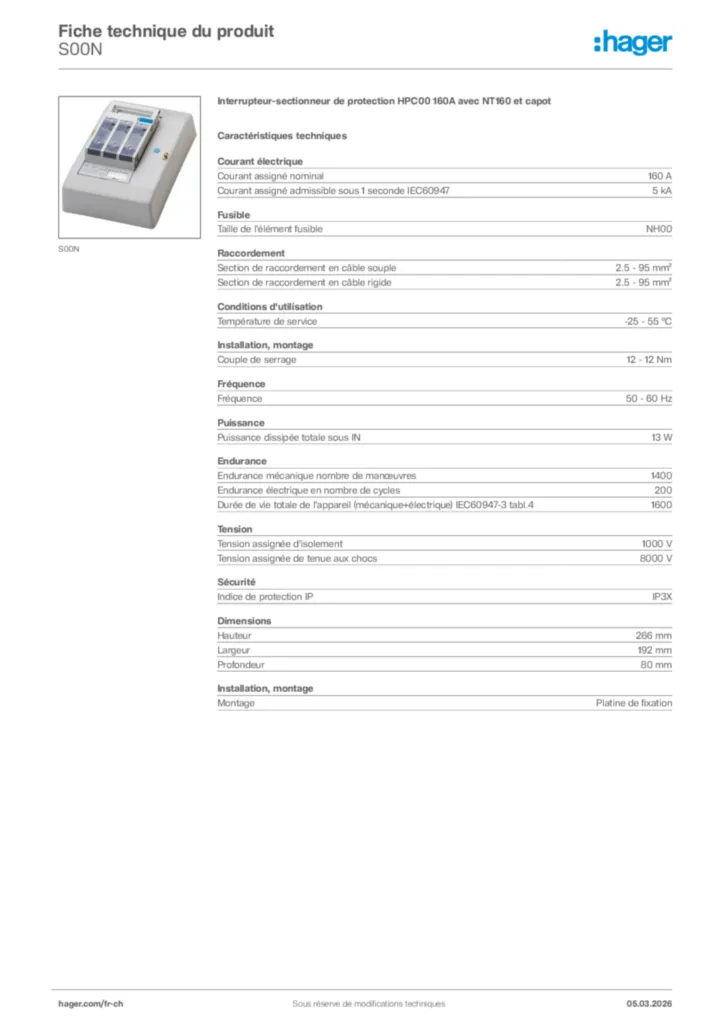

Hager Fiche technique du produit S00N
