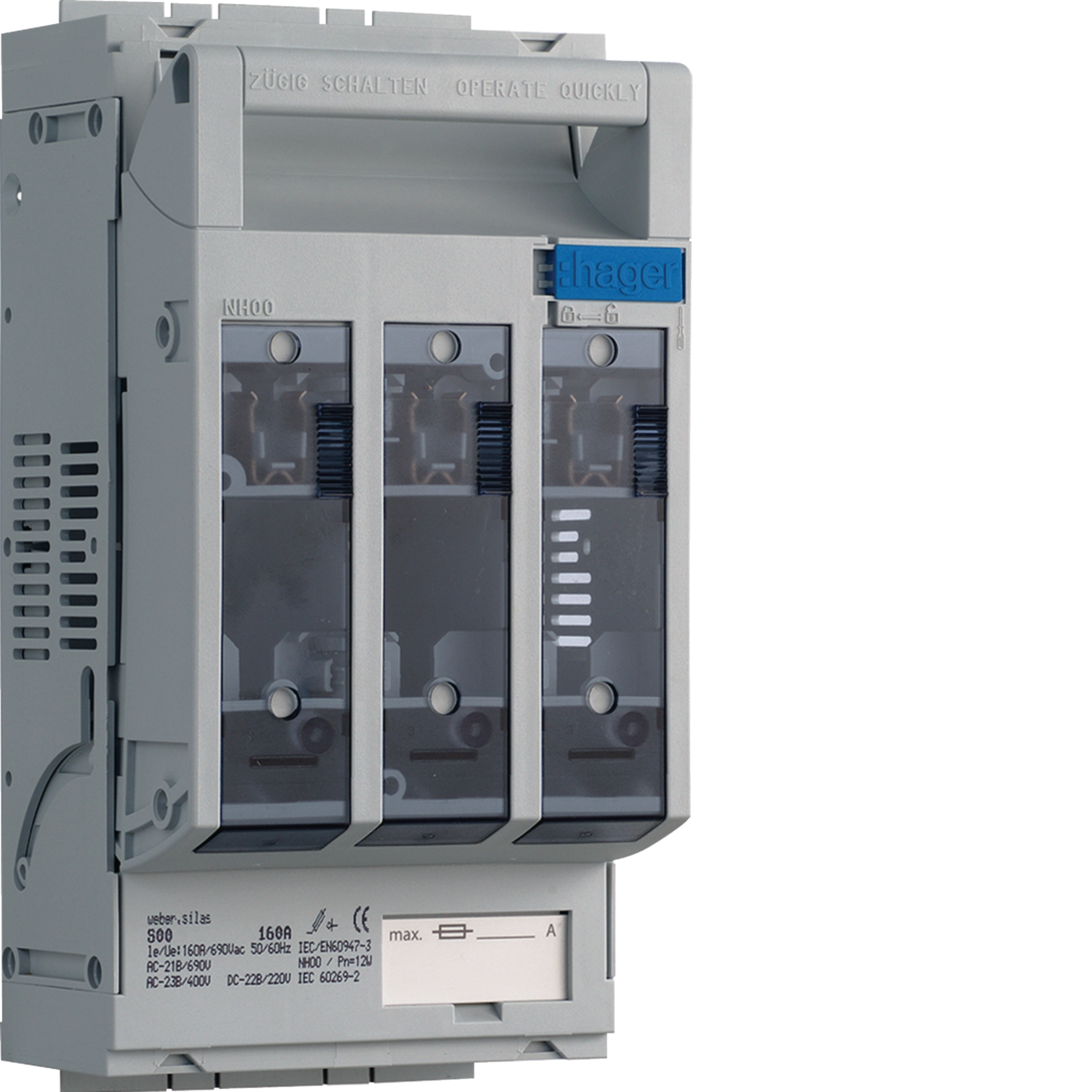

Coupe-circuit HPC weber.silas DIN00 690VAC 160A saillie/profilé raccord à vis M8 S00

Coupe-circuit sectionneur HPC Hager, pour weber.silas, pour montage sur plaques ou sur rails, 3L commutable, 690 V, I(k) = 50 kA, contacts en Cu argenté, borne de cadre = 70 mm², DIN 00, vis de raccordement M8, 106×268×80 mm
EAN
7611919121507
E-nr.
847 652 006
VPE
1 pc.
Groupe de rabais
23
Prix*
76.20 CHF
/ pc. *
76.20 CHF
/ pc. *

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Coupe-circuit HPC weber.silas DIN00 690VAC 160A saillie/profilé raccord à vis M8

S00

  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits
Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • fusible NH basse tension 2 produit(s) disponible(s)
  • Trans­for­ma­teur de courant 2 produit(s) disponible(s)
  • Acces­soires méca­niques pour appa­reillage basse tension 6 produit(s) disponible(s)
  • Fonc­tions inter­ve­rouillage 1 produit(s) disponible(s)
  • Cache-­borne 1 produit(s) disponible(s)
  • Connexion de la borne de câble 2 produit(s) disponible(s)

Complétez votre système

  • fusible NH basse tension
  • Trans­for­ma­teur de courant
  • Acces­soires méca­niques pour appa­reillage basse tension
  • Fonc­tions inter­ve­rouillage
  • Cache-­borne
  • Connexion de la borne de câble
  • LNH0125M

    Fusible á couteaux HPC NH00 gG AC500V 125A indicateur combiné patte métallique
    9.00 CHF  / pc.*
  • LNH0160M

    Fusible NH00 gG 500V 160A indicateur central, pattes sous tension
    9.00 CHF  / pc.*
  • 150K1

    Transformateur de courant pour sect. HPC00-3 150/5A 2.5VA classe 1
    51.80 CHF  / pc.*
  • 250K1

    Transformateur de courant pour sect. HPC00-3 250/5A 3.75VA classe 1
    51.80 CHF  / pc.*
  • AST125

    Pièce de raccordement Gr.00 6, 3 mm
    9.35 CHF  / jeu*
  • S-00AP

    Profilé d'appui SILAS Gr.00 pour sectionneurs fusibles, clipsable latéralement
    7.05 CHF  / pc.*
  • S-00SU

    Couvercle commutateur complet DIN Gr. 00 160A surveillance électronic fusibles
    262.00 CHF  / pc.*
  • S-00SWB

    Kit pour montage SILAS pour installation de transformateur de courant Gr.00
    30.55 CHF  / pc.*
  • S-UD

    Jeu de fixation SILAS pour rail DIN, taille 00-1 pour deux rails à entraxe
    4.85 CHF  / pc.*
  • S-US

    Indicateur de position SILAS Couvercle commutateur Gr.000-3, contact NF et -NO
    12.55 CHF  / pc.*
  • S-UV

    Verrouillage SILAS Gr.000-3 fenêtres du couvercle montable de l'intérieur, SET
    2.95 CHF  / pc.*
  • S-00ARA

    Cache de logement de raccord SILAS Gr.00 pour la protection contre les contacts
    4.15 CHF  / pc.*
  • S-00A

    Raccord. à prisme SILAS 3-pôles pour Gr.00 sectionneur conducteur Cu/Al 6-70mm²
    11.10 CHF  / pc.*
  • S-00C

    Raccord à bride pour taille 00 6-50mm²
    4.65 CHF  / jeu*

Caractéristiques techniques

Courant élec­trique
  • Courant assigné nominal
    160 A
  • Courant assigné admis­sible sous 1 seconde IEC60947
    5 kA
Fusible
  • Taille de l'élé­ment fusible
    NH00
Condi­tions d'uti­li­sa­tion
  • Tempé­ra­ture de service
    -25 - 55 °C
Instal­la­tion, montage
  • Couple de serrage
    12 - 12 Nm
  • Montage
    Platine de fixa­tion
Fréquence
  • Fréquence
    50 - 60 Hz
Puis­sance
  • Puis­sance dissipée totale sous IN
    9 W
Endu­rance
  • Endu­rance méca­nique nombre de manœuvres
    1400
  • Endu­rance élec­trique en nombre de cycles
    200
  • Durée de vie totale de l'ap­pa­reil (méca­nique+­élec­trique) IEC60947-3 tabl.4
    1600
Tension
  • Tension assi­gnée d'iso­le­ment
    1000 V
  • Tension assi­gnée de tenue aux chocs
    8000 V
Sécu­rité
  • Indice de protec­tion IP
    IP3X
Dimen­sions
  • Hauteur
    206 mm
  • Largeur
    106 mm
  • Profon­deur
    80 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
Conformité REACH Oui
Sans halogène Oui

Attestations et documents

Hager REACH declaration S00
PDF
Hager RoHS report S00
PDF

Documents

  • Image produit

    Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

    Image S00 | Hager Suisse

    Image produit S00

  • Fiche technique

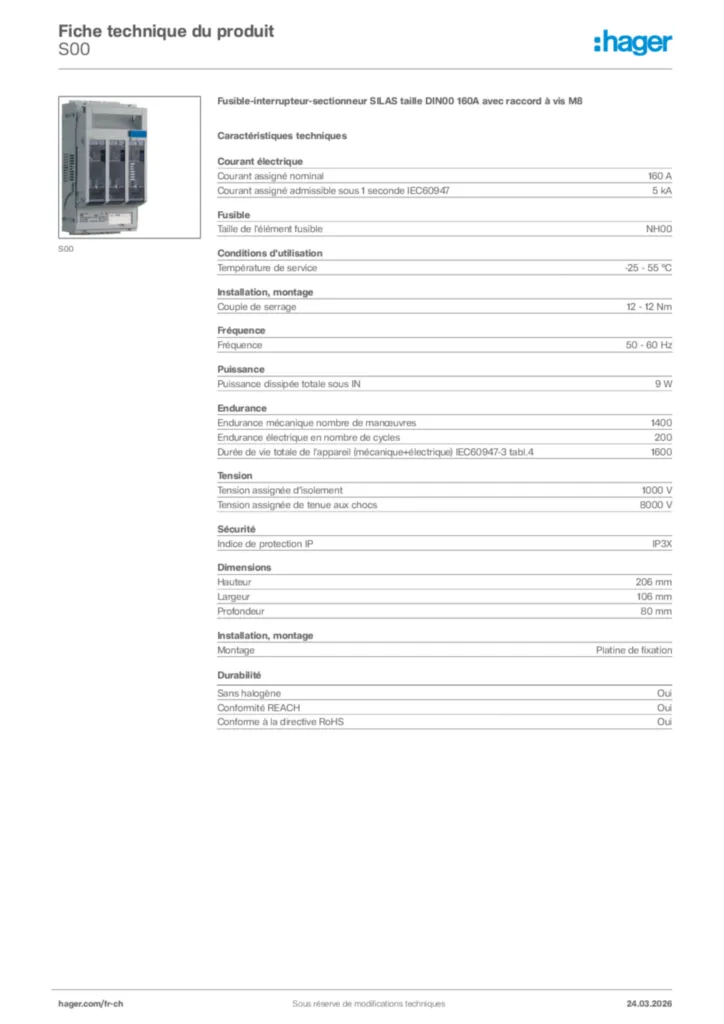

    Image Hager Fiche technique du produit S00 | Hager Suisse

    Hager Fiche technique du produit S00

    Fusible-interrupteur-sectionneur SILAS taille DIN00 160A avec raccord à vis M8

    PDF

  • Guide d'installation

    Image Guide d'installation en-GB, fr-FR, de-DE, it-IT 2020-01-01 | Hager Suisse

    Guide d'installation en-GB, fr-FR, de-DE, it-IT 2020-01-01

    PDF
    1,08 MB

  • Déclaration de conformité

    Image Déclaration de conformité en-GB 2024-12-18 | Hager Suisse

    Déclaration de conformité en-GB 2024-12-18

    PDF
    314,12 kB
    Image Déclaration de conformité pour weber.silas / Interrupteur-sectionneur HPC 000-3 | Hager Suisse

    Déclaration de conformité pour weber.silas / Interrupteur-sectionneur HPC 000-3

    Déclaration de conformité International 2019-01-07

    PDF
    669,08 kB
