Sectionnueur HPC à fusibles LV taille 00 185mm unipolaire M8 LVSRW00TSE

Name: LVSRW00TSE
Brand: Hager
SKU: 38064-3084
Price: 228 CHF

Prix*

228.00 CHF

/ pc. *

Trouver un grossiste

Accessoires
Caractéristiques techniques
Informations environnementales
Documents
Plus de produits

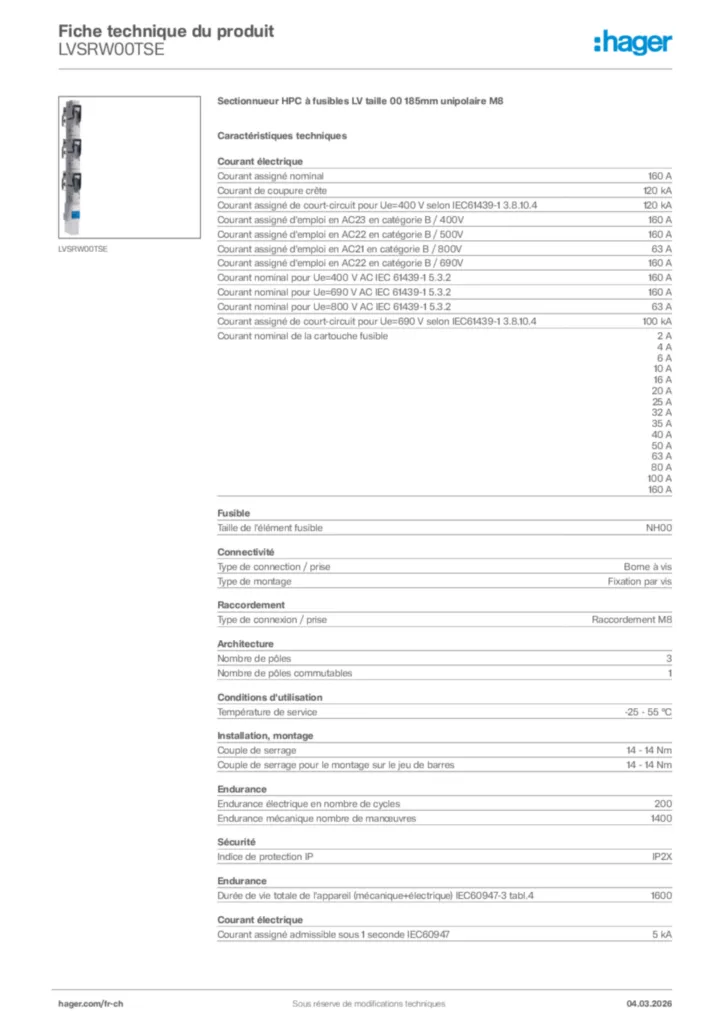

Télécharger la fiche produit

Complétez votre système

LVZ00D185

Double borne raccordement taille 00 185mm inoxydable

59.80 CHF/ jeu

Connexion de la borne de câble 1 produit(s) disponible(s)
Boulon 2 produit(s) disponible(s)
Plaque/cache/barrette d'inscription 1 produit(s) disponible(s)
Accessoires mécaniques pour appareillage basse tension 5 produit(s) disponible(s)
Transformateur de courant 1 produit(s) disponible(s)
Jeu de fixations de vis 2 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

160 A
Courant de coupure crête

120 kA
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.4

120 kA
Courant assigné d'emploi en AC23 en catégorie B / 400V

160 A
Courant assigné d'emploi en AC22 en catégorie B / 500V

160 A
Courant assigné d'emploi en AC21 en catégorie B / 800V

63 A
Courant assigné d'emploi en AC22 en catégorie B / 690V

160 A
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.2

160 A
Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.2

160 A
Courant nominal pour Ue=800 V AC IEC 61439-1 5.3.2

63 A
Courant assigné de court-circuit pour Ue=690 V selon IEC61439-1 3.8.10.4

100 kA
Courant nominal de la cartouche fusible

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 160 A
Courant assigné admissible sous 1 seconde IEC60947

5 kA

Taille de l'élément fusible

NH00

Type de connection / prise

Borne à vis
Type de montage

Fixation par vis

Type de connexion / prise

Raccordement M8
Type de couvercle terminal

Couvercle de borne standard

Nombre de pôles

3
Nombre de pôles commutables

1

Température de service

-25 - 55 °C

Couple de serrage

14 - 14 Nm
Couple de serrage pour le montage sur le jeu de barres

14 - 14 Nm

Endurance électrique en nombre de cycles

200
Endurance mécanique nombre de manœuvres

1400
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.4

1600

Indice de protection IP

IP2X

Tension assignée d'isolement

1000 V
Tension assignée de tenue aux chocs

8 kV
Tension assignée d'emploi Ue

400 - 800 V

Distance des barres omnibus

185 mm
Hauteur

741 mm
Profondeur

177 mm

Puissance dissipée totale sous IN

22 W
Max. Puissance dissipée par le fusible installée dans l'appareil

12 W
Pertes en puissance à pleine charge

58 W

Fréquence

50 - 60 Hz

Avec indicateur de défaut

Non

Double coupure

Non

Contient des matériaux recyclés (% du poids total du plastique)

0

Informations environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
