Coupe-circuit sectionneur HPC Hager NH00 LT056 LT056
Coupe-circuit sectionneur HPC Hager pour montage sur barre collectrice, 3L commutable, 690 V, en isolant renforcé de fibres de verre, porte-contacts en isolant, contacts en Cu argenté, à ressort indépendant, contacts en haut avec chambres d'extinction, avec crochets de contact pivotant pour fixation sur barre Cu, sortie en bas ou en haut, amovible, pour entraxe des barres collectrices 60 mm, DIN 00, arrivée et départ 70 mm², 106×194×80 mm
EAN
3250614200564
E-nr.
847 423 009
VPE
1 pc.
Groupe de rabais
H2
Prix*
129.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
fusible NH basse tension 2 produit(s) disponible(s) -
Transformateur de courant 2 produit(s) disponible(s) -
Bloc de jonction pour conducteur neutre sectionnable 1 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 3 produit(s) disponible(s)
Produits compatibles
-
Produits liés 6 produit(s) disponible(s)
Complétez votre système
-
R-NT
Sectionneur de conducteur neutre à cavalier 160A
48.15 CHF / pc.*
-
S-00AP
Profilé d'appui SILAS Gr.00 pour sectionneurs fusibles, clipsable latéralement
7.05 CHF / pc.* -
S-00SUCouvercle commutateur complet DIN Gr. 00 160A surveillance électronic fusibles
262.00 CHF / pc.* -
S-USIndicateur de position SILAS Couvercle commutateur Gr.000-3, contact NF et -NO
12.55 CHF / pc.*
Produits liés
-
UE22E4BKit, universN, 300x500mm, 4 NH00 fusible-interrupteur-sectionneur, jeu de barres 60
139.50 CHF / pc.* -
UE21E2BKit, universN, 300x250mm, 2 NH00 fusible-interrupteur-sectionneur, jeu de barres 60
117.50 CHF / pc.* -
UE31E2BKit, universN, 450x250mm, 2 NH00 fusible-interrupteur-sectionneur, jeu de barres 60
142.00 CHF / pc.* -
UE31E1BKit, universN, 450x250mm, 1 NH1 fusible-interrupteur-sectionneur, jeu de barres 60
150.00 CHF / pc.* -
UE31E3BKit, universN, 450x250mm, 1 NH2 fusible-interrupteur-sectionneur, jeu de barres 60
150.00 CHF / pc.* -
UE32E3BKit, universN, 450x500mm, 1 NH3 fusible-interrupteur-sectionneur, jeu de barres 60
180.50 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal160 A
-
Courant assigné admissible sous 1 seconde IEC609475 kA
-
Courant assigné d'emploi en AC22 en catégorie B160 A
Fusible
-
Taille de l'élément fusibleNH00
Raccordement
-
Section de raccordement en câble souple2.5 - 95 mm²
-
Section de raccordement en câble rigide2.5 - 95 mm²
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage4,50 - 4,50 Nm
-
MontageSystème de jeu de barres
Fréquence
-
Fréquence50 - 60 Hz
Puissance
-
Puissance dissipée totale sous IN14 W
Endurance
-
Endurance mécanique nombre de manœuvres1400
-
Endurance électrique en nombre de cycles200
-
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.41600
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs8000 V
Sécurité
-
Indice de protection IPIP3X
Dimensions
-
Hauteur206 mm
-
Largeur106 mm
-
Profondeur104 mm
-
Distance des barres omnibus60 mm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LT056
-

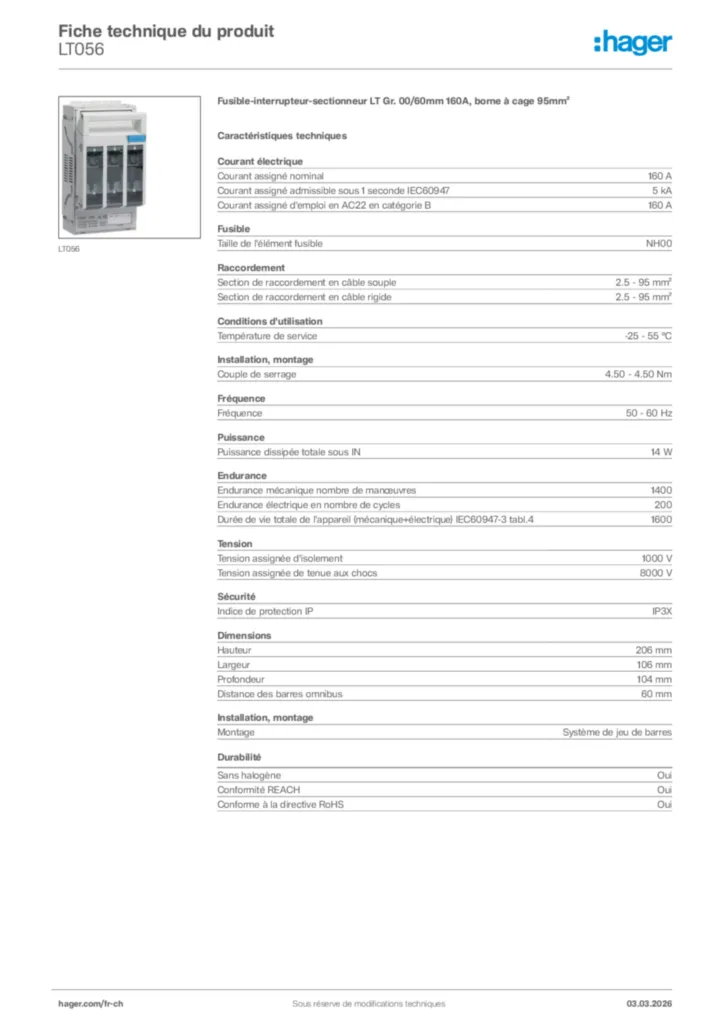

Fiche technique
Hager Fiche technique du produit LT056
Fusible-interrupteur-sectionneur LT Gr. 00/60mm 160A, borne à cage 95mm²
PDF -
Guide d'installation
Guide d'installation en-GB, fr-FR, de-DE, it-IT 2020-01-01
PDF1,08 MB -
Annexe technique (produit unique)
Annexe technique (produit unique) de-DE 2021-10-20
PDF847,80 kB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2023-08-03
PDF78,40 kB
EU Declaration of Conformity
Déclaration de conformité en-GB, de-DE 2023-09-14
PDF699,30 kB
