Boîte de jonction acier 340 mm avec jupes pour hauteur de chape 75-125 mm UDB3075125
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Choisissez vos accessoires dans la liste ci-contre
Accessoires indispensables
Voir tout (13)
Accessoires
-
Rehausse pour boîte de sol 1 produit(s) disponible(s) -
Accessoires pour goulotte de sol encastrée 9 produit(s) disponible(s)
Produits compatibles
-
Produits liés 22 produit(s) disponible(s)
Accessoires obligatoires
-
UDM3306R12Cadre de montage dia. 306 pour boîte de jonction acier 340 mm
-
UDM3294Q08Cadre de montage 294 x 294 pour boîte de jonction acier 340 mm
-
UDM3275R10Cadre de montage dia. 275 pour boîte de jonction acier 340 mm
-
UDM3244Q12Cadre de montage 244 x 244 pour boîte de jonction acier 340 mm
-
UDM3215R06Cadre de montage dia. 215 pour boîte de jonction acier 340 mm
-
UDM3200Q06Cadre de montage 200x200 pour boîte de jonction acier 340 mm
-
UDM3200E09Cadre de montage 200 x 253 pour boîte de jonction acier 340 mm
-
UDM3147E04Cadre de montage 147 x 247 pour boîte de jonction acier 340 mm
-
UDM3000BLDblind mounting lid for universal floor box size 3 without punching
-
UDM3200SLQ06heavy duty mounting lid size 3 with levelling pins with punching Q06 200x200mm
-
UDM3215SLR06heavy duty mounting lid size 3 with levelling pins with punching R06 rd 215mm
-
UDM3244SLQ12heavy duty mounting lid size 3 with levelling pins with punching Q12 244x244mm
-
UDM3306SLR12heavy duty mounting lid size 3 with levelling pins with punching R12 rd 306mm
Choisissez vos accessoires dans la liste ci-contre
Produits liés
-
UK190383Goulotte acier 28 x 190 pour sol béton
-
UDM3306SLR12
heavy duty mounting lid size 3 with levelling pins with punching R12 rd 306mm
-
UDM3244SLQ12
heavy duty mounting lid size 3 with levelling pins with punching Q12 244x244mm
-
UDM3215SLR06
heavy duty mounting lid size 3 with levelling pins with punching R06 rd 215mm
-
UDM3200SLQ06
heavy duty mounting lid size 3 with levelling pins with punching Q06 200x200mm
-
UK340483Canal à encastrer 340 x 48 mm triple
-
UK340482Canal à encastrer 340 x 48 mm double
-
UK240483Goulotte acier 48 x 240 pour sol béton
-
UK240482Goulotte acier 48 x 240 pour sol béton
-
UK190483Goulotte acier 28 x 190 pour sol béton
-
UK190482Goulotte acier 28 x 190 pour sol béton
-
UK340383Goulotte acier 38 x 340 pour sol béton
-
UK190283Goulotte acier 28 x 190 pour sol béton
-
UK190282Goulotte acier 28 x 190 pour sol béton
-
UK190382Goulotte acier 38 x 190 pour sol béton
-
UK240282Goulotte acier 28 x 240 pour sol béton
-
UK240283Goulotte acier 28 x 240 pour sol béton
-
UK240382Goulotte acier 38 x 240 pour sol béton
-
UK240383Goulotte acier 38 x 240 pour sol béton
-
UK340282Goulotte acier 28 x 340 pour sol béton
Caractéristiques techniques
Forme
-
FormeCarré
Dimensions
-
Hauteur75 mm
-
Largeur498 mm
-
Longueur498 mm
-
Hauteur minimale de la chape75 mm
-
Plage de nivellement75 - 125 mm
-
Taille nominale340 mm
Conditions d'utilisation
-
Charge verticale appliquée sur une petite surface1,5 kN
Equipement
-
Convient pour la pose de joints d'étanchéitéNon
-
Avec plaque de fondOui
-
Insertion du couvercle de montageOui
Matières
-
Matériau de la paroi latéralePVC
Plastron, porte
-
Type de couvercleStore
Fonctions
-
Possibilité de découplage de la partie supérieure et de la partie inférieureOui
-
Compatible avec les goulottes de sol fermées à ras de la chapeNon
-
Compatible avec les goulottes de sol recouvertes d'une chapeOui
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-

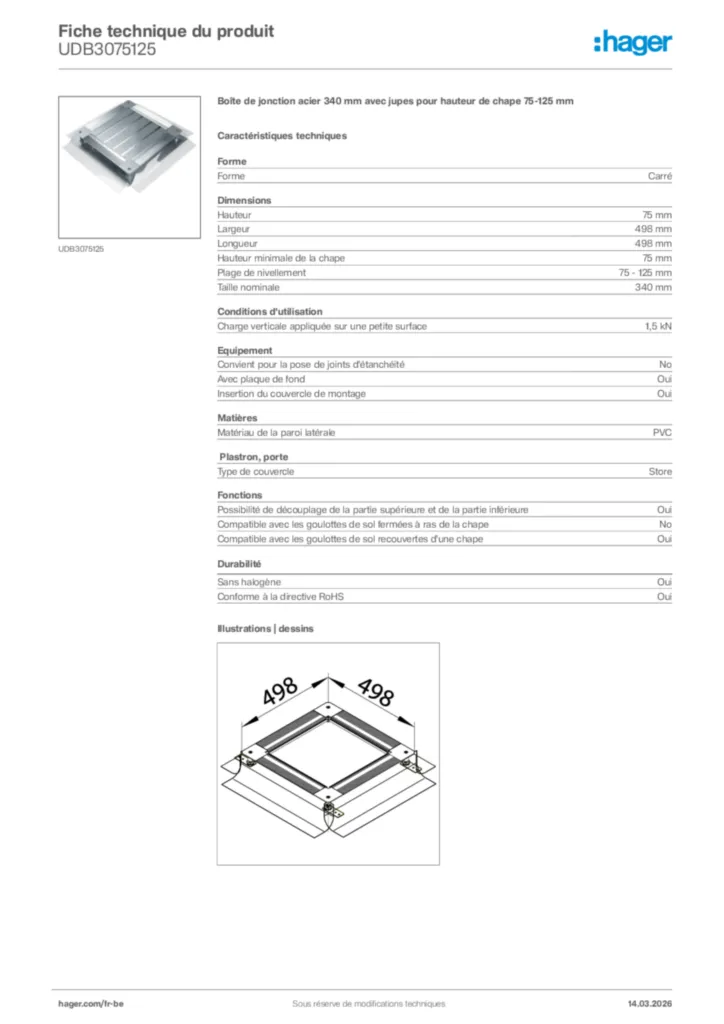

Product datasheet
Hager Fiche technique du produit UDB3075125
Boîte de jonction acier 340 mm avec jupes pour hauteur de chape 75-125 mm
PDF -
Mode d'emploi
Mode d'emploi International 2017-12-15
PDF4,28 MB
Mode d'emploi International 2018-02-06
PDF4,73 MB
Mode d'emploi en-GB, fr-FR, de-DE, pl-PL 2017-09-29
PDF2,29 MB -
Annexe technique
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391,15 kB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2,54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882,67 kB
Floor installation systems - Impact noise properties
Floor installation systems - Impact noise properties (EN, 07-2023)
PDF578,05 kB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
Outil
Cable Management Revit Plugin
MSI50,17 MB -
Fichiers STEP
STEP model UDB3075125
Fichiers STEP International 2022-10-18
STP1,39 MB -
schémas
Technical Drawing UDB3075125
schémas International 2022-10-18
PDF58,48 kB -
Guide
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99,71 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB -
Déclaration de conformité
Declaration UE UK T033A DE_EN 26072019
Déclaration de conformité International 2024-08-27
PDF49,71 kB
