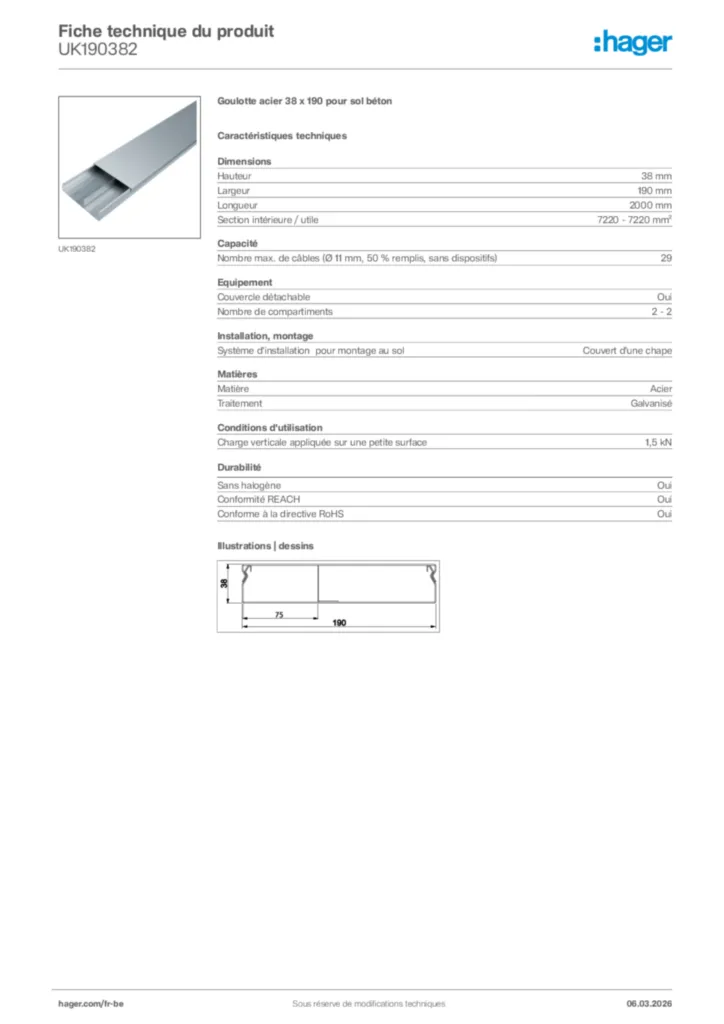

Goulotte acier 38 x 190 pour sol béton UK190382
EAN
4012002238493
Conditionnement
2 Mètres
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Installation factice au sol 1 produit(s) disponible(s) -
Boîte de passage pour conduit sous le plancher 11 produit(s) disponible(s) -
Coupleur pour conduit sous le plancher 2 produit(s) disponible(s) -
Embout pour conduit sous le plancher 1 produit(s) disponible(s) -
Coude pour systèmes de conduits sous le plancher 1 produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre
-
UDB2050080
Boîte de jonction acier 290 mm avec jupes pour hauteur de chape 50-80 mm
-
UDB2075125Boîte de jonction acier 290 mm avec jupes pour hauteur de chape 75-125 mm
-
UDB2120170Boîte de jonction acier 290 mm avec jupes pour hauteur de chape 120-170 mm
-
UDB2165215universal floor box with floor plate size 2 levelling range 165-215 mm
-
UDB2215265universal floor box with floor plate size 2 levelling range 215-265 mm
-
UDB3050080Boîte de jonction acier 340 mm avec jupes pour hauteur de chape 50-80 mm
-
UDB3075125Boîte de jonction acier 340 mm avec jupes pour hauteur de chape 75-125 mm
-
UDB3120170Boîte de jonction acier 340 mm avec jupes pour hauteur de chape 120-170 mm
-
UDB3165215Prise encastr av plaque sol t.3 165-215
-
UDB3215265Prise encastr av plaque sol t.3 215-265
-
UDS3070120Boîte de jonction universelle acier pour hauteur de chape 70-120 mm
Caractéristiques techniques
Dimensions
-
Hauteur38 mm
-
Largeur190 mm
-
Longueur2000 mm
-
Section intérieure / utile7220 - 7220 mm²
Capacité
-
Nombre max. de câbles (Ø 11 mm, 50 % remplis, sans dispositifs)29
Equipement
-
Couvercle détachableOui
-
Nombre de compartiments2 - 2
Installation, montage
-
Système d'installation pour montage au solCouvert d'une chape
Matières
-
MatièreAcier
-
TraitementGalvanisé
Conditions d'utilisation
-
Charge verticale appliquée sur une petite surface1,5 kN
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Mode d'emploi
Mode d'emploi International 2017-12-15
PDF4,28 MB -
Annexe technique
Floor installations systems, Impact noise properties
Annexe technique en-GB 2024-10-07
PDF578,05 kB -
Outil
Cable Management Revit Plugin
MSI50,17 MB -
Fichiers DXF
Fichiers DXF International 2022-11-28
DXF366,15 kB -
Fichiers STEP
Fichiers STEP International 2022-11-28
STP205,84 kB -
schémas
Product drawing
schémas International 2022-10-20
PDF68,69 kB -
Guide
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN_HANDBOOK
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN__2024-04__HANDBOOK
PDF99,70 MB -
Déclaration de conformité
Declaration UE UK T033A DE_EN 26072019
Déclaration de conformité International 2024-08-27
PDF49,71 kB
