Aparamenta de cabecera

Interruptor automático caja moldeada h3+ P250,3P3D, 630A,40kA,relé LSI HNW630JR

EAN

3250613198473

Cantidad

1 uni.

Precio de venta

4.877,08 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

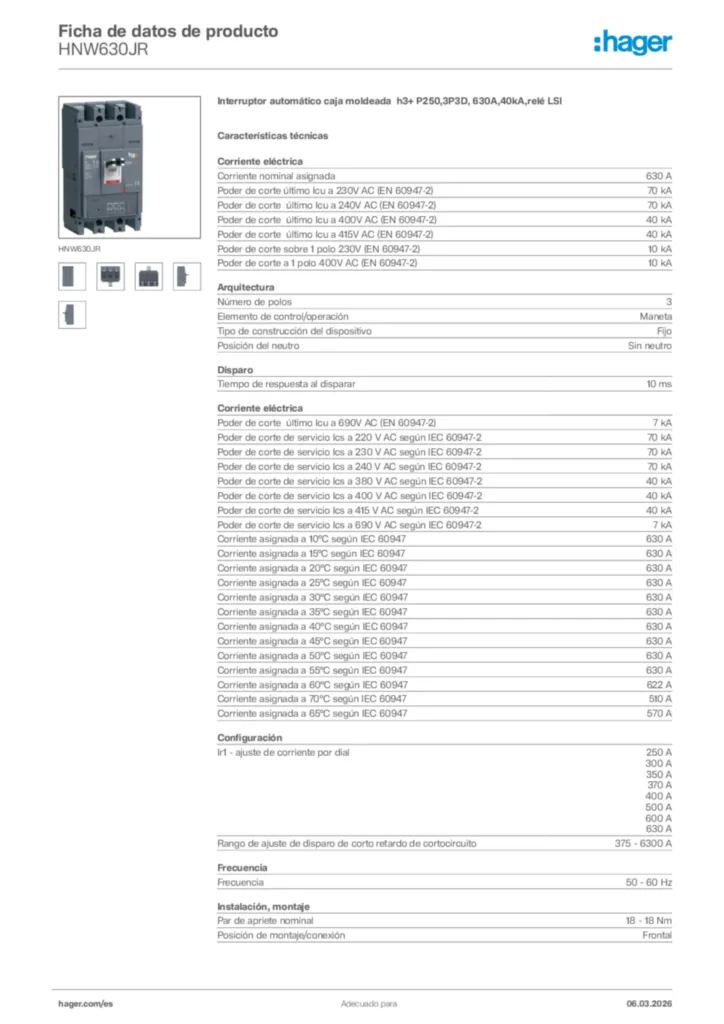

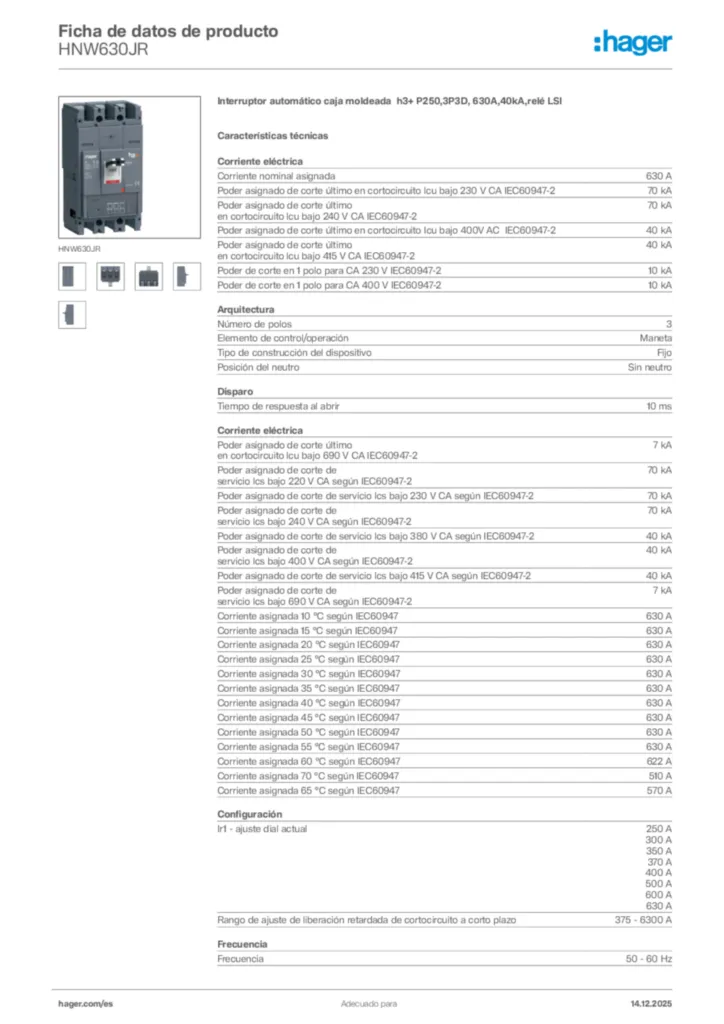

Descargar las características técnicas

Completa tu sistema

Accesorios Opcionales

Adaptador de cable de datos auxiliares 1 productos disponibles
Disparador shunt 5 productos disponibles
Bobina de tensión mínima 8 productos disponibles
Bloque de contactos auxiliares 3 productos disponibles
Bloqueo de las funciones de enclavamiento 5 productos disponibles
Ver más 23 otros productos disponibles

Características técnicas

Corriente nominal asignada

630 A
Poder asignado de corte último en cortocircuito lcu bajo 230 V CA IEC60947-2

70 kA
Poder asignado de corte último
en cortocircuito lcu bajo 240 V CA IEC60947-2

70 kA
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-2

40 kA
Poder asignado de corte último
en cortocircuito lcu bajo 415 V CA IEC60947-2

40 kA
Poder de corte en 1 polo para CA 230 V IEC60947-2

10 kA
Poder de corte en 1 polo para CA 400 V IEC60947-2

10 kA
Poder asignado de corte último
en cortocircuito lcu bajo 690 V CA IEC60947-2

7 kA
Poder asignado de corte de
servicio lcs bajo 220 V CA según IEC60947-2

70 kA
Poder asignado de corte de servicio lcs bajo 230 V CA según IEC60947-2

70 kA
Poder asignado de corte de
servicio lcs bajo 240 V CA según IEC60947-2

70 kA
Poder asignado de corte de servicio lcs bajo 380 V CA según IEC60947-2

40 kA
Poder asignado de corte de
servicio lcs bajo 400 V CA según IEC60947-2

40 kA
Poder asignado de corte de servicio lcs bajo 415 V CA según IEC60947-2

40 kA
Poder asignado de corte de
servicio lcs bajo 690 V CA según IEC60947-2

7 kA
Corriente asignada 10 °C según IEC60947

630 A
Corriente asignada 15 °C según IEC60947

630 A
Corriente asignada 20 °C según IEC60947

630 A
Corriente asignada 25 °C según IEC60947

630 A
Corriente asignada 30 °C según IEC60947

630 A
Corriente asignada 35 °C según IEC60947

630 A
Corriente asignada 40 °C según IEC60947

630 A
Corriente asignada 45 °C según IEC60947

630 A
Corriente asignada 50 °C según IEC60947

630 A
Corriente asignada 55 °C según IEC60947

630 A
Corriente asignada 60 °C según IEC60947

622 A
Corriente asignada 70 °C según IEC60947

510 A
Corriente asignada 65 °C según IEC60947

570 A

Número de polos

3
Elemento de control/operación

Maneta
Tipo de construcción del dispositivo

Fijo
Posición del neutro

Sin neutro

Tiempo de respuesta al abrir

10 ms

Ir1 - ajuste dial actual

250 A, 300 A, 350 A, 370 A, 400 A, 500 A, 600 A, 630 A
Rango de ajuste de liberación retardada de cortocircuito a corto plazo

375 - 6300 A

Frecuencia

50 - 60 Hz

Par de apriete nominal

18 - 18 Nm
Posición de montaje/conexión

Frontal

Resistencia a picos de tensión asignada (Uimp)

8000 V
Tensión asignada de aislamiento Ui

800 V
Tensión asignada de empleo en alterna

220 - 690 V

Bloque de disparo

LSI

Potencia total disipada en condiciones de Intensidad nominal

131,6 W
Potencia disipada por polo en In

46,2 W

Número de contactos auxiliares como contacto de cambio

0
Número de contactos auxiliares normalmente cerrados

0
Número de contactos auxiliares normalmente abiertos

0

Índice de protección IP

IP4X

Temperatura de funcionamiento

-25 - 70 °C
Grado de contaminación según IEC60664 / IEC60947-2

3

Tipo de conector/enchufe

Terminal

Material de cable

Cobre, Aluminio

Altura

260 mm
Anchura

140 mm
Profundidad

150 mm

Accionamiento motorizado integrado

No

Adecuado para carril DIN

No
Compatible con RDC AOB

Sí
Adecuado para tablero de distribución

Sí

Posición fuente de alimentación

Bidireccional

Protección contra sobrecarga de largo tiempo (ltd): Retraso (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Protección de corto tiempo (std): corriente (lsd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Protección de corto tiempo (std): retardo (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protección instantánea (li): coeficiente de ajuste del dial

3, 4, 5, 6, 7, 8, 9, 10, 11
