Aparamenta de cabecera

Interruptor automático caja moldeada h3+ P160, 4P4D,N0-50-100%,40A,40kA, Energy HNS041NC

EAN

3250613141363

Cantidad

1 uni.

Precio de venta

2.192,20 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

Características técnicas

Completa tu sistema

Bobina de tensión mínima 8 productos disponibles
Bloqueo de las funciones de enclavamiento 5 productos disponibles
Accionamiento manual de puerta 1 productos disponibles
Maneta para disyuntor de alimentación 1 productos disponibles
Alimentación eléctrica DC 1 productos disponibles
Disparador shunt 5 productos disponibles

Características técnicas

Corriente nominal asignada

40 A
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-2

40 kA
Poder asignado de corte último
en cortocircuito lcu bajo 240 V CA IEC60947-2

50 kA
Poder asignado de corte último
en cortocircuito lcu bajo 415 V CA IEC60947-2

40 kA
Poder asignado de corte último
en cortocircuito lcu bajo 690 V CA IEC60947-2

6 kA
Poder asignado de corte de
servicio lcs bajo 220 V CA según IEC60947-2

50 kA
Poder asignado de corte de servicio lcs bajo 230 V CA según IEC60947-2

50 kA
Poder asignado de corte de
servicio lcs bajo 240 V CA según IEC60947-2

50 kA
Poder asignado de corte de servicio lcs bajo 380 V CA según IEC60947-2

40 kA
Poder asignado de corte de
servicio lcs bajo 400 V CA según IEC60947-2

40 kA
Poder asignado de corte de servicio lcs bajo 415 V CA según IEC60947-2

40 kA
Poder asignado de corte de
servicio lcs bajo 690 V CA según IEC60947-2

6 kA
Corriente asignada 10 °C según IEC60947

40 A
Corriente asignada 15 °C según IEC60947

40 A
Corriente asignada 20 °C según IEC60947

40 A
Corriente asignada 25 °C según IEC60947

40 A
Corriente asignada 30 °C según IEC60947

40 A
Corriente asignada 35 °C según IEC60947

40 A
Corriente asignada 40 °C según IEC60947

40 A
Corriente asignada 45 °C según IEC60947

40 A
Corriente asignada 50 °C según IEC60947

40 A
Corriente asignada 55 °C según IEC60947

40 A
Corriente asignada 60 °C según IEC60947

40 A
Corriente asignada 65 °C según IEC60947

40 A
Corriente asignada 70 °C según IEC60947

40 A

Número de polos

4
Elemento de control/operación

Maneta
Tipo de construcción del dispositivo

Fijo
Posición del neutro

Izquierda

Frecuencia

50 - 60 Hz

Resistencia a picos de tensión asignada (Uimp)

8000 V
Tensión asignada de aislamiento Ui

800 V
Tensión asignada de empleo en alterna

220 - 690 V

Bloque de disparo

Energy

Potencia total disipada en condiciones de Intensidad nominal

1,68 W

Endurancia eléctrica en número de ciclos

10000
Endurancia mecánica en número de maniobras

40000

Par de apriete nominal

6 - 6 Nm
Posición de montaje/conexión

Frontal

Índice de protección IP

IP4X

Sección transversal de conductor flexible

6 - 70 mm²
Sección transversal de conductor rígido

6 - 95 mm²

Bloqueable

Sí

Material de cable

Cobre

Compatible con RDC AOB

No
Adecuado para carril DIN

No
Adecuado para tablero de distribución

Sí

Altura

130 mm
Anchura

120 mm
Profundidad

97 mm

Tipo de conector/enchufe

Borne de tornillo

Rango de ajuste de liberación retardada de cortocircuito a corto plazo

24 - 400 A

Protección contra sobrecarga de largo tiempo (ltd): Retraso (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Protección de corto tiempo (std): corriente (lsd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Protección de corto tiempo (std): retardo (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protección instantánea (li): coeficiente de ajuste del dial

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5, 13, 13,5, 14, 14,5, 15

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme con RoHS Sí

Certificaciones y documentos

Hager REACH declaration HNS041NC

PDF

Documentos

Imagen del producto

Uso de la imagen de acuerdo únicamente con nuestros términos de uso.

Imagen del producto HNS041NC

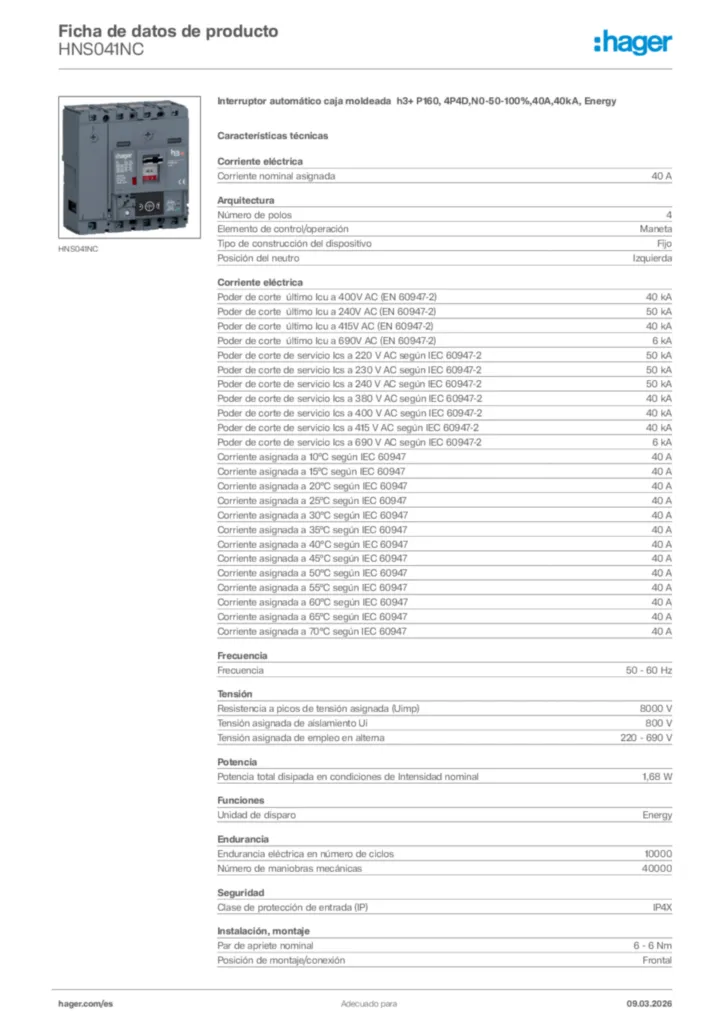

Product datasheet
