Interruptores automáticos en caja moldeada

Interruptor automático caja moldeada h3+ P160,3P3D, 40A,40kA,Energy HNS040NC

EAN

3250613141356

Cantidad

1 uni.

Precio de venta

1.688,00 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

Características técnicas

Completa tu sistema

Bobina de tensión mínima 8 productos disponibles
Bloqueo de las funciones de enclavamiento 4 productos disponibles
Accionamiento manual de puerta 1 productos disponibles
Maneta para interruptor de potencia 1 productos disponibles
Alimentación eléctrica DC 1 productos disponibles
Disparador shunt 5 productos disponibles

Características técnicas

Corriente nominal asignada

40 A
Poder de corte último Icu a 400V AC (EN 60947-2)

40 kA
Poder de corte último Icu a 240V AC (EN 60947-2)

50 kA
Poder de corte último Icu a 415V AC (EN 60947-2)

40 kA
Poder de corte último Icu a 690V AC (EN 60947-2)

6 kA
Poder de corte de servicio Ics a 220 V AC según IEC 60947-2

50 kA
Poder de corte de servicio Ics a 230 V AC según IEC 60947-2

50 kA
Poder de corte de servicio Ics a 240 V AC según IEC 60947-2

50 kA
Poder de corte de servicio Ics a 380 V AC según IEC 60947-2

40 kA
Poder de corte de servicio Ics a 400 V AC según IEC 60947-2

40 kA
Poder de corte de servicio Ics a 415 V AC según IEC 60947-2

40 kA
Poder de corte de servicio Ics a 690 V AC según IEC 60947-2

6 kA
Corriente asignada a 10°C según IEC 60947

40 A
Corriente asignada a 15°C según IEC 60947

40 A
Corriente asignada a 20°C según IEC 60947

40 A
Corriente asignada a 25°C según IEC 60947

40 A
Corriente asignada a 30°C según IEC 60947

40 A
Corriente asignada a 35°C según IEC 60947

40 A
Corriente asignada a 40°C según IEC 60947

40 A
Corriente asignada a 45°C según IEC 60947

40 A
Corriente asignada a 50°C según IEC 60947

40 A
Corriente asignada a 55°C según IEC 60947

40 A
Corriente asignada a 60°C según IEC 60947

40 A
Corriente asignada a 65°C según IEC 60947

40 A
Corriente asignada a 70°C según IEC 60947

40 A

Número de polos

3
Elemento de control/operación

Maneta
Tipo de construcción del dispositivo

Fijo
Posición del neutro

Sin neutro

Frecuencia

50 - 60 Hz

Resistencia a picos de tensión asignada (Uimp)

8000 V
Tensión asignada de aislamiento Ui

800 V
Tensión asignada de empleo en alterna

220 - 690 V

Unidad de disparo

Energy

Potencia total disipada en condiciones de Intensidad nominal

1,68 W

Endurancia eléctrica en número de ciclos

10000
Número de maniobras mecánicas

40000

Par de apriete nominal

6 - 6 Nm
Posición de montaje/conexión

Frontal

Clase de protección de entrada (IP)

IP4X

Sección transversal de conductor flexible

6 - 70 mm²
Sección transversal de conductor rígido

6 - 95 mm²

Interenclavable

Sí

Material de cable

Cobre

Compatible con RDC AOB

No
Adecuado para perfil DIN

No
Adecuado para cuadro de distribución

Sí

Altura

130 mm
Anchura

90 mm
Profundidad

97 mm

Tipo de conexión

Borne de tornillo

Rango de ajuste de disparo de corto retardo de cortocircuito

24 - 400 A

Protección contra sobrecarga de largo retardo (ltd): Retraso (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Protección de corto retardo (std): corriente (lsd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Protección de corto retardo (std): retardo (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protección instantánea (li): coeficiente de regulación del dial

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5, 13, 13,5, 14, 14,5, 15

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme RoHS Sí

Certificaciones y documentos

Hager REACH declaration HNS040NC

PDF

Informe RoHS HNS040NC

PDF

Documentos

Imagen del producto

Uso de la imagen de acuerdo únicamente con nuestros términos de uso.

Imagen del producto HNS040NC
Product datasheet

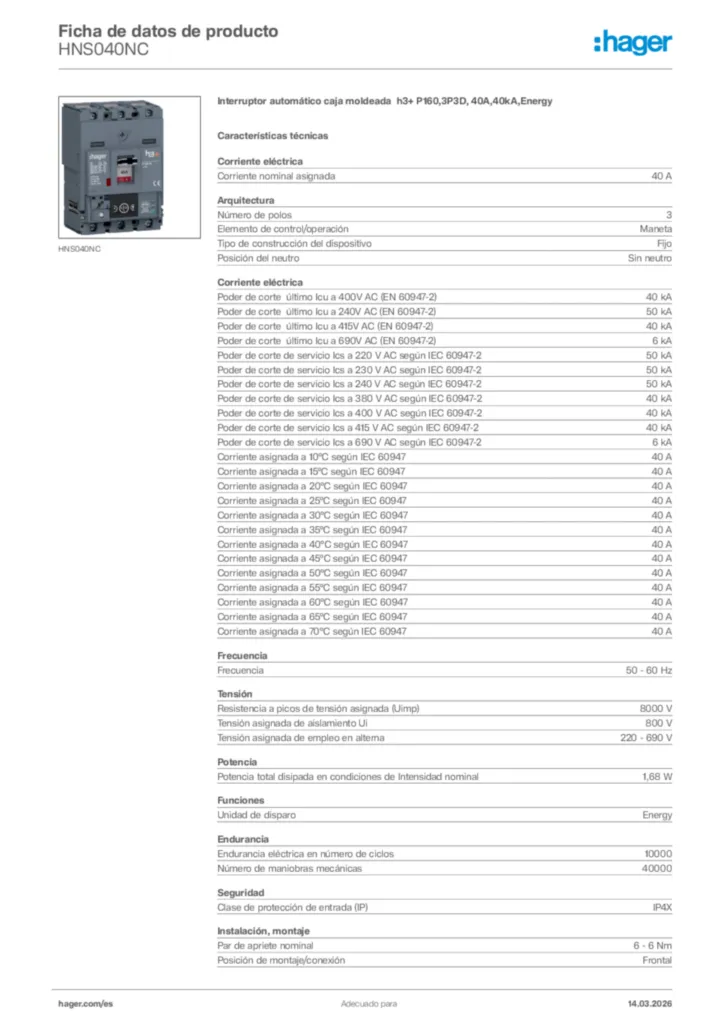

Hager Ficha de datos de producto HNS040NC
