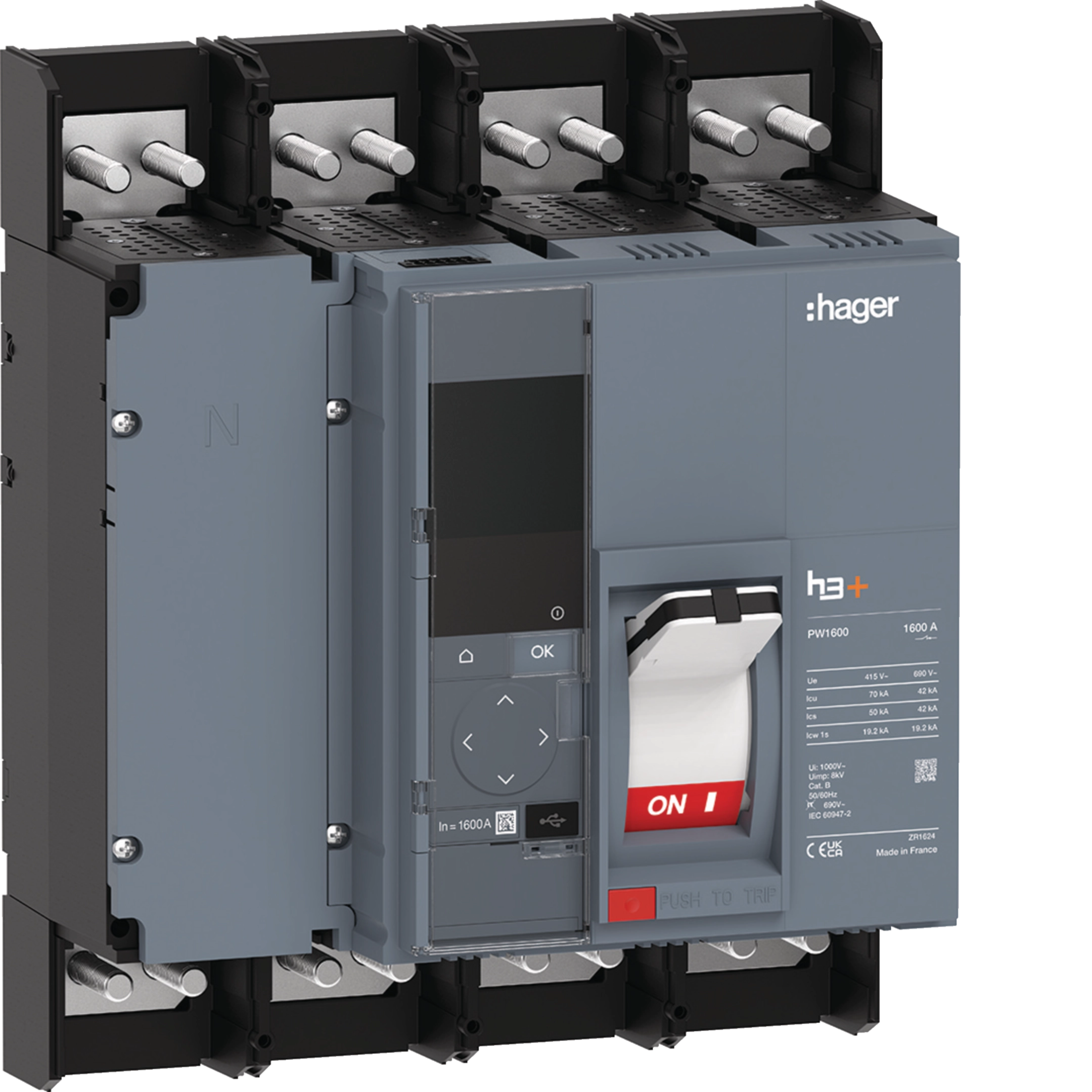

Interruptor automático de caja moldeada h3+ PW1600, 4P4D, 70kA, 1600A, Energy<br/> HEQ991NR

Name: HEQ991NR
Brand: Hager
SKU: HEQ991NR86
Price: 15425.1 EUR

Interruptor automático de caja moldeada Hager serie h3+ PW1600, 4P4D, poder de corte Icu 70kA a 380/415 V AC. Intensidad nominal 1600A relé electrónico sentinel Energy.Conforme con la norma IEC 60947-2.Tensión nominal de empleo Ue 690V AC (50-60Hz). Tensión nominal de aislamiento Ui 1000V AC. Resistencia a picos de tensión Uimp 8kV. Montaje fijo.

EAN

3250613251017

Cantidad

1 uni.

Precio de venta

15.425,10 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

Características técnicas

Completa tu sistema

Accesorios mecánicos para componentes de baja tensión 4 productos disponibles
Bobina de tensión mínima 5 productos disponibles
Disparador shunt 5 productos disponibles
Maneta para disyuntor de alimentación 1 productos disponibles
Bloque de contactos auxiliares 2 productos disponibles
Posición del interruptor auxiliar 1 productos disponibles

Características técnicas

Corriente nominal asignada

1600 A
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-2

70 kA
Poder asignado de corte último
en cortocircuito lcu bajo 240 V CA IEC60947-2

70 kA
Poder asignado de corte último
en cortocircuito lcu bajo 415 V CA IEC60947-2

70 kA
Poder asignado de corte último
en cortocircuito lcu bajo 690 V CA IEC60947-2

30 kA
Poder asignado de corte de
servicio lcs bajo 220 V CA según IEC60947-2

50 kA
Poder asignado de corte de servicio lcs bajo 230 V CA según IEC60947-2

50 kA
Poder asignado de corte de
servicio lcs bajo 240 V CA según IEC60947-2

50 kA
Poder asignado de corte de servicio lcs bajo 380 V CA según IEC60947-2

50 kA
Poder asignado de corte de
servicio lcs bajo 400 V CA según IEC60947-2

50 kA
Poder asignado de corte de servicio lcs bajo 415 V CA según IEC60947-2

50 kA
Poder asignado de corte de
servicio lcs bajo 690 V CA según IEC60947-2

30 kA
Corriente asignada 10 °C según IEC60947

1600 A
Corriente asignada 15 °C según IEC60947

1600 A
Corriente asignada 20 °C según IEC60947

1600 A
Corriente asignada 25 °C según IEC60947

1600 A
Corriente asignada 30 °C según IEC60947

1600 A
Corriente asignada 35 °C según IEC60947

1600 A
Corriente asignada 40 °C según IEC60947

1600 A
Corriente asignada 45 °C según IEC60947

1600 A
Corriente asignada 50 °C según IEC60947

1590 A
Corriente asignada 55 °C según IEC60947

1540 A
Corriente asignada 60 °C según IEC60947

1490 A
Corriente asignada 65 °C según IEC60947

1430 A
Corriente asignada 70 °C según IEC60947

1430 A

Número de polos

4
Elemento de control/operación

Maneta
Tipo de construcción del dispositivo

Fijo
Posición del neutro

Izquierda

Frecuencia

50 - 60 Hz

Resistencia a picos de tensión asignada (Uimp)

8 kV
Tensión asignada de aislamiento Ui

1000 V
Tensión asignada de empleo en alterna

220 - 690 V

Bloque de disparo

Sentinel Energy LSIG

Potencia total disipada en condiciones de Intensidad nominal

129,6 W

Endurancia eléctrica en número de ciclos

4000
Endurancia mecánica en número de maniobras

20000

Par de apriete nominal

50-50 Nm
Posición de montaje/conexión

Frontal

Índice de protección IP

IP20

Bloqueable

Sí

Material de cable

Cobre, Aluminio

Compatible con RDC AOB

No
Adecuado para carril DIN

No

Altura

330 mm
Anchura

280 mm
Profundidad

198 mm

Tipo de conector/enchufe

Conexión de tornillo

Protección contra sobrecarga de largo tiempo (ltd): Retraso (tr)

0,5 s, 1 s, 1,5 s, 2 s, 2,5 s, 3 s, 3,5 s, 4 s, 4,5 s, 5 s, 5,5 s, 6 s, 6,5 s, 7 s, 7,5 s, 8 s, 8,5 s, 9 s, 9,5 s, 10 s, 10,5 s, 11 s, 11,5 s, 12 s, 12,5 s, 13 s, 13,5 s, 14 s, 14,5 s, 15 s, 15,5 s, 16 s, 16,5 s, 17 s, 17,5 s, 18 s, 18,5 s, 19 s, 19,5 s, 20 s, 20,5 s, 21 s, 21,5 s, 22 s, 22,5 s, 23 s, 23,5 s, 24 s, 24,5 s, 25 s
Protección de corto tiempo (std): retardo (tsd)

50 ms, 100 ms, 150 ms, 200 ms, 250 ms, 300 ms, 350 ms, 400 ms, 450 ms, 500 ms, 550 ms, 600 ms
Protección instantánea (li): coeficiente de ajuste del dial

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5, 13, 13,5, 14, 14,5, 15

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme con RoHS Sí
