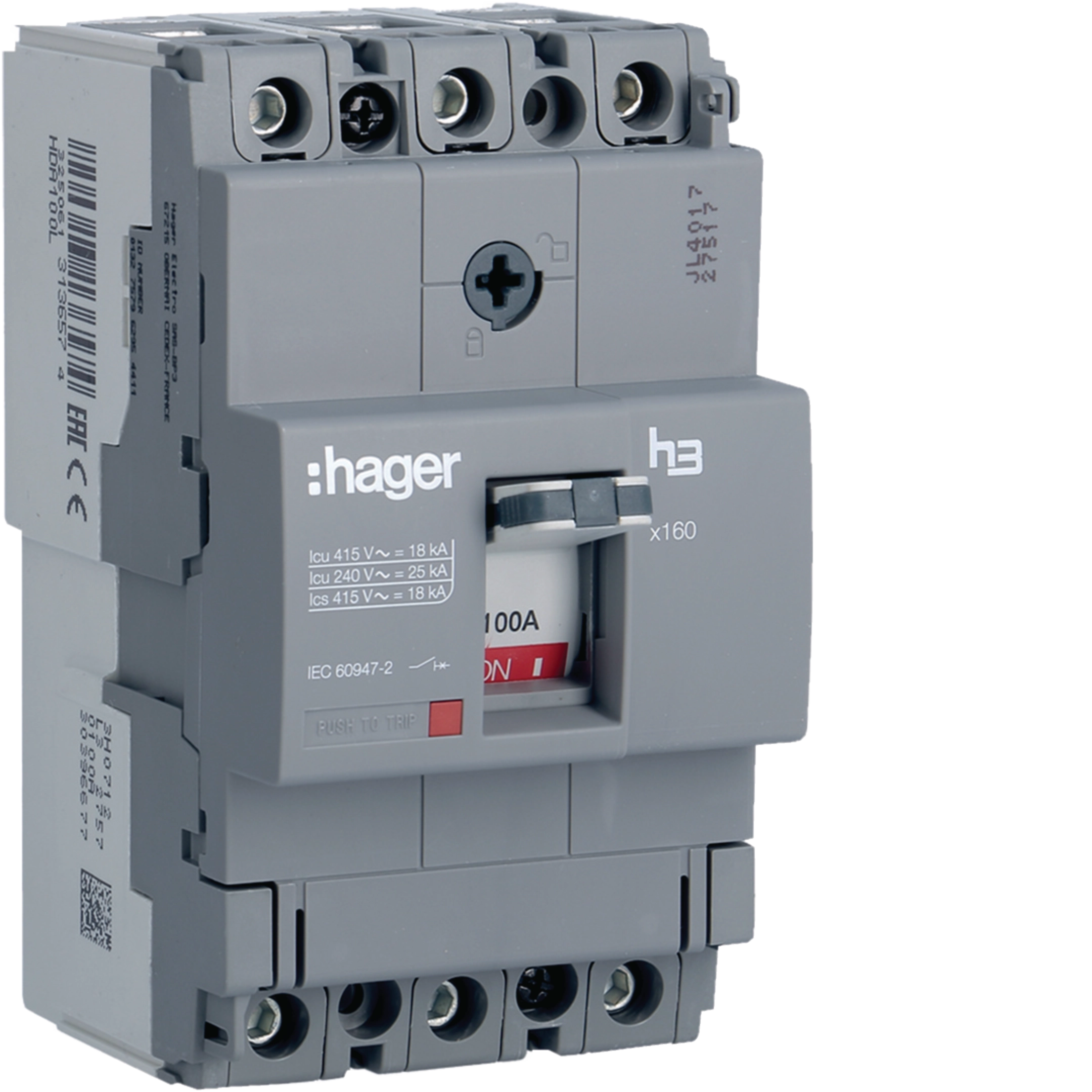

HDA100L - Interruptor automático de caja moldeada x160, 3P3D, 18kA, 100A, TM Fijo

Interruptor automático de caja moldeada x160, 3P3D, 18kA, 100A, TM Fijo

HDA100L

Tutorial de instalación h3+ - Parte 4: programa el módulo de comunicación h3+

Tutorial de instalación h3+ - Parte 3: configura la visualización de la pantalla

Tutorial de instalación h3+ - Parte 1: descubre el interruptor automático Energy y sus accesorios

Tutorial de instalación h3+ - Parte 2: empieza a utilizar el interruptor automático Energy

Video promocional - H3+ interruptores automáticos de caja moldeada

Aparamenta de cabecera

Interruptor automático de caja moldeada x160, 3P3D, 18kA, 100A, TM Fijo HDA100L

Name: HDA100L
Brand: Hager
SKU: HDA100L20
Price: 577.88 EUR

EAN

3250613136574

Cantidad

1 uni.

Precio de venta

577,88 €

/ uni. *

Agregar a una lista

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

Descargar las características técnicas

Completa tu sistema

Accesorios Opcionales

AOB MCCB tipo A-HI 2 productos disponibles
Disparador shunt 5 productos disponibles
Bobina de tensión mínima 8 productos disponibles
Bloque de contactos auxiliares 2 productos disponibles
Maneta para disyuntor de alimentación 2 productos disponibles
Ver más 10 otros productos disponibles

Características técnicas

Corriente nominal asignada

100 A
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-2

18 kA
Poder asignado de corte último
en cortocircuito lcu bajo 240 V CA IEC60947-2

25 kA
Poder asignado de corte de servicio lcs bajo 230 V CA según IEC60947-2

25 kA
Poder asignado de corte de
servicio lcs bajo 400 V CA según IEC60947-2

18 kA
Corriente asignada 0 °C según IEC60947

120,50 A
Corriente asignada 10 °C según IEC60947

120,50 A
Corriente asignada 15 °C según IEC60947

118,10 A
Corriente asignada 20 °C según IEC60947

115,70 A
Corriente asignada 25 °C según IEC60947

113,20 A
Corriente asignada 30 °C según IEC60947

110,70 A
Corriente asignada 35 °C según IEC60947

108,10 A
Corriente asignada 40 °C según IEC60947

105,50 A
Corriente asignada 45 °C según IEC60947

102,70 A
Corriente asignada 50 °C según IEC60947

100 A
Corriente asignada 55 °C según IEC60947

97,10 A
Corriente asignada 5 °C según IEC60947

118,10 A
Corriente asignada 60 °C según IEC60947

94,10 A
Corriente asignada 65 °C según IEC60947

91,10 A
Corriente asignada 70 °C según IEC60947

87,90 A

Número de polos

3
Elemento de control/operación

Maneta
Tipo de construcción del dispositivo

Fijo
Posición del neutro

Sin neutro

Tiempo de respuesta al abrir

10 ms

Frecuencia

50 - 60 Hz

Resistencia a picos de tensión asignada (Uimp)

8000 V
Tensión asignada de aislamiento Ui

690 V

Bloque de disparo

TM F/F

Potencia total disipada en condiciones de Intensidad nominal

39 W

Endurancia eléctrica en número de ciclos

1000
Endurancia mecánica en número de maniobras

4000

Índice de protección IP

IP4X

Sección transversal de conductor flexible

4 - 70 mm²
Sección transversal de conductor rígido

4 - 95 mm²

Tipo de conector/enchufe

Borne de tornillo

AT_ThermalProtectionKnobSetting

1, 1

Altura

130 mm
Anchura

75 mm
Profundidad

68 mm

Adecuado para carril DIN

Sí

Posición de montaje/conexión

Frontal

Tiempo de disparo de protección magnética

0 - 0 ms

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme con RoHS Sí

Conformidad con REACH Sí
