Universal-Bodendose mit Stahlblechschalung Größe 3 498x498x(70-120)mm UDS3070120
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Optionales Zubehör
-
Aufstockrahmen 1 Produkte verfügbar
-
Rohreinführung 1 Produkte verfügbar
-
Zubehör 7 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Länge498 mm
-
Mindestestrichhöhe70 mm
-
Nivellierbereich70 - 120 mm
-
Nenngröße340 mm
-
Maximale Belastung1,50 - 1,50 kN
-
Geeignet für DichtungseinbauNein
-
Mit BodenplatteJa
-
MontagedeckelaufnahmeJa
-
Werkstoff SeitenwandStahl
-
WerkstoffStahl
-
DeckelausführungBlind
-
Entkopplungsmöglichkeit Oberteil vom UnterteilNein
-
Geeignet für estrichbündigen geschlossenen UnterflurkanalNein
-
Geeignet für estrichüberdeckten UnterflurkanalJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

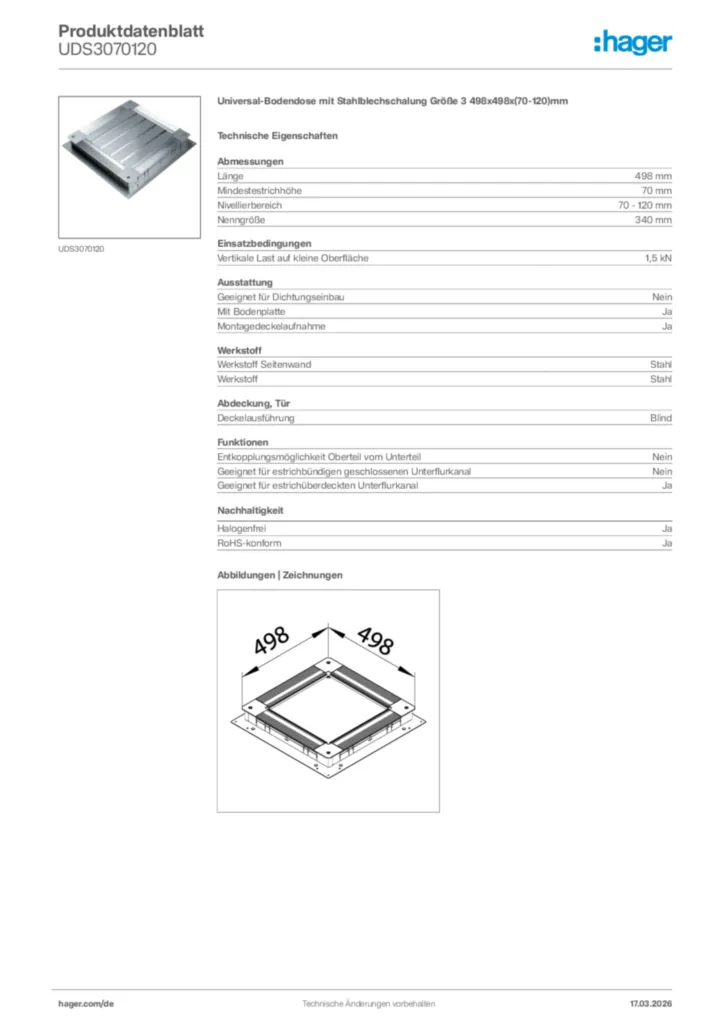

Produktbild UDS3070120
-
Bedienungsanleitung
Montageanleitung für BKFxx, BKSA, BKWxx, UDBxx, UDHxx, UDS3 - Bodenkanal, Zubehör, Bodendose (DE-EN-FR-PL, Stand: 09.2017)
Bedienungsanleitung en-GB, fr-FR, de-DE, pl-PL 2017-09-29
PDF2,29 MBMontageanleitung für BKZHxx, UDB2xx, UDB3xx, UDH2xx, UDH3xx, UDS3xx - Universal-Bodendosen, Zubehör (Stand: 02.2018)
Bedienungsanleitung International 2018-02-06
PDF4,73 MBMontageanleitung für UDB2050080, UDB3050080, UDH2050080, UDH3050080, UDS3070120 - Universal-Bodendose mit Bodenblech/Haltepratzen/Stahlblechschalung (DE, Stand: 01.2017)
Bedienungsanleitung de-DE 2020-01-01
PDF260,93 kBMontageanleitung für UDS3070120 - Universal-Bodendose, Rohreinführung (Stand: 11.2016)
Bedienungsanleitung International 2020-01-01
PDF236,11 kBMontageanleitung für UDxx, UKxx - Unterflurkanäle, Bodendosen, Zubehör (Stand: 12.2017)
Bedienungsanleitung International 2017-12-15
PDF4,28 MB -
Technische Broschüre
Flexibel versorgen
Technische Broschüre de-DE 2013-04-26
PDF7,21 MB -
Broschüre
Hager im Zweckbau
Broschüre de-DE 2018-02-27
PDF6,03 MB -
Bestellhilfe
Estrichüberdecktes Kanalsystem electraplan UK
Bestellhilfe de-DE 2023-09-27
PDF2,32 MB -
Produktinformation
Universal-Bodendose mit Stahlblechschalung Größe 3
Produktinformation de-DE 2019-01-10
PDF240,12 kB -
Katalog
Bodeninstallationssysteme
Katalog de-DE 2015-07-13
PDF45,28 MB -
Technische Beilage (single-product)
Bodeninstallationssysteme, Belastungen
Technische Beilage (single-product) de-DE 2024-02-12
PDF391,15 kBBodeninstallationssysteme, Schutzarten
Technische Beilage (single-product) de-DE 2024-02-08
PDF882,67 kBFloor installation systems, Mechanical stress
Technische Beilage (single-product) en-GB 2024-02-12
PDF389,75 kBFloor installation systems, Protection class
Technische Beilage (single-product) en-GB 2024-02-08
PDF868,08 kBTechnischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Technische Beilage (multi-product) de-DE 2022-02-23
PDF1,90 MBTechnischer Anhang - electraplan.UK
Technische Beilage (multi-product) de-DE 2022-02-23
PDF6,42 MB -
With variables
TECHNICALDRAWING UDS3070120
Product Drawing International 2022-11-28
PDF34,99 kB -
STEP Dateien
Step Model UDS3070120
STEP Dateien International 2022-11-28
STP1,42 MB -
DXF Dateien
DXF_Datei UDS3070120
DXF Dateien International 2022-11-28
DXF91,08 kB -
Handbuch
Handbuch Bodeninstallationssysteme (DE, 2022-06)
Handbuch de-DE 2024-04-10
PDF99,71 MBHandbuch Bodeninstallationssysteme (EN, 2022-06)
Handbuch en-GB 2024-04-10
PDF99,70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Tools de-DE 2024-03-27
URL -
How-to
Montagevideo electraplan.UK
How-to International 2022-09-06
URL
Ausschreibungstext
Universal-Bodendose nach DIN EN 50085-1 und DIN EN 50085-2-2 geeignet für alle Kanalbreiten bis Nennmaß, mit perforierten Stahlbechseitenwänden im Systemraster, Bodenblech, Montageschutzdeckel und innenliegender stufenloser Höhennivellierung.
Länge: 498 mm
Mindestestrichhöhe: 70 mm
Nivellierbereich: 70 - 120 mm
Nenngröße: 340 mm
Maximale Belastung: 1,50 - 1,50 kN
Geeignet für Dichtungseinbau: Nein
Mit Bodenplatte: Ja
Montagedeckelaufnahme: Ja
Werkstoff Seitenwand: Stahl
Werkstoff: Stahl
Deckelausführung: Blind
Entkopplungsmöglichkeit Oberteil vom Unterteil: Nein
Geeignet für estrichbündigen geschlossenen Unterflurkanal: Nein
Geeignet für estrichüberdeckten Unterflurkanal: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UDS3070120
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
