Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 190x38mm UK190383
EAN
4012002238509
Marke
Hager
VPE
2 m
Preisgruppe
T070
Passende Tools
Preis
90,40 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
UKS190380
Verbinderschelle elektrisch und mechanisch aus Stahlblech zu UK 190x38mm
17,20 €/ Stück
Optionales Zubehör
-
Nivellierbare Kassette 2 Produkte verfügbar -
Schalungselement 1 Produkte verfügbar -
Unterflurdose 21 Produkte verfügbar -
Kupplung 2 Produkte verfügbar -
Endstück 1 Produkte verfügbar -
Mehr sehen 1 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
UDB2050080
Universal-Bodendose mit Bodenblech Größe 2 428x428x(50-80)mm
263,90 € / Stück* -
UDB2075125Universal-Bodendose mit Bodenblech Größe 2 428x428x(75-125)mm
273,40 € / Stück* -
UDB2120170Universal-Bodendose mit Bodenblech Größe 2 428x428x(120-170)mm
282,70 € / Stück* -
UDB2165215Universal-Bodendose mit Bodenblech Größe 2 428x428x(165-215)mm
292,30 € / Stück* -
UDB2215265Universal-Bodendose mit Bodenblech Größe 2 428x428x(215-265)mm
301,60 € / Stück* -
UDB3050080Universal-Bodendose mit Bodenblech Größe 3 498x498x(50-80)mm
282,70 € / Stück* -
UDB3075125Universal-Bodendose mit Bodenblech Größe 3 498x498x(75-125)mm
294,00 € / Stück* -
UDB3120170Universal-Bodendose mit Bodenblech Größe 3 498x498x(120-170)mm
305,40 € / Stück* -
UDB3165215Universal-Bodendose mit Bodenblech Größe 3 498x498x(165-215)mm
316,80 € / Stück* -
UDB3215265Universal-Bodendose mit Bodenblech Größe 3 498x498x(215-265)mm
328,00 € / Stück* -
UDH2050080Universal-Bodendose mit Haltepratzen Größe 2 428x428x(50-80)mm
254,50 € / Stück* -
UDH2075125Universal-Bodendose mit Haltepratzen Größe 2 428x428x(75-125)mm
263,90 € / Stück* -
UDH2120170Universal-Bodendose mit Haltepratzen Größe 2 428x428x(120-170)mm
273,40 € / Stück* -
UDH2165215Universal-Bodendose mit Haltepratzen Größe 2 428x428x(165-215)mm
282,70 € / Stück* -
UDH2215265Universal-Bodendose mit Haltepratzen Größe 2 428x428x(215-265)mm
292,30 € / Stück* -
UDH3050080Universal-Bodendose mit Haltepratzen Größe 3 498x498x(50-80)mm
267,60 € / Stück* -
UDH3075125Universal-Bodendose mit Haltepratzen Größe 3 498x498x(75-125)mm
278,90 € / Stück* -
UDH3120170Universal-Bodendose mit Haltepratzen Größe 3 498x498x(120-170)mm
290,30 € / Stück* -
UDH3165215Universal-Bodendose mit Haltepratzen Größe 3 498x498x(165-215)mm
301,60 € / Stück* -
UDH3215265Universal-Bodendose mit Haltepratzen Größe 3 498x498x(215-265)mm
312,80 € / Stück*
-
UKE190380
Endstück für Unterflurkanäle Breite 190mm Höhe 38mm
25,40 € / Stück*
-
UKK190383Vertikalkrümmer 3-zügig aus Stahlblech zu UK 190x38mm
117,00 € / Stück*

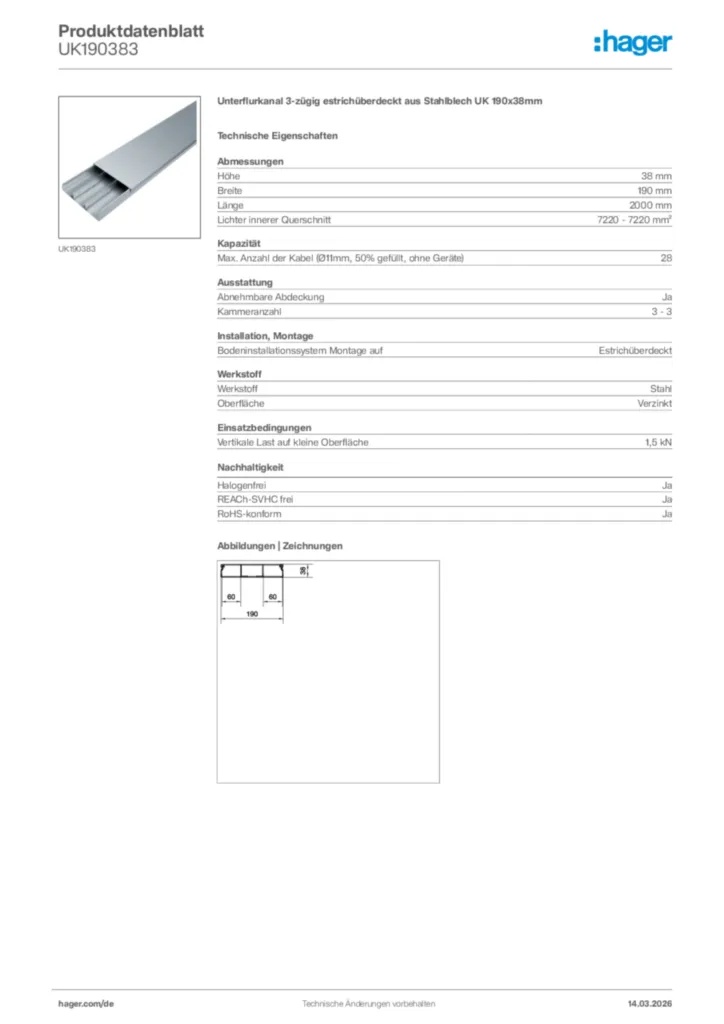

Technische Merkmale
Abmessungen
-
Höhe38 mm
-
Breite190 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt7220 - 7220 mm²
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)28
Ausstattung
-
Abnehmbare AbdeckungJa
-
Kammeranzahl3 - 3
Installation, Montage
-
Bodeninstallationssystem Montage aufEstrichüberdeckt
Werkstoff
-
WerkstoffStahl
-
OberflächeVerzinkt
Einsatzbedingungen
-
Maximale Belastung1,50 - 1,50 kN
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UK190383
-
Bedienungsanleitung
Montageanleitung für UDxx, UKxx - Unterflurkanäle, Bodendosen, Zubehör (Stand: 12.2017)
Bedienungsanleitung International 2017-12-15
PDF4,28 MB -
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7,21 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
Estrichüberdecktes Kanalsystem electraplan UK
Bestellhilfe (23DE0166)
PDF2,32 MB -
Katalog
Bodeninstallationssysteme
Katalogauszug April 2022 (22DE0008)
PDF45,28 MB -
Technische Beilage (single-product)
Bodeninstallationssysteme, Belastungen
Technische Beilage (single-product) de-DE 2024-02-12
PDF391,15 kB
Bodeninstallationssysteme, Schutzarten
Technische Beilage (single-product) de-DE 2024-02-08
PDF882,67 kB
Floor installation systems, Mechanical stress
Technische Beilage (single-product) en-GB 2024-02-12
PDF389,75 kB
Floor installation systems, Protection class
Technische Beilage (single-product) en-GB 2024-02-08
PDF868,08 kB
Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Stand: 01.04.2022
PDF1,90 MB
Technischer Anhang - electraplan.UK
Stand: 01.04.2022
PDF6,42 MB
Trittschallverhalten Unterflursysteme
Technischer Anhang (Einzelprodukt) de-DE 2024-09-09
PDF596,49 kB
Trittschallverhalten Unterflursysteme (EN)
Technischer Anhang (Einzelprodukt) en-GB 2024-10-07
PDF578,05 kB -
Product Drawing
TECHNICALDRAWING UK190383
Product Drawing International 2022-11-28
PDF69,97 kB -
STEP Dateien
Step Model UK190383
STEP Dateien International 2022-11-28
STP213,72 kB -
DXF Dateien
DXF_Datei UK190383
DXF Dateien International 2022-11-28
DXF366,77 kB -
Handbuch
Handbuch Bodeninstallationssysteme (DE, 2022-06)
PDF99,71 MB
Handbuch Bodeninstallationssysteme (EN, 2022-06)
PDF99,70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
CE-Konformitätserklärung für UKxx - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2024-08-27
PDF49,71 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UK190282Unterflurkanal 2-zügig estrichüberdeckt aus Stahlblech UK 190x28mmPreis79,00 €/ m * -
2
UK190283Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 190x28mmPreis84,90 €/ m * -
3
UK190382Unterflurkanal 2-zügig estrichüberdeckt aus Stahlblech UK 190x38mmPreis84,90 €/ m * -
4
UK190482Unterflurkanal 2-zügig estrichüberdeckt aus Stahlblech UK 190x48mmPreis90,40 €/ m * -
5
UK190483Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 190x48mmPreis96,30 €/ m *
Ausschreibungstext
Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 190x38mm
Unterflur-Installationskanal nach DIN EN 50085-1 und DIN EN 50085-2-2 für estrichüberdeckte Montage mit Trennsteg, abnehmbares, mit Trennstegmarkierungen versehenes, Oberteil zum einfachen Einlegen von Leitungen.
Höhe: 38 mm
Breite: 190 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 7220 - 7220 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 28
Abnehmbare Abdeckung: Ja
Kammeranzahl: 3 - 3
Bodeninstallationssystem Montage auf: Estrichüberdeckt
Werkstoff: Stahl
Oberfläche: Verzinkt
Halogenfrei: Ja
Maximale Belastung: 1,50 - 1,50 kN
Fabrikat : Hager oder gleichwertig
Artikel : UK190383
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Unterflur-Installationskanal nach DIN EN 50085-1 und DIN EN 50085-2-2 für estrichüberdeckte Montage mit Trennsteg, abnehmbares, mit Trennstegmarkierungen versehenes, Oberteil zum einfachen Einlegen von Leitungen.
Höhe: 38 mm
Breite: 190 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 7220 - 7220 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 28
Abnehmbare Abdeckung: Ja
Kammeranzahl: 3 - 3
Bodeninstallationssystem Montage auf: Estrichüberdeckt
Werkstoff: Stahl
Oberfläche: Verzinkt
Halogenfrei: Ja
Maximale Belastung: 1,50 - 1,50 kN
Fabrikat : Hager oder gleichwertig
Artikel : UK190383
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
