Universal-Bodendose mit Bodenblech Größe 2 428x428x(50-80)mm UDB2050080
Preis
269,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Mehr sehen (7)
Optionales Zubehör
-
Aufstockrahmen 1 Produkte verfügbar -
Zubehör 2 Produkte verfügbar
Kompatible Produkte
-
Passend zu 12 Produkte verfügbar
Zubehör verpflichtend
-
UDM2244Q12Montagedeckel für Universal-Bodendose Größe 2 gestanzt Q12 244x244mm
86,70 € / Stück* -
UDM2215R06Montagedeckel für Universal-Bodendose Größe 2 gestanzt R06 rund 215mm
86,70 € / Stück* -
UDM2200Q06Montagedeckel für Universal-Bodendose Größe 2 gestanzt Q06 200x200mm
86,70 € / Stück* -
UDM2200E09Montagedeckel für Universal-Bodendose Größe 2 gestanzt E09 200x253mm
86,70 € / Stück* -
UDM2147E04Montagedeckel für Universal-Bodendose Größe 2 gestanzt E04 147x247mm
86,70 € / Stück* -
UDM2000BLDMontagedeckel für Universal-Bodendose Größe 2 ohne Stanzung
77,20 € / Stück* -
UDM2242R2Montagedeckel für Universal-Bodendose Größe 2 gestanzt R2 rund 242mm
86,70 € / Stück*
Optionales Zubehör
-
BKZHZ10
Heftzange zum Klammern der Folienschalung
220,10 € / Stück* -
BKZHZ12Heftklammern 12 mm für Heftzange BKZHZ10
53,80 € / Stück*
Passend zu
-
UK240383Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 240x38mm
109,70 € / m* -
UK240382Unterflurkanal 2-zügig estrichüberdeckt aus Stahlblech UK 240x38mm
103,80 € / m* -
UK240283Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 240x28mm
103,80 € / m* -
UK240282Unterflurkanal 2-zügig estrichüberdeckt aus Stahlblech UK 240x28mm
98,30 € / m* -
UK190382Unterflurkanal 2-zügig estrichüberdeckt aus Stahlblech UK 190x38mm
86,70 € / m* -
UK190282Unterflurkanal 2-zügig estrichüberdeckt aus Stahlblech UK 190x28mm
80,70 € / m* -
UK190283Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 190x28mm
86,70 € / m* -
UK190383Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 190x38mm
92,30 € / m* -
UK190482Unterflurkanal 2-zügig estrichüberdeckt aus Stahlblech UK 190x48mm
92,30 € / m* -
UK190483Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 190x48mm
98,30 € / m* -
UK240482Unterflurkanal 2-zügig estrichüberdeckt aus Stahlblech UK 240x48mm
109,70 € / m* -
UK240483Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 240x48mm
115,80 € / m*
Technische Merkmale
Abmessungen
-
Länge428 mm
-
Mindestestrichhöhe50 mm
-
Nivellierbereich50 - 80 mm
Einsatzbedingungen
-
Vertikale Last auf kleine Fläche1,5 kN
Ausstattung
-
Mit BodenplatteJa
-
MontagedeckelaufnahmeJa
Werkstoff
-
Werkstoff SeitenwandKunststoff
Abdeckung, Tür
-
DeckelausführungBlind
Funktionen
-
Entkopplungsmöglichkeit Oberteil vom UnterteilJa
-
Geeignet für estrichüberdeckten UnterflurkanalJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UDB2050080
-

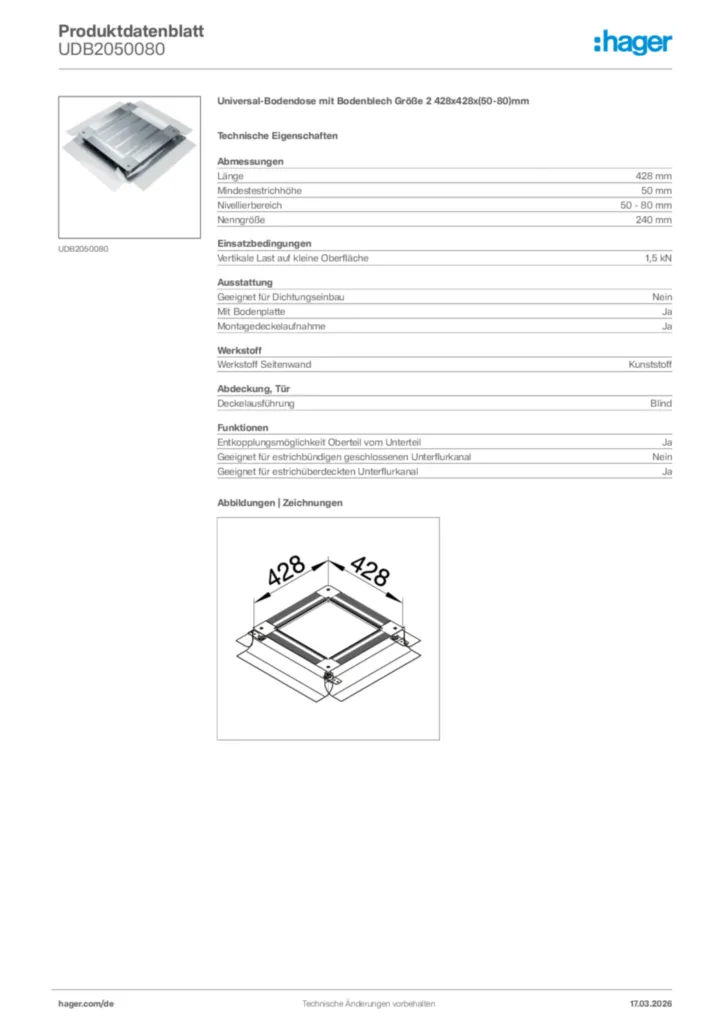

Produktdatenblatt
Hager Produktdatenblatt UDB2050080
Universal-Bodendose mit Bodenblech Größe 2 428x428x(50-80)mm
PDF -
Bedienungsanleitung
Montageanleitung für BKFxx, BKSA, BKWxx, UDBxx, UDHxx, UDS3 - Bodenkanal, Zubehör, Bodendose (DE-EN-FR-PL, Stand: 09.2017)
Bedienungsanleitung en-GB, fr-FR, de-DE, pl-PL 2017-09-29
PDF2,29 MB
Montageanleitung für BKZHxx, UDB2xx, UDB3xx, UDH2xx, UDH3xx, UDS3xx - Universal-Bodendosen, Zubehör (Stand: 02.2018)
Bedienungsanleitung International 2018-02-06
PDF4,73 MB
Montageanleitung für UDB2050080, UDB3050080, UDH2050080, UDH3050080, UDS3070120 - Universal-Bodendose mit Bodenblech/Haltepratzen/Stahlblechschalung (DE, Stand: 01.2017)
Bedienungsanleitung de-DE 2026-10-28
PDF260,93 kB
Montageanleitung für UDxx, UKxx - Unterflurkanäle, Bodendosen, Zubehör (Stand: 12.2017)
Bedienungsanleitung International 2017-12-15
PDF4,28 MB -
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7,21 MB -
Bestellhilfe
Estrichüberdecktes Kanalsystem electraplan UK
Bestellhilfe (23DE0166)
PDF2,32 MB -
Produktinformation
Universal-Bodendose mit Bodenblech Größe 2
(16DE0111_18)
PDF199,20 kB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391,15 kB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2,54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882,67 kB
Bodeninstallationssysteme - Trittschallverhalten
Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)
PDF596,49 kB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
STEP Dateien
STEP model UDB2050080
STEP Dateien International 2026-04-15
STP407,31 kB -
Produkt Zeichnung
Technical Drawing UDB2050080
Produkt Zeichnung International 2022-10-18
PDF47,30 kB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99,71 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2026-08-07
PDF341,27 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UDH2050080Universal-Bodendose mit Haltepratzen Größe 2 428x428x(50-80)mmPreis259,80 €/ Stück * -
2
UDB3165215Universal-Bodendose mit Bodenblech Größe 3 498x498x(165-215)mmPreis323,50 €/ Stück * -
3
UDB3215265Universal-Bodendose mit Bodenblech Größe 3 498x498x(215-265)mmPreis334,90 €/ Stück * -
4
UDB2215265Universal-Bodendose mit Bodenblech Größe 2 428x428x(215-265)mmPreis307,90 €/ Stück * -
5
UDH2075125Universal-Bodendose mit Haltepratzen Größe 2 428x428x(75-125)mmPreis269,40 €/ Stück *
Ausschreibungstext
Universal-Bodendose mit Bodenblech Größe 2 428x428x(50-80)mm
Universal-Bodendose nach DIN EN 50085-1 und DIN EN 50085-2-2 geeignet für alle Unterflurkanalbreiten bis Nennmaß, mit flexibler Folienschalung, Bodenblech, Montageschutzdeckel und innenliegender stufenloser Höhennivellierung, akkustisch entkoppelt, Rissminimierung des Estrichs im Einbaubereich durch bewegliche Lagerung.
Länge: 428 mm
Mindestestrichhöhe: 50 mm
Nivellierbereich: 50 - 80 mm
Nenngröße: 240 mm
Vertikale Last auf kleine Fläche: 1,5 kN
Geeignet für Dichtungseinbau: Nein
Mit Bodenplatte: Ja
Montagedeckelaufnahme: Ja
Werkstoff Seitenwand: Kunststoff
Halogenfrei: Nein
Deckelausführung: Blind
Entkopplungsmöglichkeit Oberteil vom Unterteil: Ja
Geeignet für estrichbündigen geschlossenen Unterflurkanal: Nein
Geeignet für estrichüberdeckten Unterflurkanal: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UDB2050080
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Universal-Bodendose nach DIN EN 50085-1 und DIN EN 50085-2-2 geeignet für alle Unterflurkanalbreiten bis Nennmaß, mit flexibler Folienschalung, Bodenblech, Montageschutzdeckel und innenliegender stufenloser Höhennivellierung, akkustisch entkoppelt, Rissminimierung des Estrichs im Einbaubereich durch bewegliche Lagerung.
Länge: 428 mm
Mindestestrichhöhe: 50 mm
Nivellierbereich: 50 - 80 mm
Nenngröße: 240 mm
Vertikale Last auf kleine Fläche: 1,5 kN
Geeignet für Dichtungseinbau: Nein
Mit Bodenplatte: Ja
Montagedeckelaufnahme: Ja
Werkstoff Seitenwand: Kunststoff
Halogenfrei: Nein
Deckelausführung: Blind
Entkopplungsmöglichkeit Oberteil vom Unterteil: Ja
Geeignet für estrichbündigen geschlossenen Unterflurkanal: Nein
Geeignet für estrichüberdeckten Unterflurkanal: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UDB2050080
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.
