Unterflurkanal 2-zügig estrichüberdeckt aus Stahlblech UK 240x48 mm

UK240482

UK240482 - Unterflurkanal 2-zügig estrichüberdeckt aus Stahlblech UK 240x48 mm
  • Estrich­über­decktes Kanalsystem

Unterflurkanal 2-zügig estrichüberdeckt aus Stahlblech UK 240x48 mm UK240482

Der Unterflurkanal 2-zügig, estrichüberdeckt aus Stahlblech, Abmessung 240x48mm, entspricht DIN EN 50085-1 und DIN EN 50085-2-2. Für die estrichüberdeckte Montage konzipiert, verfügt er über einen Trennsteg und ein abnehmbares Oberteil mit Markierungen, das das Einlegen der Leitungen vereinfacht. Ideal für eine unauffällige und sichere Kabelführung unter dem Bodenbelag.
EAN
4012002238578
Marke
Hager
VPE
2 m
Preisgruppe
T070
Passende Tools
  • Hagerplan - Der Ausschreibungstextkonfigurator
Preis
107,40 €
/ m *
107,40 €
/ m *
Fachgroßhandel finden

Um Zugang zum Shop zu erhalten, müssen Sie mit Ihrem MyHager-Konto eingeloggt sein.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext

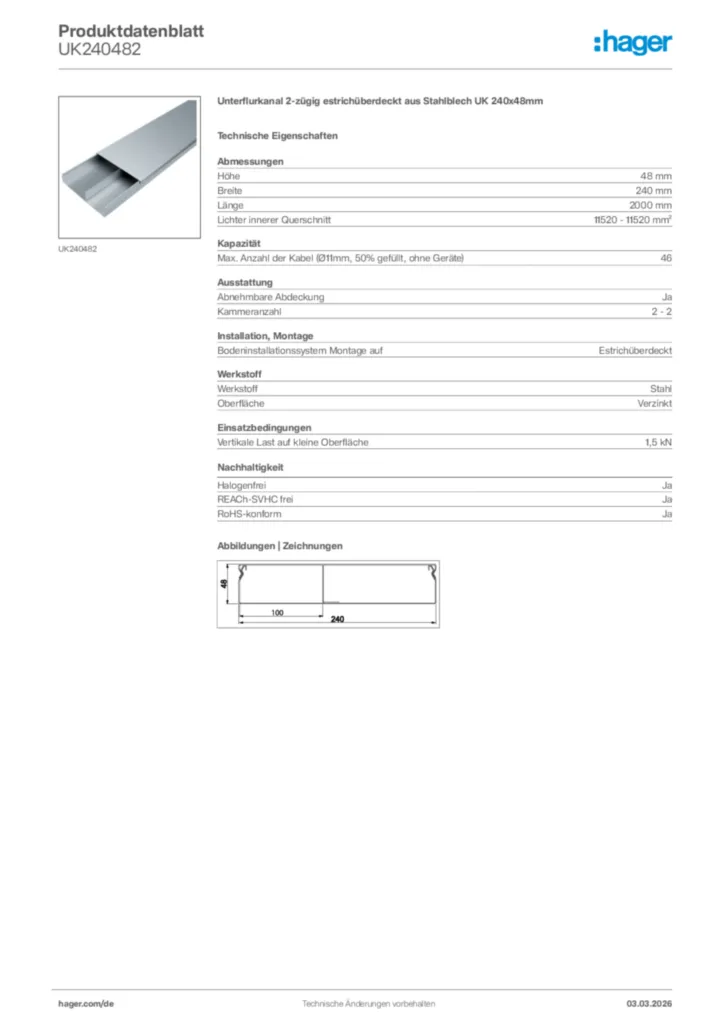

Kontakt Datenblatt

Vervollständigen Sie Ihr System

Unverzichtbares Zubehör

Previous
Previous
UKS240480
UKS240480
Verbinderschelle elektrisch und mechanisch aus Stahlblech zu UK 240x48mm
17,20 €/ Stück
Einer Liste hinzufügen
Einer Liste hinzufügen

Optionales Zubehör

  • Nivel­lier­bare Kassette 2 Produkte verfügbar
  • Schall­bar­riere 1 Produkte verfügbar
  • Scha­lungs­ele­ment 1 Produkte verfügbar
  • Unter­flur­dose 21 Produkte verfügbar
  • Kupp­lung 2 Produkte verfügbar
  • Mehr sehen 2 weitere Produkte verfügbar

Vervollständigen Sie Ihr System

  • Nivel­lier­bare Kassette
  • Schall­bar­riere
  • Scha­lungs­ele­ment
  • Unter­flur­dose
  • Kupp­lung
  • Ends­tück
  • Verti­kal­krümmer
  • EKSQ405BL

    Schwerlastkassette blind 20kN Q405 405x405mm Höhe innen/außen 28/44mm

    1.495,30 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • EKSQ405TM

    Schwerlastkassette/Tubusmontagesatz 20kN Q405 405x405mm Höhe innen/außen 28/44mm

    1.668,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • L5804

    Schallbarriere mit Zöpfe (15 Teile)

    42,80 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • SEBD500GT

    Stahlblechschalung 500x500mm mit Grundträger 350x350mm für Schalungselemente

    172,50 €  / Set*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • UDB2050080

    Universal-Bodendose mit Bodenblech Größe 2 428x428x(50-80)mm

    263,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • UDB2075125

    Universal-Bodendose mit Bodenblech Größe 2 428x428x(75-125)mm

    273,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • UDB2120170

    Universal-Bodendose mit Bodenblech Größe 2 428x428x(120-170)mm

    282,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • UDB2165215

    Universal-Bodendose mit Bodenblech Größe 2 428x428x(165-215)mm

    292,30 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • UDB2215265

    Universal-Bodendose mit Bodenblech Größe 2 428x428x(215-265)mm

    301,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • UDB3050080

    Universal-Bodendose mit Bodenblech Größe 3 498x498x(50-80)mm

    282,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • UDB3075125

    Universal-Bodendose mit Bodenblech Größe 3 498x498x(75-125)mm

    294,00 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • UDB3120170

    Universal-Bodendose mit Bodenblech Größe 3 498x498x(120-170)mm

    305,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • UDB3165215

    Universal-Bodendose mit Bodenblech Größe 3 498x498x(165-215)mm

    316,80 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • UDB3215265

    Universal-Bodendose mit Bodenblech Größe 3 498x498x(215-265)mm

    328,00 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • UDH2050080

    Universal-Bodendose mit Haltepratzen Größe 2 428x428x(50-80)mm

    254,50 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • UDH2075125

    Universal-Bodendose mit Haltepratzen Größe 2 428x428x(75-125)mm

    263,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • UDH2120170

    Universal-Bodendose mit Haltepratzen Größe 2 428x428x(120-170)mm

    273,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • UDH2165215

    Universal-Bodendose mit Haltepratzen Größe 2 428x428x(165-215)mm

    282,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • UDH2215265

    Universal-Bodendose mit Haltepratzen Größe 2 428x428x(215-265)mm

    292,30 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • UDH3050080

    Universal-Bodendose mit Haltepratzen Größe 3 498x498x(50-80)mm

    267,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • UDH3075125

    Universal-Bodendose mit Haltepratzen Größe 3 498x498x(75-125)mm

    278,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • UDH3120170

    Universal-Bodendose mit Haltepratzen Größe 3 498x498x(120-170)mm

    290,30 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • UDH3165215

    Universal-Bodendose mit Haltepratzen Größe 3 498x498x(165-215)mm

    301,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • UDH3215265

    Universal-Bodendose mit Haltepratzen Größe 3 498x498x(215-265)mm

    312,80 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • UKB240480

    Bügel zur Befestigung von Unterflurkanälen 240 x 48 mm auf der Rohdecke

    10,30 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • UKM240480

    Dehnungsmuffe zur Verbindung zweier Kanäle über Dehnungsfugen für Kanal 240x48mm

    23,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • UKE240480

    Endstück für Unterflurkanäle Breite 240mm Höhe 48mm

    28,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • UKK240482

    Vertikalkrümmer 2-zügig aus Stahlblech zu UK 240x48mm

    133,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

Abmes­sungen
  • Höhe
    48 mm
  • Breite
    240 mm
  • Länge
    2000 mm
  • Lichter innerer Quer­schnitt
    11520 - 11520 mm²
Kapa­zität
  • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)
    46
Ausstat­tung
  • Abnehm­bare Abde­ckung
    Ja
  • Kammeran­zahl
    2 - 2
Instal­la­tion, Montage
  • Boden­in­stal­la­ti­ons­system Montage auf
    Estrich­über­deckt
Werk­stoff
  • Werk­stoff
    Stahl
  • Ober­fläche
    Verzinkt
Einsatz­be­din­gungen
  • Verti­kale Last auf kleine Ober­fläche
    1,5 kN

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACH-konform Ja
Halogenfrei Ja
