Hager

UDB2120170

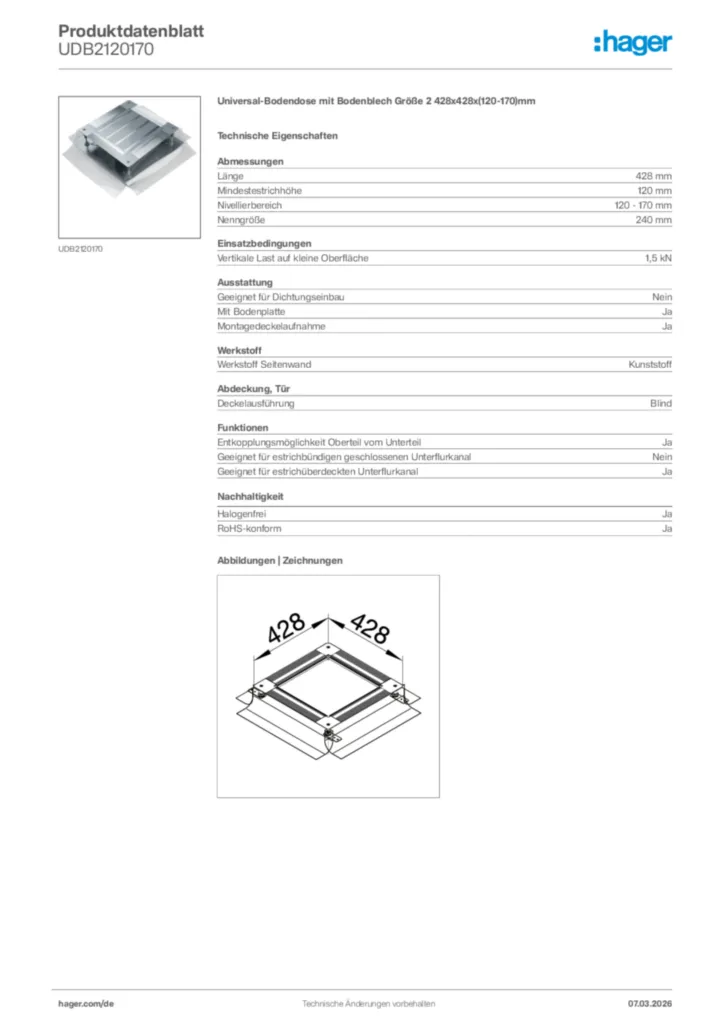

Universal-Bodendose mit Bodenblech Größe 2 428x428x(120-170)mm
Best-Nr.
UDB2120170
EAN-Nr.
4012002238004
VPE
1 Stück
Preisgruppe
T070
Preis
232,50 € / Stück *

Technische Merkmale

  • Nivellierbereich
    • 120 / 170 mm
  • Werkstoff Seitenwand
    • Kunststoff
  • Werkstoff
    • Materialmix
  • Farbe
    • verzinkt
  • Deckelausführung
    • vormontiert
  • Maximale Belastung
    • Prüfstempel Ø 13mm 1,5 kN
  • Zulassungen
    • EN50085-2-2
  • Mit Bodenblech / Bodenplatte
    • ja

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für UDB2120170

  • Montageanleitungen

  • Montageanleitung für UDB2050080, UDB3050080, UDH2050080, UDH3050080, UDS3070120 - Universal-Bodendose mit Bodenblech/Haltepratzen/Stahlblechschalung (DE, Stand: 08.2013)

    PDF
    504 KB
  • Montageanleitung für UDB2050080, UDB3050080, UDH2050080, UDH3050080, UDS3070120 - Universal-Bodendose mit Bodenblech/Haltepratzen/Stahlblechschalung (DE, Stand: 01.2017)

    PDF
    260 KB
  • Montageanleitung für UDxx, UKxx - Unterflurkanäle, Bodendosen, Zubehör (Stand: 12.2017)

    PDF
    4 MB
  • Montageanleitung für BKZHxx, UDB2xx, UDB3xx, UDH2xx, UDH3xx, UDS3xx - Universal-Bodendosen, Zubehör (Stand: 02.2018)

    PDF
    4 MB
  • Montageanleitung für BKFxx, BKSA, BKWxx, UDBxx, UDHxx, UDS3 - Bodenkanal, Zubehör, Bodendose (DE-EN-FR-PL, Stand: 09.2017)

    PDF
    2 MB
  • Technik-Broschüre

  • Flexibel versorgen

    Bodeninstallationssysteme von Hager (13DE0029)

    PDF
    7 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Produktinformationen

  • Produktinformation Hager electraplan - Universal-Bodendose mit Bodenblech Größe 2

    (16DE0111_18)

    PDF
    199 KB
  • Kataloge

  • electraplan.UK Bestellhilfe

    April 2019 (19DE0134)

    PDF
    961 KB
  • Technischer Anhang

  • Technischer Anhang - electraplan.UK

    Stand: 01.01.2020

    PDF
    7 MB
  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • BIM-Dateien

  • BIM Revit-Objekte für electraplan.UK

    ZIP
    47 MB
  • BIM Archicad-Objekte für electraplan.UK

    ZIP
    6 MB
  • How-to videos

  • Montagevideo electraplan.UK

    Estrichüberdecktes Kanalsystem electraplan.UK: schnell und einfach zu montieren und für alle Estricharten geeignet.

    URL
  • EU-Konformitätserklärung

  • CE-Konformitätserklärung für UKxx - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)

    PDF
    49 KB
Weitere Downloads

Systemtext

Universal-Bodendose zur Aufnahme von Einbaueinheiten
über Montagedeckel in drei Ausführungen: mit Bodenblech und flexibler transparenter Folienschalung oder Haltepratzen in Größe 2 (428 x 428 mm für max. 4 Kanäle mit Nennbreite von 240 mm) und Größe 3 (498 x 498 mm für max. 4 Kanäle mit Nennbreite von 340 mm) oder mit Bodenblech und Schalung aus Stahlblech in Größe 3 zum Einbau in den Estrich.
Die beiden ersten Varianten sind mit innenliegender stufenloser Höhennivellierung, ab Mindesteinbauhöhe nivellierbar und werkseitig mit montierter Trittschalldämmung und Nivellierstiften. Das Anschließen von Unterflurkanälen erfolgt durch Einschneiden der Folie mit Schere oder Messer.
Die Ausführung mit Stahlblechschalung mit einer Mindest-Einbauhöhe von 70 mm verfügt ebenfalls über eine innenliegende stufenlose Höhennivellierung und die Stahlblechwände sind im Querschnittsraster der estrichüberdeckten Kanäle UK perforiert. Eine Nivellierung über 120 mm ist nur mit Aufstockkrahmen möglich.

Hinweis: Die Montagedeckel müssen separat bestellt werden

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Universal-Bodendose mit Bodenblech Größe 2 428x428x(120-170)mm
Universal-Bodendose nach DIN EN 50085-1 und DIN EN 50085-2-2 geeignet für alle Kanalbreiten bis Nennmaß, mit flexibler Folienschalung, Bodenblech, Montageschutzdeckel und innenliegender stufenloser Höhennivellierung, akkustisch entkoppelt, Rissminimierung des Estrichs im Einbaubereich durch bewegliche Lagerung.
  • Nivellierbereich :120 / 170 mm
  • Werkstoff Seitenwand :Kunststoff
  • Geeignet für estrichüberdeckten Unterflurkanal :nein
  • Mit Bodenblech / Bodenplatte :ja
  • Zulassungen :EN50085-2-2
  • Maximale Belastung :Prüfstempel Ø 13mm 1,5 kN
  • Deckelausführung :vormontiert
  • Farbe :verzinkt
  • Werkstoff :Materialmix

Fabrikat : Hager oder gleichwertig
Artikel : UDB2120170
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
