Hager

UDAR235

Aufstockrahmen Größe 2 zur Erhöhung der Universal-Bodendose um 35mm
Best-Nr.
UDAR235
EAN-Nr.
4012002237960
VPE
1 Stück
Preisgruppe
T070
Preis
73,60 € / Stück *

Technische Merkmale

  • Höhe installiertes Produkt
    • 35 mm
  • Länge
    • 296 mm
  • Werkstoff
    • Aluminium
  • Zulassungen
    • EN50085-2-2
  • Range-Name
    • electraplan UK

Downloads

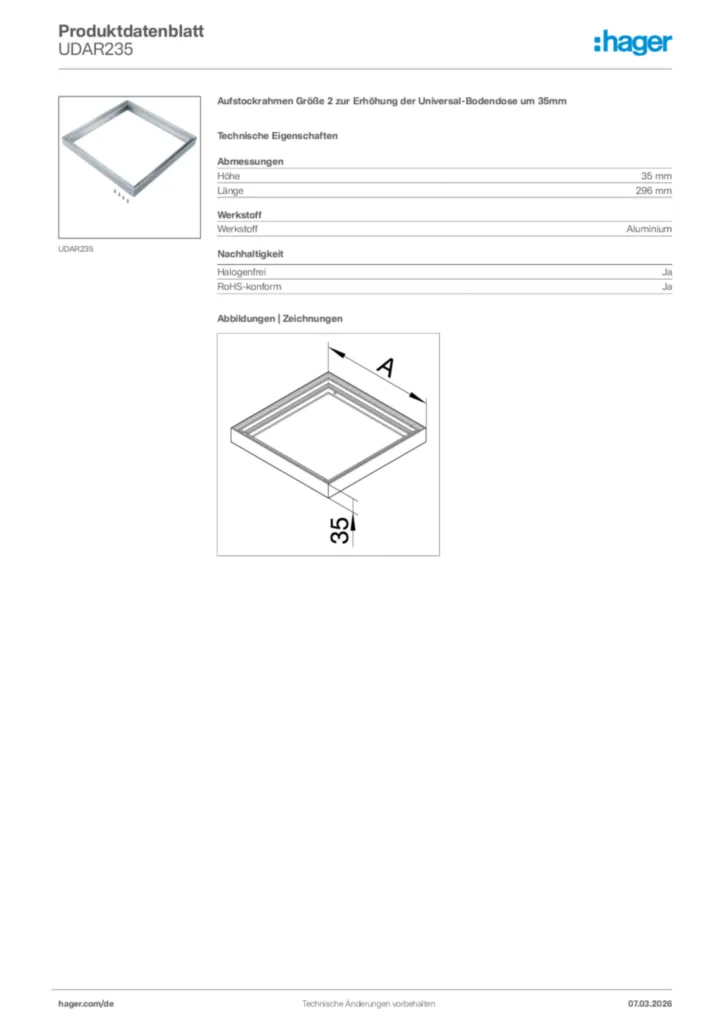

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für UDAR235

  • Technik-Broschüre

  • Flexibel versorgen

    Bodeninstallationssysteme von Hager (13DE0029)

    PDF
    7 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Technischer Anhang - electraplan.UK

    Stand: 01.01.2020

    PDF
    7 MB
  • How-to videos

  • Montagevideo electraplan.UK

    Estrichüberdecktes Kanalsystem electraplan.UK: schnell und einfach zu montieren und für alle Estricharten geeignet.

    URL
  • EU-Konformitätserklärung

  • CE-Konformitätserklärung für UKxx - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)

    PDF
    49 KB
Weitere Downloads

Systemtext

Universal-Bodendose zur Aufnahme von Einbaueinheiten
über Montagedeckel in drei Ausführungen: mit Bodenblech und flexibler transparenter Folienschalung oder Haltepratzen in Größe 2 (428 x 428 mm für max. 4 Kanäle mit Nennbreite von 240 mm) und Größe 3 (498 x 498 mm für max. 4 Kanäle mit Nennbreite von 340 mm) oder mit Bodenblech und Schalung aus Stahlblech in Größe 3 zum Einbau in den Estrich.
Die beiden ersten Varianten sind mit innenliegender stufenloser Höhennivellierung, ab Mindesteinbauhöhe nivellierbar und werkseitig mit montierter Trittschalldämmung und Nivellierstiften. Das Anschließen von Unterflurkanälen erfolgt durch Einschneiden der Folie mit Schere oder Messer.
Die Ausführung mit Stahlblechschalung mit einer Mindest-Einbauhöhe von 70 mm verfügt ebenfalls über eine innenliegende stufenlose Höhennivellierung und die Stahlblechwände sind im Querschnittsraster der estrichüberdeckten Kanäle UK perforiert. Eine Nivellierung über 120 mm ist nur mit Aufstockkrahmen möglich.

Hinweis: Die Montagedeckel müssen separat bestellt werden

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Aufstockrahmen Größe 2 zur Erhöhung der Universal-Bodendose um 35mm
Aufstockrahmen für Universal-Bodendosen zur stufenweisen Anpassung an größere Estrichhöhen, als Systemzubehör.
  • Höhe installiertes Produkt :35 mm
  • Länge :296 mm
  • Werkstoff :Aluminium
  • Zulassungen :EN50085-2-2

Fabrikat : Hager oder gleichwertig
Artikel : UDAR235
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
