NH2-Sicherungslastschaltleiste 3-polig M12 elektrische Sicherungsüberwachung LV8SG2STPSU
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Verfügbarkeit und Preis auf Anfrage
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Sammelschienenträger 2 Produkte verfügbar -
Elektrisches Zubehör für Niederspannungskomponenten 4 Produkte verfügbar -
Sammelschienenklemme 2 Produkte verfügbar -
Stromwandler 17 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 9 Produkte verfügbar -
Schraube 5 Produkte verfügbar
Optionales Zubehör
-
LVZIT
Isolierträger 3-polige Feldverteilschienen 185mm Phasenmittenabstand
27,20 € / Stück* -
LVZIT1Isolierträger für N-/PEN-Schiene
11,90 € / Stück*
-
LVZSA
Schaltstellungsanzeige LV, Mikroschalter Öffner und Schließer, LV NH1-3
15,80 € / Stück* -
LVZVKVerdrahtungskit LV Gr.1-3 für Spannungsabnahme 3-phasige Messung
75,90 € / Stück* -
LVZVKSEVerdrahtungsset Stromwandler für LV NH1-3, 1-phasig, mit Kabelhalter
18,30 € / Stück* -
LVZVKSDVerdrahtungsset Stromwandler für LV NH1-3, 3-phasig, mit Kabelhalter
90,60 € / Stück*
-
LVZKR
Sammelschienenklemme zu Reserveplatzabdeckung
48,80 € / Set* -
LVZKSammelschienenklemme NH1-3, rostgeschütz für Schienendicke 5-10mm (SET=3Stk)
54,20 € / Stück*
-
LVZW300K05KStromwandler für LVS NH1-3 300/5A 2, 5VA Klasse 0, 5S MessEG konform
176,90 € / Stück* -
LVZWB600Stromwandlerblock für LV NH1-3 3-Phasen 600/5A 5VA Klasse 0, 5S
272,40 € / Stück* -
LVZWB500Stromwandlerblock für LV NH1-3 3-Phasen 500/5A 5VA Klasse 0, 5S
264,70 € / Stück* -
LVZWB400Stromwandlerblock für LV NH1-3 3-Phasen 400/5A 5VA Klasse 0, 5S
257,30 € / Stück* -
LVZWB300Stromwandlerblock für LV NH1-3 3-Phasen 300/5A 5VA Klasse 0, 5S
249,90 € / Stück* -
LVZWB200Stromwandlerblock für LV NH1-3 3-Phasen 200/5A 2, 5VA Klasse 0, 5S
245,30 € / Stück* -
LVZW800K05K
Stromwandler für LVS NH1-3 800/5A 5VA Klasse 0, 5S MessEG konform
198,30 € / Stück* -
LVZW600K05K
Stromwandler für LVS NH1-3 600/5A 5VA Klasse 0, 5S MessEG konform
187,40 € / Stück* -
LVZW400K05K
Stromwandler für LVS NH1-3 400/5A 5VA Klasse 0, 5S MessEG konform
180,40 € / Stück* -
LVZW150
Stromwandler für LV NH1-3 150/5A 2, 5VA Klasse 1
68,60 € / Stück* -
LVZW250K05K
Stromwandler für LVS NH1-3 250/5A 2, 5VA Klasse 0, 5 MessEG konform
174,70 € / Stück* -
LVZWE600Stromwandler für LV NH1-3 600/1A 5VA Klasse 1
77,30 € / Stück* -
LVZWE400Stromwandler für LV NH1-3 400/1A 5VA Klasse 1
73,20 € / Stück* -
LVZW600Stromwandler für LV NH1-3 600/5A 5VA Klasse 1
68,60 € / Stück* -
LVZW500Stromwandler für LV NH1-3 500/5A 5VA Klasse 1
69,70 € / Stück* -
LVZW400Stromwandler für LV NH1-3 400/5A 5VA Klasse 1
68,60 € / Stück* -
LVZW250Stromwandler für LV NH1-3 250/5A 5VA Klasse 1
68,60 € / Stück*
-
LVZRATV
Reserveplatzabdeckung 100mm Einbautiefe 150mm zu NH1-NH3 185mm transparent
85,90 € / Stück* -
LVZAWSeitlicher Abstützwinkel fv+ / LV für die Befestigung der Blendstreifenprofile
7,50 € / Stück* -
LVZGETVGeräteträger LV eine DIN-Halterung vorne, mit Aufnahme Trennklemmen
79,30 € / Stück* -
LVZBERASchutzstopfen zu Reserveplatzabdeckung LVZRAT
2,95 € / Stück* -
LV8ZMBMessgerätehalter lang FV+ Gr. 1-3 , Höhe 120mm, als Blindelement
27,00 € / Stück* -
LV8ZMKBMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für Messgeräte 72x72mm
12,50 € / Stück* -
LV8ZMKDMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für steckbare Messgeräte, 3-phasig
33,80 € / Stück* -
LV8ZMKEMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für steckbare Messgeräte, 1-phasig
20,30 € / Stück* -
LV8ZMKKMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für Messgeräte 72x72mm
8,60 € / Stück*
-
LVZ0820
Befestigungsschrauben LV M8x20 für Sammelschienenanschluss, LV NH1-3
8,40 € / Stück* -
LVZSI
Innensechskantschrauben LV NH1-3 M12x30 mit aufgerolltem Federelement
7,50 € / Stück* -
LVZ1230Befestigungsschrauben LV M12x30 mit Federelement für Sammelschienenanschluss
10,10 € / Stück* -
LVZSRSchrauben M12x30 für Sammelschienenanschluss rostfrei
10,30 € / Set* -
LVZSGSchrauben M12x30 für Sammelschienenanschluss rostgeschützt
15,10 € / Set*
-
LVZRADReserveplatzabdeckung LV, 100mm breit, Gr.1-3 zur Abdeckung der Stromschienen
30,40 € / Stück* -
LVZRAReserveplatzabdeckung LV, 150mm breit, Gr.1-3 zur Abdeckung der Stromschienen
61,80 € / Stück* -
LV8ZAGAusgleichsblende lang FV+, Längenausgl. bis 100mm, Einbautiefe bis Front 150mm
24,70 € / Stück*
-
LVZTWTrennwand LV für Anschlussraum NH1-3, für lange Kabelschuhe Länge 95mm
10,00 € / Stück* -
LVZSRKEinlegeklemme Stahl LV NH1-3 185mm, bis 240mm² re/se, rostgeschützt
85,80 € / Stück* -
LVZASRAnschlussset für 2 x 300mm², rostgeschützt, für NH-Schaltleisten Gr. 1-3
148,50 € / Stück* -
LVZKHKabelhalter klickbar für LV NH1-3, Stromwandlerverdrahtung
14,70 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom400 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.4120 kA
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V400 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V400 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 690V400 A
-
Bemessungsstrom bei Ue=400V AC gemäß IEC 61439-1 5.3.2400 A
-
Bemessungsstrom bei Ue=690V AC gemäß IEC 61439-1 5.3.2400 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V gemäß IEC 61439-1 3.8.10.4100 kA
-
Nennstrom für kurze Zeit Icw 1s mit Verriegelungssystem IEC 6094715 kA
-
Nennstrom für Sicherungseinsätze25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A
-
Nennstrom für kurze Zeit Icw 1s IEC 6094710 kA
Sicherung
-
SicherungsgrößeNH2
Konnektivität
-
AnschlussartSchraubanschluss
-
MontageartSchraubanschluss
Anschluss
-
Art der AnschlussraumabdeckungStandard-Anschlussraumabdeckung
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment32 - 32 Nm
-
Drehmoment zur Befestigung auf Sammelschiene32 - 32 Nm
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele800
-
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.41000
Sicherheit
-
IP-Klasse (Ingress Protection)IP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp8 kV
-
Bemessungsbetriebsspannung Ue690 - 690 V
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe772 mm
-
Tiefe189 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom54 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert34 W
-
Verlustleistung bei Volllast156 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeJa
Funktionen
-
Doppelt unterbrechendJa
Werkstoff
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)14 %
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

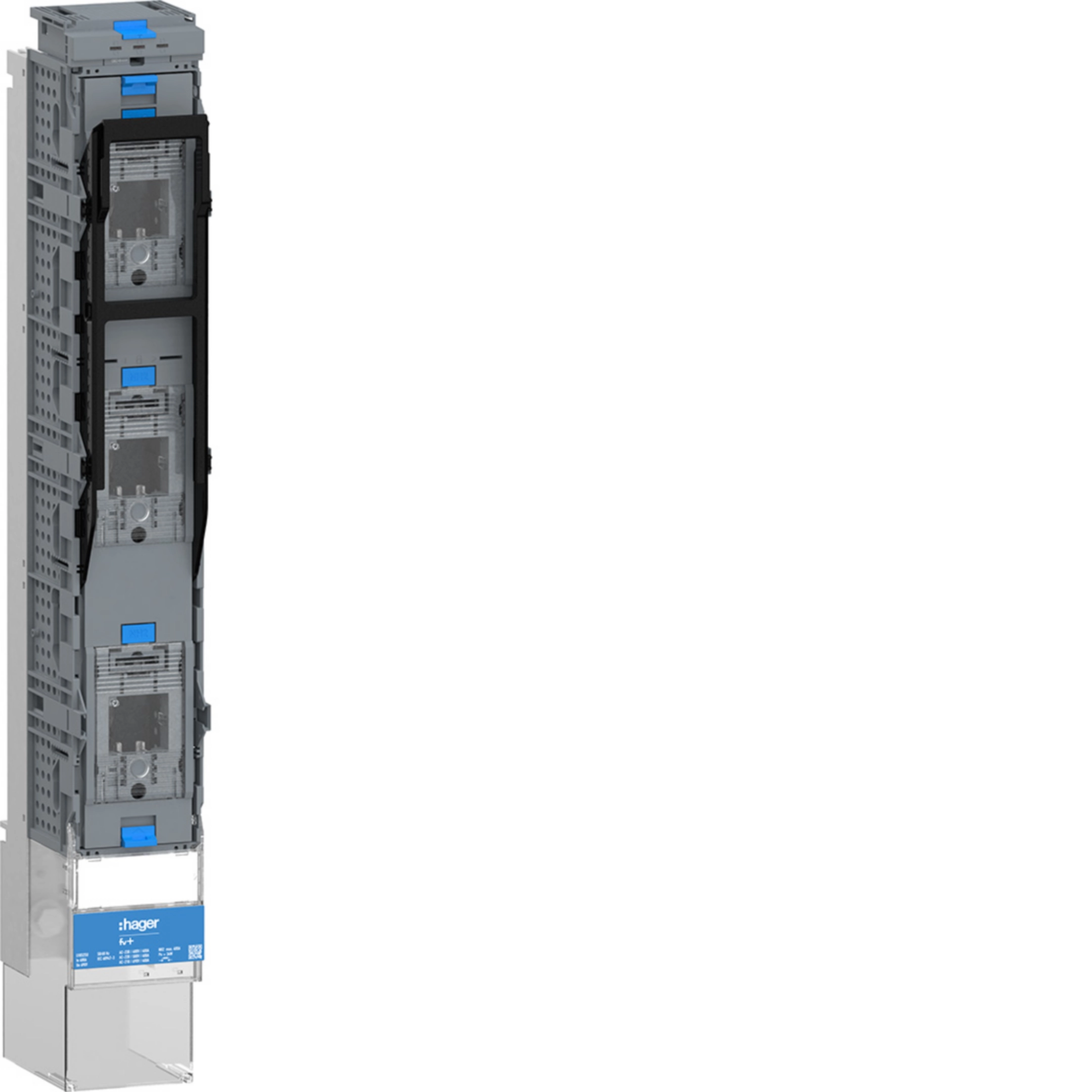

Produktbild LV8SG2STPSU
-
Produktdatenblatt

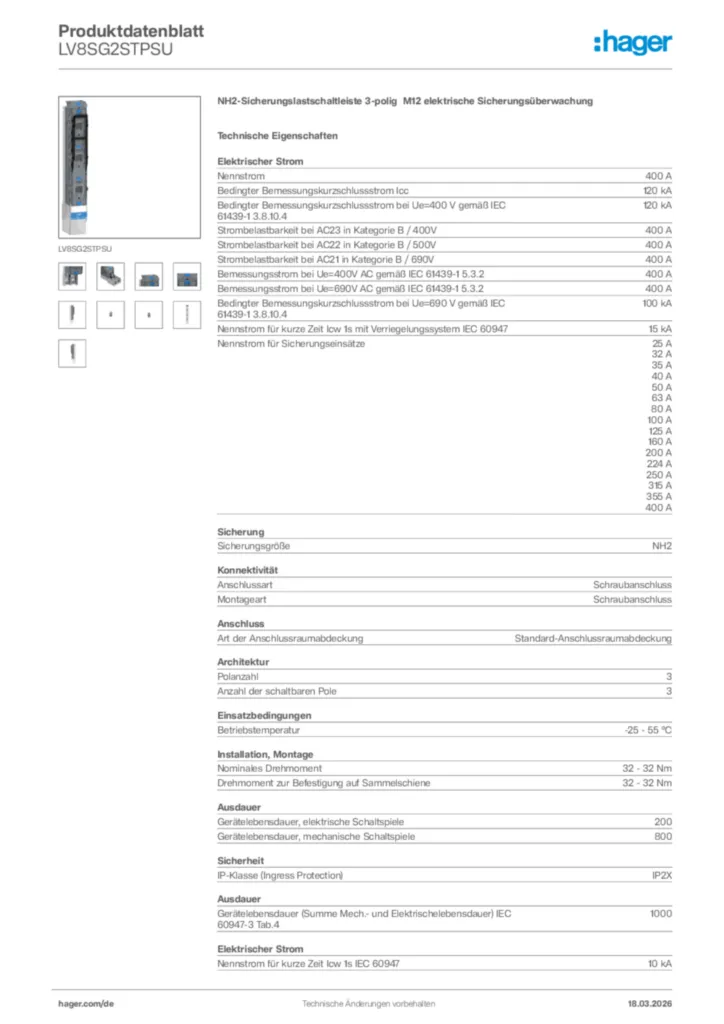

Hager Produktdatenblatt LV8SG2STPSU
NH2-Sicherungslastschaltleiste 3-polig M12 elektrische Sicherungsüberwachung
PDF -
Montageanleitung
Montageanleitung International 2025-10-24
PDF17,72 MB
Montageanleitung International 2026-03-24
PDF39,54 MB
Montageanleitung de-DE 2026-03-26
PDF52,04 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-12-08
PDF426,41 kB
Konformitätserklärung en-GB 2025-12-08
PDF442,34 kB
