Stromwandlerblock für LV NH1-3 3-Phasen 200/5A 2,5VA Klasse 0,5S LVZWB200
EAN
4049857138968
Marke
Hager
VPE
1 Stück
Preisgruppe
H603
Passende Tools
Preis
241,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Bei Bestellung der Leisten mit folgenden Artikelnummern LVSG1CPX, LVSG2CPX oder LVSG3CPX und die Montage im univers-System
wird eine lange Anschlussraumabdeckung (LVZAL) zusätzlich benötigt.
wird eine lange Anschlussraumabdeckung (LVZAL) zusätzlich benötigt.
Technische Merkmale
Funktionen
-
Genauigkeitsklasse0.5 S
Leistung
-
Leistung2,50 VA
Abmessungen
-
Höhe136 mm
-
Breite99 mm
-
Tiefe204 mm
Konnektivität
-
AnschlussartSchraubanschluss
Frequenz
-
Frequenz50 - 60 Hz
Spannung
-
Isolationsspannung Ui3000 V
Einsatzbedingungen
-
Betriebstemperatur-40 - 40 °C
-
Lager-/Transporttemperatur-40 - 75 °C
Sicherheit
-
IP-Klasse (Ingress Protection)IP10
Elektrischer Strom
-
Maximalstrom Primärseite200 A
-
Maximalstrom Sekundärseite5 A
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

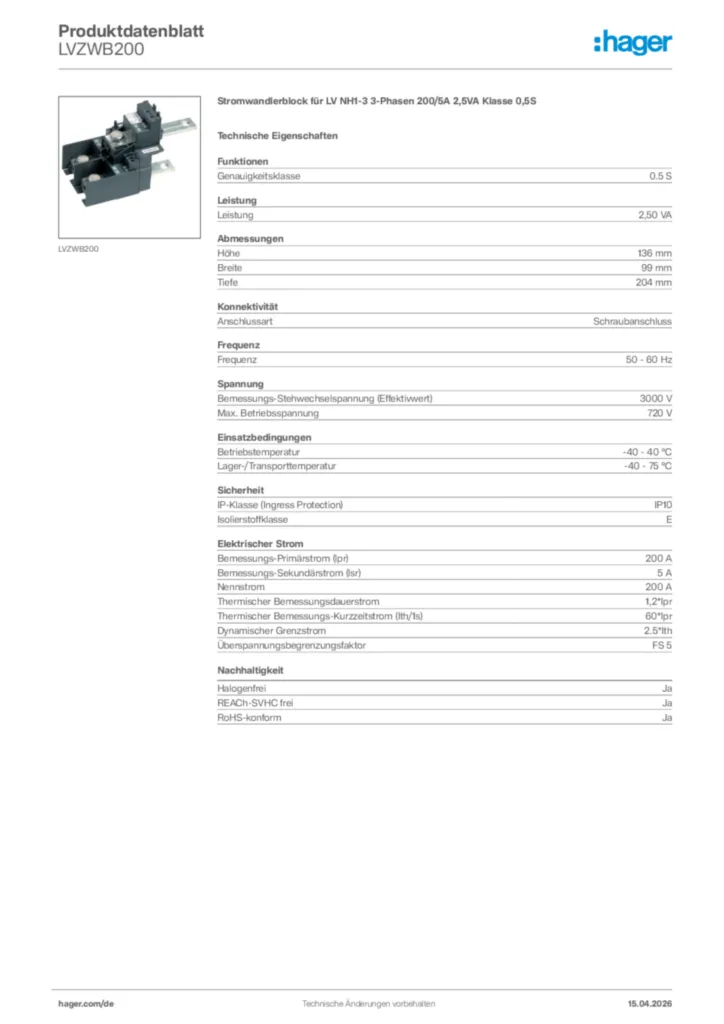

Produktbild LVZWB200
-
Montageanleitung
Montageanleitung für LVZWB200 - Stromwandlerblock für LV NH1-3 3-Phasen (Stand: 07.2013)
Montageanleitung International 2020-01-01
PDF48,05 kB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technische Beilage (single-product)
Technischer Anhang - Sicherungsmaterial
Stand: 01.04.2022
PDF10,89 MB
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung en-GB, de-DE 2023-02-21
PDF698,08 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LVDR1260CPXNH-Sicherungs-Lastschaltleiste LV NH3 185mm 3-polig M12 doppelt1.398,00 €/ Stück * -
2
LVDR800CPXNH-Sicherungs-Lastschaltleiste LV NH2 185mm 3-polig M12 doppelt1.231,50 €/ Stück * -
3
LVS00100RPNH-Sicherungs-Lastschaltleiste LV NH00 100mm 3-polig Direktanschluss289,10 €/ Stück * -
4
LVS00100SPNH-Sicherungs-Lastschaltleiste LV NH00 100mm 3-polig M8258,90 €/ Stück * -
5
LVS00100SPSUNH-Sicherungs-Lastschaltleiste LV NH00 100mm 3-polig M8 Überwachung349,80 €/ Stück *
Ausschreibungstext
Stromwandlerblock für LV NH1-3 3-Phasen 200/5A 2,5VA Klasse 0,5S
Wandlerblock für NH-Sicherungslastschaltleiste der Serie LVS Größe NH 1-3, einfach nachrüstbar im Abgangsbereich, Wandler gemäß DIN EN 60044-1. Abgriffe S1, S2 und Spannung für jede Phase von vorne leicht zugänglich. Mit Schraubanschluss M12, inkl. Schrauben und mit kurzer Anschlussraumabdeckung (ARA).
Filter Produkttyp: Rohrstabstromwandler
Genauigkeitsklasse: 0.5 S
Leistung: 2,50 VA
Anschluss-/Steckertyp: Schraubanschluss
Frequenz: 50 - 60 Hz
Isolationsspannung Ui: 3000 V
Betriebstemperatur: -40 - 40 °C
Lager-/Transporttemperatur: -40 - 75 °C
Fabrikat : Hager oder gleichwertig
Artikel : LVZWB200
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Wandlerblock für NH-Sicherungslastschaltleiste der Serie LVS Größe NH 1-3, einfach nachrüstbar im Abgangsbereich, Wandler gemäß DIN EN 60044-1. Abgriffe S1, S2 und Spannung für jede Phase von vorne leicht zugänglich. Mit Schraubanschluss M12, inkl. Schrauben und mit kurzer Anschlussraumabdeckung (ARA).
Filter Produkttyp: Rohrstabstromwandler
Genauigkeitsklasse: 0.5 S
Leistung: 2,50 VA
Anschluss-/Steckertyp: Schraubanschluss
Frequenz: 50 - 60 Hz
Isolationsspannung Ui: 3000 V
Betriebstemperatur: -40 - 40 °C
Lager-/Transporttemperatur: -40 - 75 °C
Fabrikat : Hager oder gleichwertig
Artikel : LVZWB200
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
