Deutschland
NH1-Sicherungslastschaltleiste 3-pol M12 elektrische Überwachung kurze Abdeckung LV8SG1STPSUS
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Preis auf Anfrage
Bald verfügbar
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Elektrischer Strom
-
Nennstrom250 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.4120 kA
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V250 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V250 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 690V250 A
-
Bemessungsstrom bei Ue=400V AC gemäß IEC 61439-1 5.3.2250 A
-
Bemessungsstrom bei Ue=690V AC gemäß IEC 61439-1 5.3.2250 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V gemäß IEC 61439-1 3.8.10.4100 kA
-
Nennstrom für kurze Zeit Icw 1s mit Verriegelungssystem IEC 6094715 kA
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 8 A, 10 A, 16 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A
-
Nennstrom für kurze Zeit Icw 1s IEC 6094710 kA
Sicherung
-
SicherungsgrößeNH1
Konnektivität
-
AnschlussartSchraubanschluss
-
MontageartSchraubbefestigung
Anschluss
-
Art der AnschlussraumabdeckungKurze Anschlussraumabdeckung
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment32 - 32 Nm
-
Drehmoment zur Befestigung auf Sammelschiene32 - 32 Nm
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.41600
Sicherheit
-
IP-Klasse (Ingress Protection)IP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp8 kV
-
Bemessungsbetriebsspannung Ue690 - 690 V
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe702 mm
-
Tiefe189 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom26 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert23 W
-
Verlustleistung bei Volllast95 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeJa
Funktionen
-
Doppelt unterbrechendJa
Werkstoff
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)14 %
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

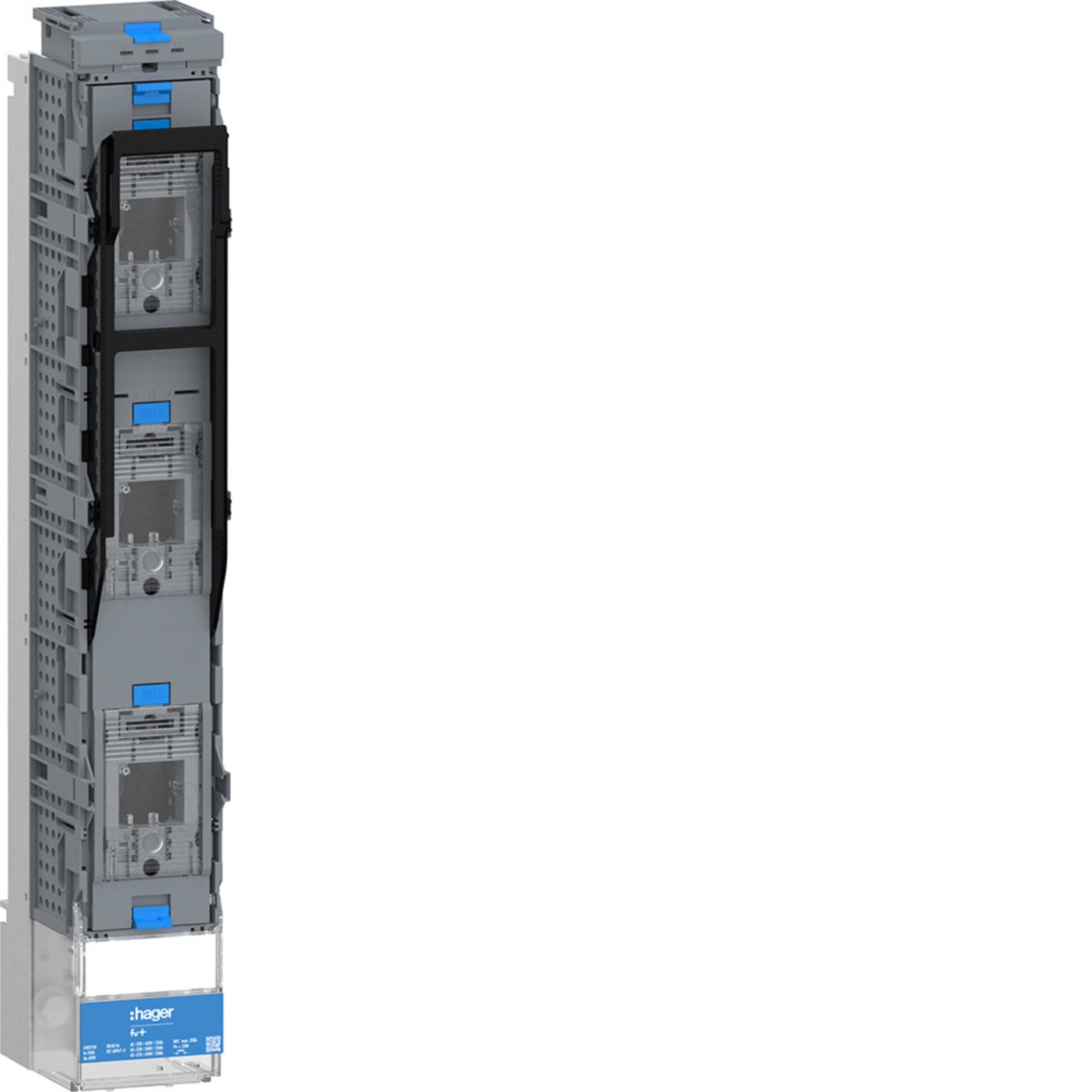

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LV8SG1STPSUS
-

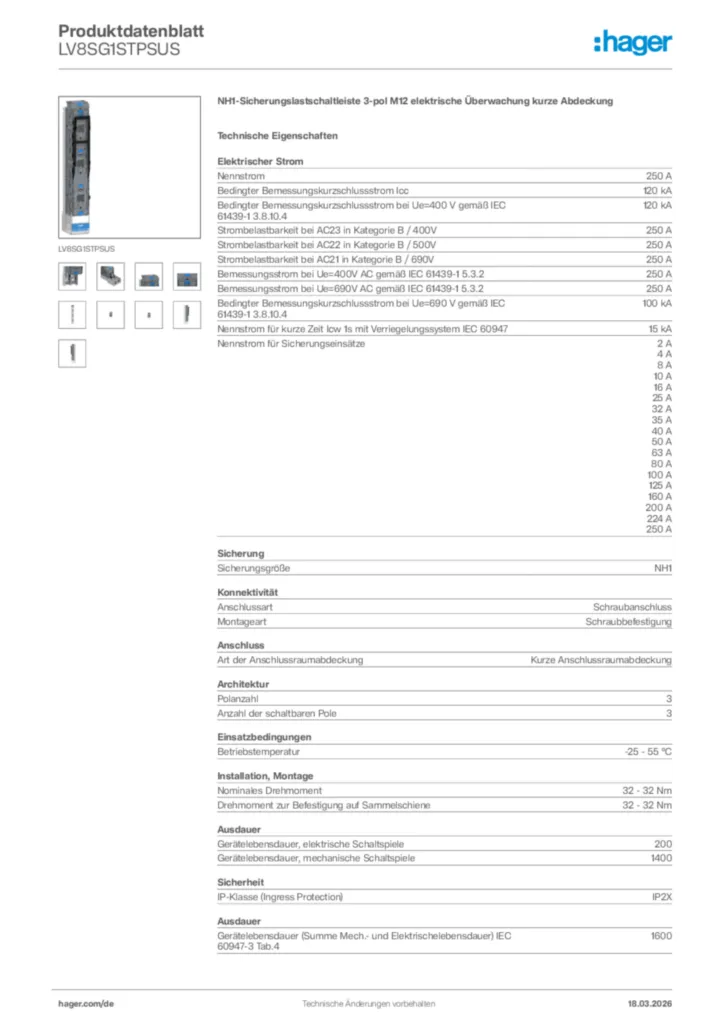

Produktdatenblatt
Hager Produktdatenblatt LV8SG1STPSUS
NH1-Sicherungslastschaltleiste 3-pol M12 elektrische Überwachung kurze Abdeckung
PDF -

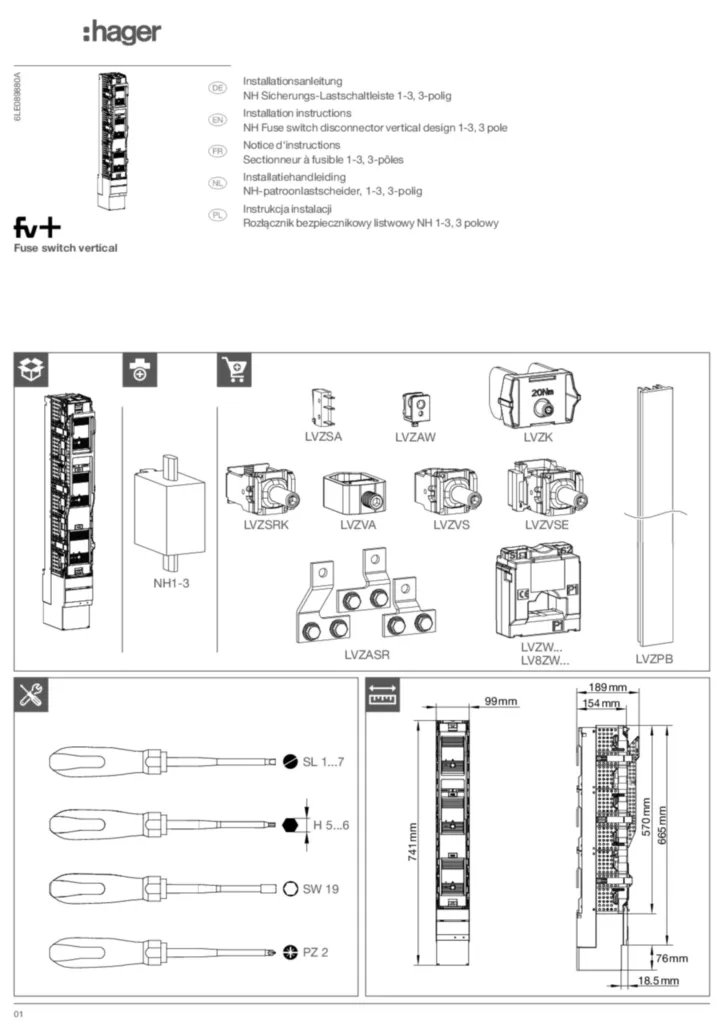

Montageanleitung
Montageanleitung International 2025-10-24
PDF17,72 MB -

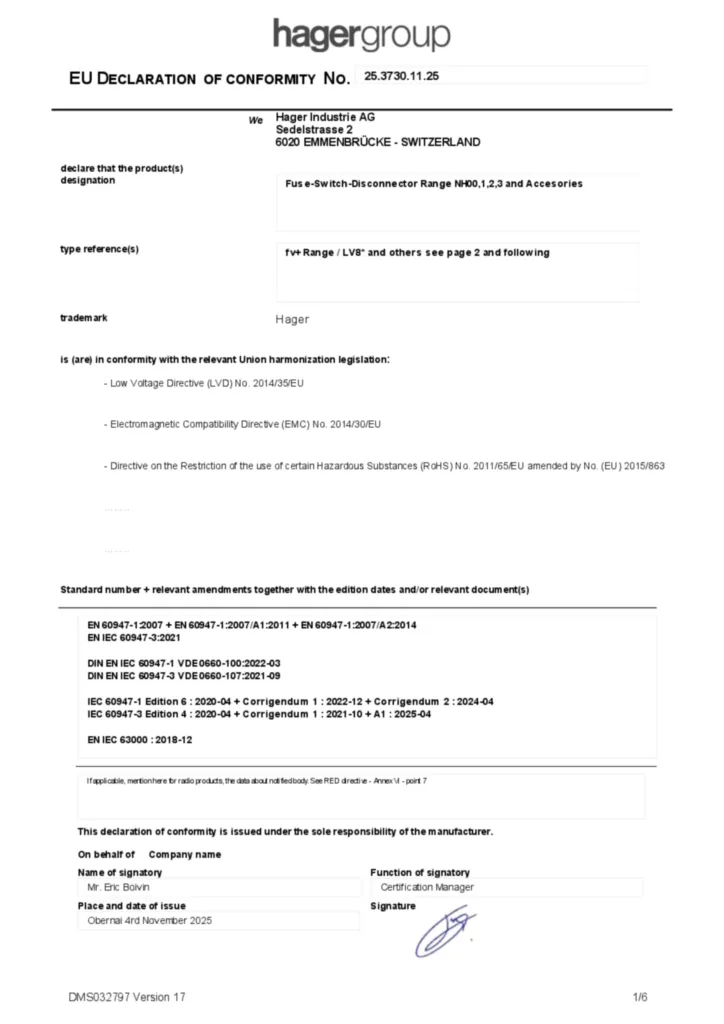

Konformitätserklärung
Konformitätserklärung en-GB 2025-12-08
PDF426,41 kB
Konformitätserklärung en-GB 2025-12-08
PDF442,34 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LVSR3TPNH-Sicherungs-Lastschaltleiste LV NH3 185mm 3-polig Kopplung innenPreis1.133,00 €/ Stück * -
2
LVSG1CPXNH-Sicherungs-Lastschaltleiste LV NH1 185mm 3-polig M12Preis565,70 €/ Stück * -
3
LVTG1000TPNH-Lasttrennleiste LV NH3/1000A 185mm 3-polig Kopplung innenPreis1.156,00 €/ Stück * -
4
LVDR1260CPXNH-Sicherungs-Lastschaltleiste LV NH3 185mm 3-polig M12 doppeltPreis1.419,00 €/ Stück * -
5
LVSG2CPXNH-Sicherungs-Lastschaltleiste LV NH2 185mm 3-polig M12Preis572,10 €/ Stück *
Ausschreibungstext
NH1-Sicherungslastschaltleiste 3-pol M12 elektrische Überwachung kurze Abdeckung
NH-Sicherungslasttrennschalter in Leistenbauform nach IEC/EN 60947-3, VDE 0660 Teil 107;
Die Leisten sind verschließbar und plombierbar.
Sammelschienenabstand 185 mm, Baubreite 100mm (für Festeinbautechnik);
Ausführung mit einer elektronischen Sicherungsüberwachung (ESÜ);
Optional mit Hakenklemme möglich;
Als Zubehör stehen Hilfskontakte, Kabelanschlussklemmen, Stromwandler, Mikroschalter zur Schaltstellungsanzeige zur Verfügung;
Parkstellung;
Ein verschiebbares und verriegelbares Sichtfenster zur Spannungsprüfung;
Leistungsschild im eingebauten Zustand lesbar;
VDE konform;
Erfüllen der RoHS und REACH Umweltvorschriften und Bereitstellung der Umweltinformation durch ein Produktumweltprofil (PEP - Product Environmental Profile)
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 32 - 32 Nm
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 10 kA
Isolationsspannung Ui: 1000 V
Abstand Sammelschienen: 185 mm
Höhe: 702 mm
Tiefe: 189 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 50,44 W
Gesamtverlustleistung unter Nennstrom: 26 W
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : LV8SG1STPSUS
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
NH-Sicherungslasttrennschalter in Leistenbauform nach IEC/EN 60947-3, VDE 0660 Teil 107;
Die Leisten sind verschließbar und plombierbar.
Sammelschienenabstand 185 mm, Baubreite 100mm (für Festeinbautechnik);
Ausführung mit einer elektronischen Sicherungsüberwachung (ESÜ);
Optional mit Hakenklemme möglich;
Als Zubehör stehen Hilfskontakte, Kabelanschlussklemmen, Stromwandler, Mikroschalter zur Schaltstellungsanzeige zur Verfügung;
Parkstellung;
Ein verschiebbares und verriegelbares Sichtfenster zur Spannungsprüfung;
Leistungsschild im eingebauten Zustand lesbar;
VDE konform;
Erfüllen der RoHS und REACH Umweltvorschriften und Bereitstellung der Umweltinformation durch ein Produktumweltprofil (PEP - Product Environmental Profile)
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 32 - 32 Nm
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 10 kA
Isolationsspannung Ui: 1000 V
Abstand Sammelschienen: 185 mm
Höhe: 702 mm
Tiefe: 189 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 50,44 W
Gesamtverlustleistung unter Nennstrom: 26 W
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : LV8SG1STPSUS
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
