Leistungsschalter h3+ P630 Energy 3P3D 630A 40kA FTC

HNW630NR

  • Kompakt­leis­tungs­schalter

Leistungsschalter h3+ P630 Energy 3P3D 630A 40kA FTC HNW630NR

EAN
3250613197650
Marke
Hager
VPE
1 Stück
Preisgruppe
H406
Passende Tools
  • Hagerplan - Der Ausschreibungstextkonfigurator
Preis
2.700,50 €
/ Stück *
2.700,50 €
/ Stück *
Fachgroßhandel finden

Um Zugang zum Shop zu erhalten, müssen Sie mit Ihrem MyHager-Konto eingeloggt sein.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext

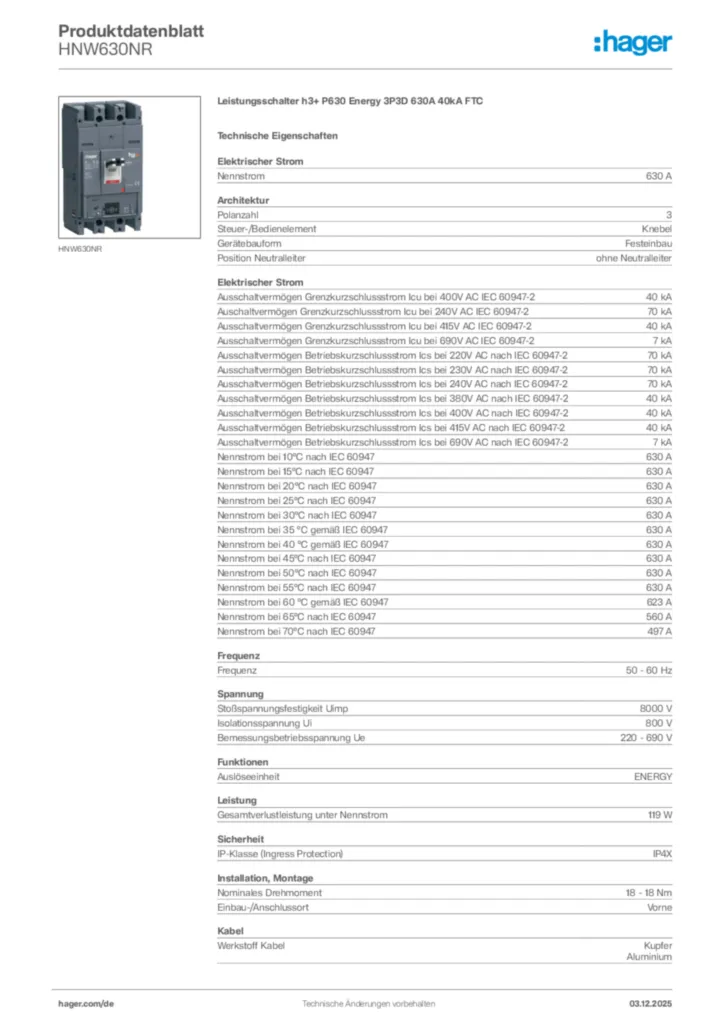

Kontakt Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 2 Produkte verfügbar
  • Adapter für Zusatz­da­ten­kabel 10 Produkte verfügbar
  • Hilfs­-­Netz­werk­funk­ti­onen 2 Produkte verfügbar
  • Elek­tri­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
  • Adapter für Kommu­ni­ka­ti­ons­technik 1 Produkte verfügbar
  • Mehr sehen 68 weitere Produkte verfügbar

Vervollständigen Sie Ihr System

  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
  • Adapter für Zusatz­da­ten­kabel
  • Hilfs­-­Netz­werk­funk­ti­onen
  • Elek­tri­sches Zubehör für Nieder­span­nungs­kom­po­nenten
  • Adapter für Kommu­ni­ka­ti­ons­technik
  • DC-Span­nungs­ver­sor­gung
  • Arbeitsstromaus­löser
  • Unter­span­nungs­aus­löser
  • Hilfs­schal­ter­block
  • Verrie­ge­lungs­funk­ti­onen
  • Hilfs­-­Ver­rie­ge­lungs­kabel
  • Hand­griff für Schalt­ge­räte
  • Moto­r­an­trieb
  • Türkupp­lungs­griff
  • Antriebs­welle für Leis­tungs­schalter
  • Verbin­dungs­funk­ti­onen
  • Phasen­tren­nungs­funk­ti­onen
  • Klem­me­n­ab­de­ckung
  • Zubehör
  • HTC100H

    Halterung für Kom-Modul seitlich am Leistungsschalter h3+

    38,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXS920H

    Achsenführung für Drehantrieb bei Schranktürmontage P160-P250-x630-P630

    30,20 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HTC130H

    Adapterkabel für OAC- und PTA-Kontaktstecker 1,20 m h3+

    71,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HTC140H

    Anschlusskabel mit CIP-Stecker für Spannungsversorgung 1,20 m h3+

    71,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HTC150H

    Anschlusskabel mit ZSI-Stecker 1,20 m h3+

    71,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HTC160H

    Anschlusskabel mit NSP-Stecker für Neutralleiterpotenzial 1,20 m für h3+ Energy

    42,00 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HTC330H

    Verbindungskabel mit CIP-Stecker auf CIP-Stecker 0,5 m h3+

    67,80 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HTC340H

    Verbindungskabel mit CIP-Stecker auf CIP-Stecker 1,5 m h3+

    76,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HTC350H

    Verbindungskabel mit CIP-Stecker auf CIP-Stecker 3 m h3+

    94,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HTC360H

    Verbindungskabel mit CIP-Stecker auf CIP-Stecker 5 m h3+

    113,80 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HTC370H

    Verbindungskabel mit CIP-Stecker auf CIP-Stecker 10 m h3+

    196,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HTL010H

    h3 + MIP zu USB Kabeladapter

    246,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HTC310H

    Kommunikationsmodul Modbus RTU h3+ Energy

    351,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HTC320H

    Kommunikationsmodul Modbus RTU mit 2 Ein- und 2 Ausgängen

    421,00 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HTD210H

    Display zum Türeinbau 96x96mm für Leistungsschalter h3+ / hw+ (Energy)

    374,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HTG465H

    Modbus-Kabel 3 m mit RJ45-Stecker und Erdanschlusskabel

    97,50 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HTG911H

    Spannungsversorgung 24 V DC 2,5A 70°C

    229,10 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA001H

    Arbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)

    80,50 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA002H

    Arbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)

    80,50 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA003H

    Arbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)

    80,50 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA004H

    Arbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)

    73,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA005H

    Arbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)

    73,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA011H

    Unterspannungsauslöser für 24V DC (x160-P160-x250-P250-x630-P630)

    92,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA013H

    Unterspannungsauslöser für 100-120V AC (x160-P160-x250-P250-x630-P630)

    92,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA014H

    Unterspannungsauslöser für 200-240V AC (x160-P160-x250-P250-x630-P630)

    92,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA015H

    Unterspannungsauslöser für 380-450V AC (x160-P160-x250-P250-x630-P630)

    92,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA051H

    Unterspannungausloser mit Zeitverzögerung 24V DC (x160-P160-P250-P630)

    182,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA053H

    Unterspannungausloser mit Zeitverzögerung 110-120V AC (x160-P160-P250-P630)

    182,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA054H

    Unterspannungausloser mit Zeitverzögerung 220-240V AC (x160-P160-P250-P630)

    182,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA055H

    Unterspannungausloser mit Zeitverzögerung 380-450V AC (x160-P160-P250-P630)

    182,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA021H

    Hilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)

    49,50 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA024H

    Signalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)

    83,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA025H

    Hilfsschalter für Baugröße Wechslerkontakt 125V AC (x/P160-x/P250-x/P630)

    83,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA026H

    Signalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC

    80,50 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXS120H

    Schaltzykluszähler h3+ Energy

    176,50 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXS121H

    Hilfs- und Signalkontakt 230V AC, 125V DC und Schaltzykluszähler für h3+ Energy

    254,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXS122H

    Hilfs- und Signalkontakt 125V AC, 30 V DC und Schaltzykluszähler für h3+ Energy

    254,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA039H

    Knebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)

    8,50 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXB070H

    Bowdenzug 1 m zur mechansiche Verriegelung von Leistungsschaltern

    29,20 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXB071H

    Bowdenzug 1,5 m zur mechansiche Verriegelung von Leistungsschaltern

    37,10 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXS999H

    Ronis Schlüssel

    53,20 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXW066H

    mech. Verriegelungset für 3P und 4P x630/P630 (Bowdenzug) für alle Antriebe

    77,20 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXW165H

    mech. Verriegelungsset 3P x/P630 mit Schaltgestänge (komp. mit Motor+Kipphebel)

    233,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXW888H

    Schlüsselverriegelungsset für Drehgriff x630&P630

    50,30 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXB069H

    Elektr.Verrieglungskabel für Leistungsschalter zwischen x/h/P250 & h/P400-630

    40,30 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXD068H

    Elektr.Verriegkabl. h400-h/P630-h1000

    56,20 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXW030H

    Drehgriff x/P630, direkt

    65,20 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXW031H

    Grauer Drehgriff x/P630, an der Tür

    112,80 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXW033H

    Hebel-Erweiterung P630

    18,20 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXW040H

    Motorantrieb für Baugröße x630/P630 24-48VDC mit Autoreset

    1.039,20 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXW040HK

    Motorantrieb x630/P630 24-48VDC mit Autoreset, abschließbar

    1.167,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXW041H

    Motorantrieb für Baugröße x630/P630 100-120VDC mit Autoreset

    1.059,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXW041HK

    Motorantrieb x630/P630 100-120VDC mit Autoreset, abschließbar

    1.167,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXW042H

    Motorantrieb für Baugröße x630/P630 100-240VAC mit Autoreset

    1.059,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXW042HK

    Motorantrieb x630/P630 100-240VAC mit Autoreset, abschließbar

    1.167,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXW043H

    Motorantrieb für Baugröße x630/P630 24-48VDC ohne Autoreset

    1.059,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXW043HK

    Motorantrieb x630/P630 24-48VDC ohne Autoreset, abschließbar

    1.167,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXW044H

    Motorantrieb für Baugröße x630/P630 100-240VAC ohne Autoreset

    1.059,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXW044HK

    Motorantrieb x630/P630 100-240VAC ohne Autoreset, abschließbar

    1.167,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXW046H

    Motorantrieb für Baugröße x630/P630 100-120VDC ohne Autoreset

    1.059,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXW046HK

    Motorantrieb x630/P630 100-120VDC ohne Autoreset, abschließbar

    1.167,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXW901H

    Griffgröße 2 IP55 (Griff sq : 10x10mm)

    77,20 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXW912H

    Achse 14x14mm 200mm (10x10mm)

    42,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXW913H

    Achse 14x14mm 320mm (10x10mm)

    65,30 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXW915H

    Achse 14x14mm 500mm (10x10mm)

    95,50 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HYD033H

    Rückanschluss für Baugröße x/P630 3polig

    101,00 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HYW001H

    Klemmen x630/P630 Cu/Al version 3Polig 1x 35-300mm²

    177,80 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HYW007H

    Klemmen x630/P630 Cu/Al version 3Polig 2x 35-300mm²

    234,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HYW013H

    Anschlussverlängerung für x630/P630 4Polig (630A max)

    110,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HYW014H

    Anschlussverbreiterung für Baugröße x630/P630 3Polig (bis zu 630A)

    86,50 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HYW019H

    Phasentrennwände x630/P630 3/4P

    24,20 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HYW021H

    Klemmenabdeckung für Anschlussverlängerung x630/P630 3P

    90,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HYW023H

    Klemmenabdeckung für Anschlussverlängerung gespreizt x630/P630 3P

    90,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HYW025H

    Klemmenabdeckung Rückanschluss und Plug-in x630/P630 3P

    90,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HYW050H

    Klemmenabdeckung rückseitig für Anschlussverlängerung P630 3P

    65,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HYW052H

    Klemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P630 3P

    65,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HTG471H

    Modbus-Kabel mit RJ45 - RJ45 und Schirmerdungsanschlussleitung 1 m

    35,30 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HTG472H

    Modbus-Kabel mit RJ45 - RJ45 und Schirmerdungsanschlussleitung 2 m

    47,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HTG474H

    Modbus-Kabel mit RJ45 - RJ45 und Schirmerdungsanschlussleitung 5 m

    60,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HTG480H

    Modbus-Kabel RJ45 - RJ45 0,2 m

    27,30 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HTG481H

    Modbus-Kabel RJ45 - RJ45 1 m

    30,00 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HTG482H

    Modbus-Kabel RJ45 - RJ45 2 m

    37,00 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HTG484H

    Modbus-Kabel RJ45 - RJ45 5 m

    50,10 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HTG485H

    Modbus-Kabel 25 m

    142,80 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    630 A
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 400V AC IEC 60947-2
    40 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 240V AC IEC 60947-2
    70 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 415V AC IEC 60947-2
    40 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 690V AC IEC 60947-2
    7 kA
  • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics bei 220V AC nach IEC 60947-2
    70 kA
  • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics bei 230V AC nach IEC 60947-2
    70 kA
  • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics bei 240V AC nach IEC 60947-2
    70 kA
  • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics bei 380V AC nach IEC 60947-2
    40 kA
  • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics bei 400V AC nach IEC 60947-2
    40 kA
  • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics bei 415V AC nach IEC 60947-2
    40 kA
  • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics bei 690V AC nach IEC 60947-2
    7 kA
  • Nenn­strom bei 10°C nach IEC 60947
    630 A
  • Nenn­strom bei 15°C nach IEC 60947
    630 A
  • Nenn­strom bei 20°C nach IEC 60947
    630 A
  • Nenn­strom bei 25°C nach IEC 60947
    630 A
  • Nenn­strom bei 30°C nach IEC 60947
    630 A
  • Nenn­strom bei 35 °C gemäß IEC 60947
    630 A
  • Nenn­strom bei 40 °C gemäß IEC 60947
    630 A
  • Nenn­strom bei 45°C nach IEC 60947
    630 A
  • Nenn­strom bei 50°C nach IEC 60947
    630 A
  • Nenn­strom bei 55°C nach IEC 60947
    630 A
  • Nenn­strom bei 60 °C gemäß IEC 60947
    623 A
  • Nenn­strom bei 65°C nach IEC 60947
    560 A
  • Nenn­strom bei 70°C nach IEC 60947
    497 A
Archi­tektur
  • Polan­zahl
    3
  • Steu­er-/­Be­dienele­ment
    Knebel
  • Gerä­te­bau­form
    Festeinbau
  • Posi­tion Neutral­leiter
    ohne Neutral­leiter
Frequenz
  • Frequenz
    50 - 60 Hz
Span­nung
  • Stoß­span­nungs­fes­tig­keit
    8000 V
  • Isola­ti­onss­pan­nung Ui
    800 V
  • Bemes­sungs­be­triebss­pan­nung Ue
    220 - 690 V
Funk­ti­onen
  • Auslö­se­einheit
    ENERGY
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    131,6 W
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    18 - 18 Nm
  • Einbau-/­An­schlus­sort
    Vorne
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP4X
Kabel
  • Werk­stoff Kabel
    Kupfer, Alumi­nium
Kompa­ti­bi­lität
  • Geeignet für FI-Block
    Ja
  • Geeignet für DIN Schiene
    Nein
  • Geeignet für Vertei­ler­einbau
    Ja
Abmes­sungen
  • Höhe
    260 mm
  • Breite
    140 mm
  • Tiefe
    150 mm
Einstel­lungen
  • Einstell­be­reich des kurz­zeit­ver­zö­gerten Kurz­schluss­aus­lö­sers
    341,25 - 6300,0 A
Elek­tri­scher Schutz
  • Über­lastschutz lang­zeit­ver­zö­gert (ltd): Ansprechwert zeit (tr)
    0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
  • Kurz­schluss­schutz kurz­zeit­ver­zö­gert (std): Ansprechwert (Isd)
    1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
  • Kurz­schluss­schutz kurz­zeit­ver­zö­gert (std): Verzö­ge­rungs­zeit (tsd)
    50 ms, 100 ms, 200 ms, 300 ms, 400 ms
  • Kurz­schluss­schutz (li): momen­taner Einstell­ko­ef­fi­zient
    3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

Zertifizierungen und Dokumente

PEP Dokument International 2024-03-05
PDF
426,11 kB
REACH declaration HNW630NR (english)
PDF
103,34 kB
RoHS declaration HNW630NR (english)
PDF
103,84 kB

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild HNW630NR | Hager Deutschland

    Produktbild HNW630NR

  • Betriebsanleitung

    Bild Kommunikationshandbuch für h3+ Leistungsschalter bis 250 A (DE, 2019-01) | Hager Deutschland

    Kommunikationshandbuch für h3+ Leistungsschalter bis 250 A (DE, 2019-01)

    Betriebsanleitung de-DE 2019-01-31

    PDF
    5,94 MB
    Bild Operating manual International 2020-09-21 | Hager Deutschland

    Operating manual International 2020-09-21

    Betriebsanleitung International 2020-09-21

    PDF
    13,53 MB
  • Bedienungsanleitung

    Bild Bedienungsanleitung International 2025-01-21 | Hager Deutschland

    Bedienungsanleitung International 2025-01-21

    PDF
    10,29 MB
  • Montageanleitung

    Bild Montageanleitung für HEWxx, HEZxx, HMWxx, HMZxx, HNWxx, HNZxx, HPWxx, HTC1xx - Leistungschalter h3+/h3, Zubehör (multi-language, Stand: 10.2019) | Hager Deutschland

    Montageanleitung für HEWxx, HEZxx, HMWxx, HMZxx, HNWxx, HNZxx, HPWxx, HTC1xx - Leistungschalter h3+/h3, Zubehör (multi-language, Stand: 10.2019)

    Montageanleitung International 2019-10-09

    PDF
    2,77 MB
  • Technische Broschüre

    Bild Die Kompaktleistungsschalter-Generation h3+ | Hager Deutschland

    Die Kompaktleistungsschalter-Generation h3+

    Zuverlässiger Schutz (19DE0387)

    PDF
    9,93 MB
  • Tipps

    Bild Hager Tipp 34 | Hager Deutschland

    Hager Tipp 34

    Niederspannungs-Schaltgerätekombinationen (20DE0088)

    PDF
    3,01 MB
  • Technischer Anhang (Einzelprodukt)

    Bild Verlustleistungsdatenblatt | Hager Deutschland

    Verlustleistungsdatenblatt

    Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

    PDF
    847,80 kB
  • STEP Dateien

    Bild CAD file for MCCB 630A 3P | Hager Deutschland

    CAD file for MCCB 630A 3P

    STEP Dateien International 2023-11-24

    STP
    921,20 kB
  • Handbuch

    Bild Technical catalogue | Hager Deutschland

    Technical catalogue

    h3+ Moulded Case Circuit breakers up to 630A

    PDF
    48,15 MB
    Bild Technischer Katalog für h3+ Leistungsschalter bis 630 A (DE, 2025-03) | Hager Deutschland

    Technischer Katalog für h3+ Leistungsschalter bis 630 A (DE, 2025-03)

    Leistungsschalter bis 630A h3+

    PDF
    50,83 MB
  • Tools

    Bild Hagerplan - Der Ausschreibungstextkonfigurator | Hager Deutschland

    Hagerplan - Der Ausschreibungstextkonfigurator

    Ausschreiben leicht gemacht

    URL
  • Konformitätserklärung

    Bild Declaration | Hager Deutschland

    Declaration

    Konformitätserklärung International 2022-03-04

    PDF
    332,59 kB
    Bild Declaration | Hager Deutschland

    Declaration

    Konformitätserklärung International 2022-03-04

    PDF
    355,64 kB
    Bild EU Declaration of Conformity | Hager Deutschland

    EU Declaration of Conformity

    PDF
    588,41 kB
    Bild EU declaration of conformity | Hager Deutschland

    EU declaration of conformity

    PDF
    569,34 kB
Mehr Downloads

Ersatzteil

Mehr sehen

Weitere Produkte zu diesem System

    5
  • 1
    HEE800H - Leistungsschalter Baugröße h1000 3polig 70kA 800A LSI
    HEE800H
    Leistungsschalter Baugröße h1000 3polig 70kA 800A LSI
    Preis
    4.039,70 €
    / Stück *
    4.039,70 €
    / Stück *
  • 2
    HEE801H - Leistungsschalter Baugröße h1000 4polig 70kA 800A LSI
    HEE801H
    Leistungsschalter Baugröße h1000 4polig 70kA 800A LSI
    Preis
    5.081,10 €
    / Stück *
    5.081,10 €
    / Stück *
  • 3
    HEE970H - Leistungsschalter Baugröße h1000 3polig 70kA 1000A LSI
    HEE970H
    Leistungsschalter Baugröße h1000 3polig 70kA 1000A LSI
    Preis
    5.348,70 €
    / Stück *
    5.348,70 €
    / Stück *
  • 4
    HEE971H - Leistungsschalter Baugröße h1000 4polig 70kA 1000A LSI
    HEE971H
    Leistungsschalter Baugröße h1000 4polig 70kA 1000A LSI
    Preis
    6.775,90 €
    / Stück *
    6.775,90 €
    / Stück *
  • 5
    HEF980H - Leistungsschalter Baugröße h1600 3polig 70kA 1250A LSI
    HEF980H
    Leistungsschalter Baugröße h1600 3polig 70kA 1250A LSI
    Preis
    5.546,30 €
    / Stück *
    5.546,30 €
    / Stück *

Ausschreibungstext

Leistungsschalter h3+ P630 Energy 3P3D 630A 40kA FTC

Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Die Auslösekurve des elektronischen Auslösers lässt sich über Dreh-Rastschalter einstellen. Getrennt einstellbar sind die Auslöser für den Überlaststrom (Ir), den kurzzeitverzögerten Kurzschlussstrom (Isd) und den unverzögerten Kurzschlussschutz (Ii) sowie die Zeitverzögerung tr bei Überlast und die Zeitverzögerung tsd für kurzzeitverzögerte Kurzschlussauslösung. Zusätzlich kann durch eine aktivierbare I²t-Funktion zwischen dem Kurzschlussströmen Ii und Isd und der kurzzeitverzögerten und unverzögerten Auslösezeit die Auslösekurve umgekehrt proportional angepasst werden. Die Bereitschafts-LED leuchtet grün, wenn der Auslöser betriebsbereit ist und blinkt orange, wenn ein interner Fehler im Auslöser erkannt wird. Die LED zur Überstromanzeige beginnt rot zu blinken, wenn I = 105% Ir, und leuchtet dauerhaft rot, wenn I > 112 % Ir. Eine weitere LED signalisiert die Übertemperatur in der Auslöseeinheit. Diese leuchtet rot wenn intern 105°C überschritten werden. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar. Ein potentialfreier Alarmkontakt für die Ausschaltvorwarnung bei Gefahr einer Abschaltung durch Überlast ist standardmäßig integriert. Dieser wird bei I > 90% Ir geschlossen. Dies wird durch eine zusätzliche LED angezeigt. Sie leuchtet orange wenn der Kontakt geschlossen ist. Durch eine Schnittstelle für ein Diagnose- und Konfigurationstool kann die eingestellte Auslösekurve getestet und dokumentiert werden.

Nennstrom: 630 A
Nennstrom bei 55°C nach IEC 60947: 630 A
Polanzahl: 3
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 40 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2: 40 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690V AC IEC 60947-2: 7 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220V AC nach IEC 60947-2: 70 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 70 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240V AC nach IEC 60947-2: 70 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380V AC nach IEC 60947-2: 40 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 40 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415V AC nach IEC 60947-2: 40 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690V AC nach IEC 60947-2: 7 kA
Nennstrom bei 10°C nach IEC 60947: 630 A
Nennstrom bei 15°C nach IEC 60947: 630 A
Nennstrom bei 20°C nach IEC 60947: 630 A
Nennstrom bei 25°C nach IEC 60947: 630 A
Nennstrom bei 30°C nach IEC 60947: 630 A
Nennstrom bei 35 °C gemäß IEC 60947: 630 A
Nennstrom bei 40 °C gemäß IEC 60947: 630 A
Nennstrom bei 45°C nach IEC 60947: 630 A
Nennstrom bei 50°C nach IEC 60947: 630 A
Nennstrom bei 60 °C gemäß IEC 60947: 623 A
Nennstrom bei 65°C nach IEC 60947: 560 A
Nennstrom bei 70°C nach IEC 60947: 497 A
Frequenz: 50 - 60 Hz
Isolationsspannung Ui: 800 V
Bemessungsbetriebsspannung Ue: 220 - 690 V
Gesamtverlustleistung unter Nennstrom: 131,6 W
Auslöseeinheit: ENERGY
IP-Klasse (Ingress Protection): IP4X
Nominales Drehmoment: 18 - 18 Nm
Einbau-/Anschlussort: Vorne

Fabrikat : Hager oder gleichwertig
Artikel : HNW630NR
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!
Exportieren
Bild Technische Fragen? | Hager Deutschland

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701
