Kompaktleistungsschalter

Leistungsschalter h3+ P630 Energy 4P4D N0-50-100% 250A 50kA FTC HMW251NR

Name: HMW251NR
Brand: Hager
SKU: HMW251NR20
Price: 3045.2 EUR

EAN

3250613197506

Marke

Hager

VPE

1 Stück

Preisgruppe

H406

Passende Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Preis

3.045,20 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

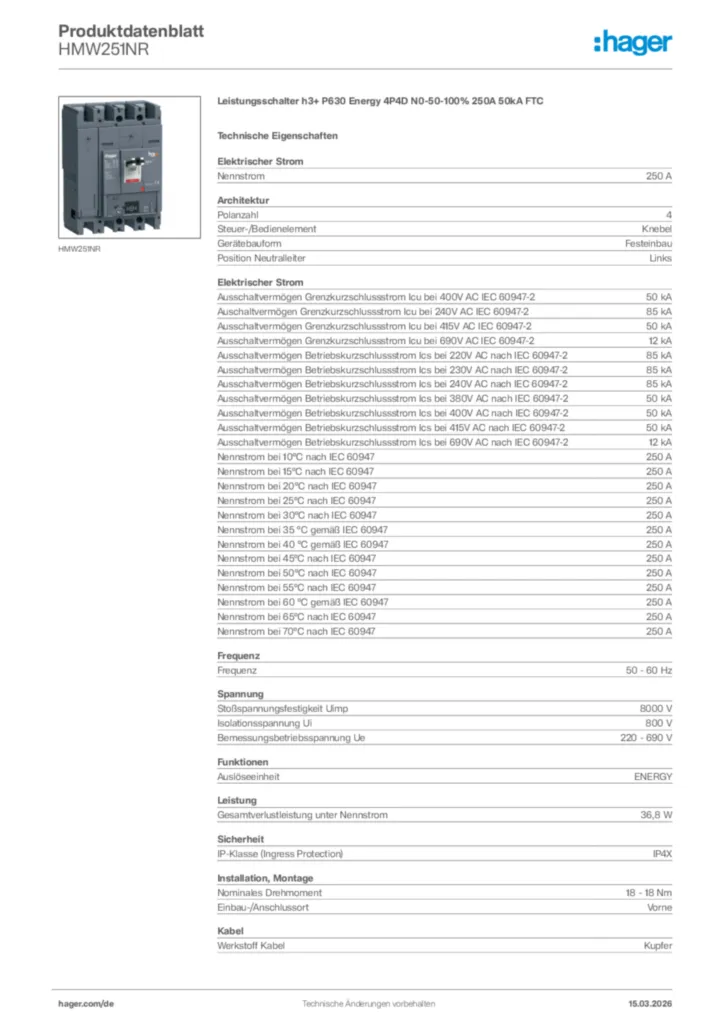

Kontakt Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

AOB MCCB Typ A 4 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 2 Produkte verfügbar
Adapter für Zusatzdatenkabel 9 Produkte verfügbar
Hilfs-Netzwerkfunktionen 2 Produkte verfügbar
Elektrisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Mehr sehen 69 weitere Produkte verfügbar

Technische Merkmale

Nennstrom

250 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2

50 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2

85 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2

50 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690V AC IEC 60947-2

12 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220V AC nach IEC 60947-2

85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2

85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240V AC nach IEC 60947-2

85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380V AC nach IEC 60947-2

50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2

50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415V AC nach IEC 60947-2

50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690V AC nach IEC 60947-2

12 kA
Nennstrom bei 10°C nach IEC 60947

250 A
Nennstrom bei 15°C nach IEC 60947

250 A
Nennstrom bei 20°C nach IEC 60947

250 A
Nennstrom bei 25°C nach IEC 60947

250 A
Nennstrom bei 30°C nach IEC 60947

250 A
Nennstrom bei 35 °C gemäß IEC 60947

250 A
Nennstrom bei 40 °C gemäß IEC 60947

250 A
Nennstrom bei 45°C nach IEC 60947

250 A
Nennstrom bei 50°C nach IEC 60947

250 A
Nennstrom bei 55°C nach IEC 60947

250 A
Nennstrom bei 60 °C gemäß IEC 60947

250 A
Nennstrom bei 65°C nach IEC 60947

250 A
Nennstrom bei 70°C nach IEC 60947

250 A

Polanzahl

4
Steuer-/Bedienelement

Knebel
Gerätebauform

Festeinbau
Position Neutralleiter

Links

Frequenz

50 - 60 Hz

Stoßspannungsfestigkeit

8000 V
Isolationsspannung Ui

800 V
Bemessungsbetriebsspannung Ue

220 - 690 V

Auslöseeinheit

ENERGY

Gesamtverlustleistung unter Nennstrom

36,80 W

Nominales Drehmoment

18 - 18 Nm
Einbau-/Anschlussort

Vorne

IP-Klasse (Ingress Protection)

IP4X

Werkstoff Kabel

Kupfer

Geeignet für FI-Block

Ja
Geeignet für DIN Schiene

Nein
Geeignet für Verteilereinbau

Ja

Höhe

260 mm
Breite

185 mm
Tiefe

150 mm

Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers

122,85 - 2500,0 A

Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Kurzschlussschutz (li): momentaner Einstellkoeffizient

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP Dokument International 2024-03-05

PDF

435,64 kB

RoHS-declaration 2023-10-20 (english)

PDF

33,38 kB

REACH-declaration 2023-10-20 (english)

PDF

33,30 kB

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild HMW251NR
Betriebsanleitung

Betriebsanleitung International 2020-09-21

PDF

13,53 MB

Kommunikationshandbuch für h3+ Leistungsschalter bis 250 A (DE, 2019-01)

Betriebsanleitung de-DE 2019-01-31

PDF

5,94 MB
Montageanleitung

Montageanleitung für HEWxx, HEZxx, HMWxx, HMZxx, HNWxx, HNZxx, HPWxx, HTC1xx - Leistungschalter h3+/h3, Zubehör (multi-language, Stand: 10.2019)

Montageanleitung International 2019-10-09

PDF

2,77 MB

Montageanleitung für Leistungschalter h3+ P630 (Stand: 2020-03)

Montageanleitung International 2015-10-05

PDF

5,20 MB

Montageanleitung für Leistungschalter h3+ P630 (Stand: 2023-02)

Montageanleitung International 2023-02-16

PDF

10,28 MB
Technische Broschüre

Die Kompaktleistungsschalter-Generation h3+

Zuverlässiger Schutz (19DE0387)

PDF

9,93 MB
Tipps

Hager Tipp 34

Niederspannungs-Schaltgerätekombinationen (20DE0088)

PDF

3,01 MB
Technische Beilage (single-product)

Technischer Anhang - Leistungs- und Lasttrennschalter

Stand: 01.04.2022

PDF

14,11 MB

Verlustleistungsdatenblatt

Technische Beilage (single-product) de-DE 2021-10-20

PDF

847,80 kB
STEP Dateien

STEP Dateien International 2023-11-24

STP

1023,49 kB
Handbuch

Handbuch International 2023-11-16

PDF

48,75 MB

Technischer Katalog für h3+ Leistungsschalter bis 630 A (DE, 2021-08)

Handbuch de-DE 2020-09-23

PDF

39,42 MB

Technischer Katalog für h3+ Leistungsschalter bis 630A (DE, 2020-01)

Handbuch de-DE 2020-01-29

PDF

42,20 MB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

Declaration

Konformitätserklärung International 2022-03-04

PDF

332,59 kB

Declaration

Konformitätserklärung International 2022-03-04

PDF

355,64 kB

Konformitätserklärung en-GB 2023-07-03

PDF

587,17 kB

Konformitätserklärung en-GB 2024-01-08

PDF

569,34 kB

Konformitätserklärung en-GB 2024-01-08

PDF

588,41 kB

Mehr Downloads

Ausschreibungstext

Leistungsschalter h3+ P630 Energy 4P4D N0-50-100% 250A 50kA FTC

Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Die Auslösekurve des elektronischen Auslösers lässt sich über Dreh-Rastschalter einstellen. Getrennt einstellbar sind die Auslöser für den Überlaststrom (Ir), den kurzzeitverzögerten Kurzschlussstrom (Isd) und den unverzögerten Kurzschlussschutz (Ii) sowie die Zeitverzögerung tr bei Überlast und die Zeitverzögerung tsd für kurzzeitverzögerte Kurzschlussauslösung. Zusätzlich kann durch eine aktivierbare I²t-Funktion zwischen dem Kurzschlussströmen Ii und Isd und der kurzzeitverzögerten und unverzögerten Auslösezeit die Auslösekurve umgekehrt proportional angepasst werden. Die Bereitschafts-LED leuchtet grün, wenn der Auslöser betriebsbereit ist und blinkt orange, wenn ein interner Fehler im Auslöser erkannt wird. Die LED zur Überstromanzeige beginnt rot zu blinken, wenn I = 105% Ir, und leuchtet dauerhaft rot, wenn I > 112 % Ir. Eine weitere LED signalisiert die Übertemperatur in der Auslöseeinheit. Diese leuchtet rot wenn intern 105°C überschritten werden. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar. Ein potentialfreier Alarmkontakt für die Ausschaltvorwarnung bei Gefahr einer Abschaltung durch Überlast ist standardmäßig integriert. Dieser wird bei I > 90% Ir geschlossen. Dies wird durch eine zusätzliche LED angezeigt. Sie leuchtet orange wenn der Kontakt geschlossen ist. Durch eine Schnittstelle für ein Diagnose- und Konfigurationstool kann die eingestellte Auslösekurve getestet und dokumentiert werden.

Nennstrom: 250 A
Nennstrom bei 55°C nach IEC60947: 250 A
Polanzahl: 4
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-2: 50 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-2: 85 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC60947-2: 50 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690 V AC IEC60947-2: 12 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220 V AC nach IEC60947-2: 85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-2: 85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240 V AC nach IEC60947-2: 85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380 V AC nach IEC60947-2: 50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC60947-2: 50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415 V AC nach IEC60947-2: 50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690 V AC nach IEC60947-2: 12 kA
Nennstrom bei 10°C nach IEC60947: 250 A
Nennstrom bei 15°C nach IEC60947: 250 A
Nennstrom bei 20°C nach IEC60947: 250 A
Nennstrom bei 25°C nach IEC60947: 250 A
Nennstrom bei 30°C nach IEC60947: 250 A
Nennstrom bei 35°C nach IEC60947: 250 A
Nennstrom bei 40°C nach IEC60947: 250 A
Nennstrom bei 45°C nach IEC60947: 250 A
Nennstrom bei 50°C nach IEC60947: 250 A
Nennstrom bei 60°C nach IEC60947: 250 A
Nennstrom bei 65°C nach IEC60947: 250 A
Nennstrom bei 70°C nach IEC60947: 250 A
Frequenz: 50 - 60 Hz
Isolationsspannung Ui: 800 V
Bemessungsbetriebsspannung Ue: 220 - 690 V
Gesamtverlustleistung unter Nennstrom: 36,80 W
Auslöseeinheit: ENERGY
Schutzart IP: IP4X
Nominales Drehmoment: 18 - 18 Nm
Einbau-/Anschlussort: Vorne

Fabrikat : Hager oder gleichwertig
Artikel : HMW251NR
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
