Leistungsschalter h3+ P630 Energy 3P3D 630A 50kA FTC HMW630NR
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 3 Produkte verfügbar
-
Adapter für Zusatzdatenkabel 10 Produkte verfügbar
-
Hilfs-Netzwerkfunktionen 2 Produkte verfügbar
-
Elektrisches Zubehör für Niederspannungskomponenten 2 Produkte verfügbar
-
Adapter für Kommunikationstechnik 1 Produkte verfügbar
-
Mehr sehen 74 weitere Produkte verfügbar
Vervollständigen Sie Ihr System

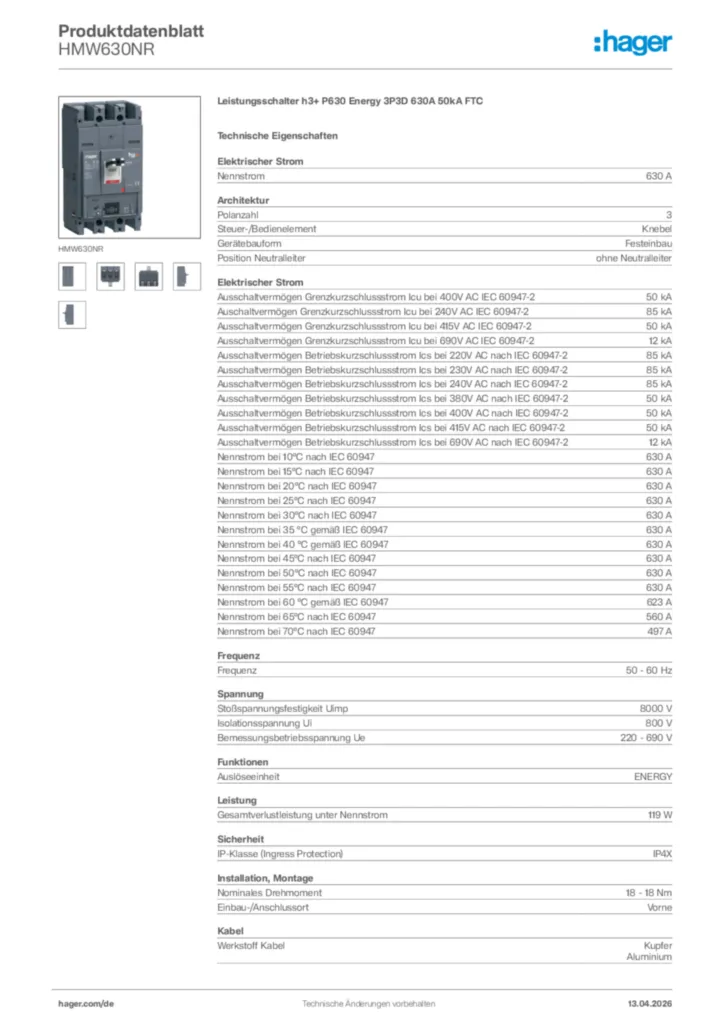

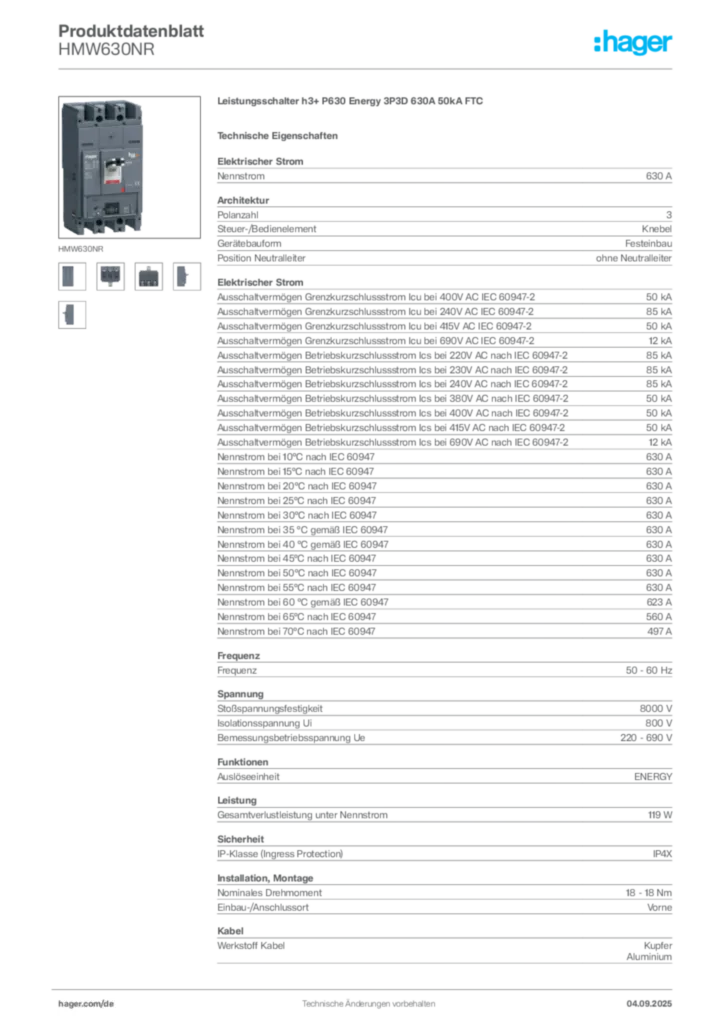

Technische Merkmale
-
Nennstrom630 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-250 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC60947-250 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690 V AC IEC60947-212 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220 V AC nach IEC60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240 V AC nach IEC60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690 V AC nach IEC60947-212 kA
-
Nennstrom bei 10°C nach IEC60947630 A
-
Nennstrom bei 15°C nach IEC60947630 A
-
Nennstrom bei 20°C nach IEC60947630 A
-
Nennstrom bei 25°C nach IEC60947630 A
-
Nennstrom bei 30°C nach IEC60947630 A
-
Nennstrom bei 35°C nach IEC60947630 A
-
Nennstrom bei 40°C nach IEC60947630 A
-
Nennstrom bei 45°C nach IEC60947630 A
-
Nennstrom bei 50°C nach IEC60947630 A
-
Nennstrom bei 55°C nach IEC60947630 A
-
Nennstrom bei 60°C nach IEC60947623 A
-
Nennstrom bei 65°C nach IEC60947560 A
-
Nennstrom bei 70°C nach IEC60947497 A
-
Polanzahl3
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position Neutralleiterohne Neutralleiter
-
Frequenz50 - 60 Hz
-
Stoßspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
-
AuslöseeinheitENERGY
-
Gesamtverlustleistung unter Nennstrom190,50 W
-
Nominales Drehmoment18 - 18 Nm
-
Einbau-/AnschlussortVorne
-
Schutzart IPIP4X
-
Werkstoff KabelKupfer, Aluminium
-
Geeignet für FI-BlockJa
-
Geeignet für DIN SchieneNein
-
Geeignet für VerteilereinbauJa
-
Höhe260 mm
-
Breite140 mm
-
Tiefe150 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HMW630NR
-
Betriebsanleitung
Betriebsanleitung International 2020-09-21
PDF13,53 MBKommunikationshandbuch für h3+ Leistungsschalter bis 250 A (DE, 2019-01)
Betriebsanleitung de-DE 2019-01-31
PDF5,94 MB -
Montageanleitung
Montageanleitung für HEWxx, HEZxx, HMWxx, HMZxx, HNWxx, HNZxx, HPWxx, HTC1xx - Leistungschalter h3+/h3, Zubehör (multi-language, Stand: 10.2019)
Montageanleitung International 2019-10-09
PDF2,77 MBMontageanleitung für Leistungschalter h3+ P630 (Stand: 2020-03)
Montageanleitung International 2015-10-05
PDF5,20 MBMontageanleitung für Leistungschalter h3+ P630 (Stand: 2023-02)
Montageanleitung International 2023-02-16
PDF10,28 MB -
Technische Broschüre
Die Kompaktleistungsschalter-Generation h3+
Technische Broschüre de-DE 2018-09-10
PDF9,93 MB -
Tipps
Hager Tipp 34
Tipps de-DE 2020-02-13
PDF3,01 MB -
Technische Beilage (single-product)
Technischer Anhang - Leistungs- und Lasttrennschalter
Technische Beilage (multi-product) de-DE 2022-02-23
PDF14,11 MBVerlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
STEP Dateien
STEP Dateien International 2023-11-24
STP921,20 kB -
Handbuch
Handbuch International 2023-11-02
PDF48,78 MBTechnischer Katalog für h3+ Leistungsschalter bis 630 A (DE, 2021-08)
Handbuch de-DE 2020-09-23
PDF39,42 MBTechnischer Katalog für h3+ Leistungsschalter bis 630A (DE, 2020-01)
Handbuch de-DE 2020-01-29
PDF42,20 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Tools de-DE 2024-03-27
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-04
PDF332,59 kBDeclaration
Konformitätserklärung International 2022-03-04
PDF355,64 kBKonformitätserklärung en-GB 2023-07-03
PDF587,17 kBKonformitätserklärung en-GB 2024-01-08
PDF569,34 kBKonformitätserklärung en-GB 2024-01-08
PDF588,41 kB
Ausschreibungstext
Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Die Auslösekurve des elektronischen Auslösers lässt sich über Dreh-Rastschalter einstellen. Getrennt einstellbar sind die Auslöser für den Überlaststrom (Ir), den kurzzeitverzögerten Kurzschlussstrom (Isd) und den unverzögerten Kurzschlussschutz (Ii) sowie die Zeitverzögerung tr bei Überlast und die Zeitverzögerung tsd für kurzzeitverzögerte Kurzschlussauslösung. Zusätzlich kann durch eine aktivierbare I²t-Funktion zwischen dem Kurzschlussströmen Ii und Isd und der kurzzeitverzögerten und unverzögerten Auslösezeit die Auslösekurve umgekehrt proportional angepasst werden. Die Bereitschafts-LED leuchtet grün, wenn der Auslöser betriebsbereit ist und blinkt orange, wenn ein interner Fehler im Auslöser erkannt wird. Die LED zur Überstromanzeige beginnt rot zu blinken, wenn I = 105% Ir, und leuchtet dauerhaft rot, wenn I > 112 % Ir. Eine weitere LED signalisiert die Übertemperatur in der Auslöseeinheit. Diese leuchtet rot wenn intern 105°C überschritten werden. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar. Ein potentialfreier Alarmkontakt für die Ausschaltvorwarnung bei Gefahr einer Abschaltung durch Überlast ist standardmäßig integriert. Dieser wird bei I > 90% Ir geschlossen. Dies wird durch eine zusätzliche LED angezeigt. Sie leuchtet orange wenn der Kontakt geschlossen ist. Durch eine Schnittstelle für ein Diagnose- und Konfigurationstool kann die eingestellte Auslösekurve getestet und dokumentiert werden.
Nennstrom: 630 A
Nennstrom bei 55°C nach IEC60947: 630 A
Polanzahl: 3
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-2: 50 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-2: 85 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC60947-2: 50 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690 V AC IEC60947-2: 12 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220 V AC nach IEC60947-2: 85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-2: 85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240 V AC nach IEC60947-2: 85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380 V AC nach IEC60947-2: 50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC60947-2: 50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415 V AC nach IEC60947-2: 50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690 V AC nach IEC60947-2: 12 kA
Nennstrom bei 10°C nach IEC60947: 630 A
Nennstrom bei 15°C nach IEC60947: 630 A
Nennstrom bei 20°C nach IEC60947: 630 A
Nennstrom bei 25°C nach IEC60947: 630 A
Nennstrom bei 30°C nach IEC60947: 630 A
Nennstrom bei 35°C nach IEC60947: 630 A
Nennstrom bei 40°C nach IEC60947: 630 A
Nennstrom bei 45°C nach IEC60947: 630 A
Nennstrom bei 50°C nach IEC60947: 630 A
Nennstrom bei 60°C nach IEC60947: 623 A
Nennstrom bei 65°C nach IEC60947: 560 A
Nennstrom bei 70°C nach IEC60947: 497 A
Frequenz: 50 - 60 Hz
Isolationsspannung Ui: 800 V
Bemessungsbetriebsspannung Ue: 220 - 690 V
Gesamtverlustleistung unter Nennstrom: 190,50 W
Auslöseeinheit: ENERGY
Schutzart IP: IP4X
Nominales Drehmoment: 18 - 18 Nm
Einbau-/Anschlussort: Vorne
Fabrikat : Hager oder gleichwertig
Artikel : HMW630NR
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
