Signalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC HXA026H
EAN
3250613346447
Marke
Hager
VPE
1 Stück
Preisgruppe
H405
Passende Tools
Preis
82,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Kompatible Produkte
-
Passend zu 330 Produkte verfügbar
Passend zu
-
HEW251NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 250A 70kA FTC
3.397,90 € / Stück* -
HPW631GRLeistungsschalter h3+ P630 LSnI 4x630A 110kA
3.178,10 € / Stück* -
HMT125DRLeistungsschalter h3+ P250 TM ADJ 3P3D 125A 50kA FTC
942,00 € / Stück* -
HMT126DRLeistungsschalter h3+ P250 TM ADJ 4P4D N0-100% 125A 50kA FTC
1.226,60 € / Stück* -
HMT160DRLeistungsschalter h3+ P250 TM ADJ 3P3D 160A 50kA FTC
1.108,10 € / Stück* -
HMT161DRLeistungsschalter h3+ P250 TM ADJ 4P4D N0-100% 160A 50kA FTC
1.441,80 € / Stück* -
HMT200DRLeistungsschalter h3+ P250 TM ADJ 3P3D 200A 50kA FTC
1.218,50 € / Stück* -
HMT201DRLeistungsschalter h3+ P250 TM ADJ 4P4D N0-100% 200A 50kA FTC
1.585,60 € / Stück* -
HMT250DRLeistungsschalter h3+ P250 TM ADJ 3P3D 250A 50kA FTC
1.359,30 € / Stück* -
HMT251DRLeistungsschalter h3+ P250 TM ADJ 4P4D N0-100% 250A 50kA FTC
1.766,90 € / Stück* -
HEW250NRLeistungsschalter h3+ P630 Energy 3P3D 250A 70kA FTC
2.676,50 € / Stück* -
HMW631NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 630A 50kA FTC
3.674,60 € / Stück* -
HEW400NRLeistungsschalter h3+ P630 Energy 3P3D 400A 70kA FTC
2.676,50 € / Stück* -
HEW401NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 400A 70kA FTC
3.397,90 € / Stück* -
HEW630NRLeistungsschalter h3+ P630 Energy 3P3D 630A 70kA FTC
3.160,90 € / Stück* -
HEW631NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 630A 70kA FTC
4.020,80 € / Stück* -
HMW250NRLeistungsschalter h3+ P630 Energy 3P3D 250A 50kA FTC
2.458,90 € / Stück* -
HMW251NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 250A 50kA FTC
3.115,20 € / Stück* -
HMW400NRLeistungsschalter h3+ P630 Energy 3P3D 400A 50kA FTC
2.458,90 € / Stück* -
HMW401NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 400A 50kA FTC
3.115,20 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom0,10 A
-
Nennstrom unter 230V AC150,10 A
Konnektivität
-
Anschlussartquickconnect
-
MontageartKlickbefestigung
Anschluss
-
Kontaktart1Ö+1S
-
Anschlussquerschnitt bei flexiblem Leiter0.5 - 1.25 mm²
-
Anschlussquerschnitt bei starrem Leiter0.5 - 1.25 mm²
Spannung
-
Stoßspannungsfestigkeit Uimp1500 V
-
VersorgungsspannungsartAC/DC
Leistung
-
Gesamtverlustleistung unter Nennstrom3 W
Ausstattung
-
Anzahl Umschalter0
-
Anzahl Öffnerkontakte1
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HXA026H
-

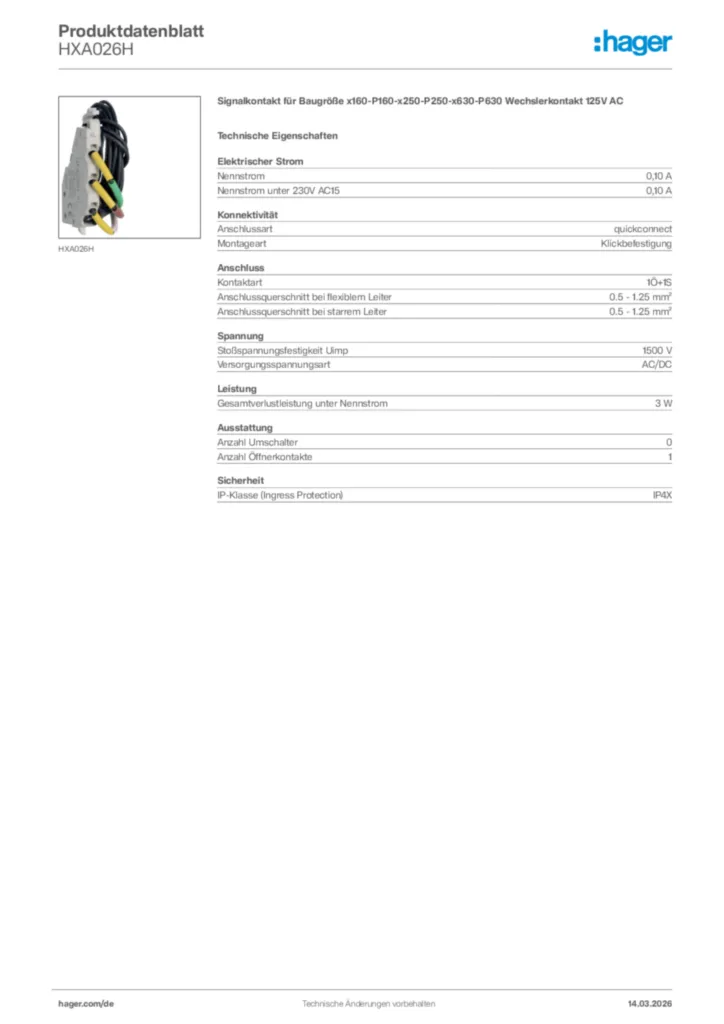

Produktdatenblatt
Hager Produktdatenblatt HXA026H
Signalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
PDF -
Montageanleitung
Montageanleitung für HXA0xx - Arbeitsstrom-, Unterspannungsauslöser (Stand: 2020-06)
Montageanleitung International 2017-06-20
PDF6,65 MB -
Technische Broschüre
Die Kompaktleistungsschalter-Generation h3+
Zuverlässiger Schutz (19DE0387)
PDF9,93 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Handbuch
Technischer Katalog für h3+ Leistungsschalter bis 630 A (DE, 2025-03)
Leistungsschalter bis 630A h3+
PDF50,83 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HYA028HKäfigklemmenabdeckung für Baugröße x160 4poligPreis49,10 €/ Stück * -
2
HYA027HKäfigklemmenabdeckung für Baugröße x160 3poligPreis42,30 €/ Stück * -
3
HYW053HKlemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P630 4PPreis78,90 €/ Stück * -
4
HYW052HKlemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P630 3PPreis67,40 €/ Stück * -
5
HYW051HKlemmenabdeckung rückseitig für Anschlussverlängerung P630 4PPreis78,90 €/ Stück *
Ausschreibungstext
Signalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
Signalkontakt für Leistungs- und Lasttrennschalter mit QuickConnect Technologie, zum einfachen Anschließen der Leitungen. Wechslerkontakt.
Nennstrom: 0,10 A
Anschlussart: quickconnect
Montageart: Klickbefestigung
Anschlussquerschnitt bei flexiblem Leiter: 0.5 - 1.25 mm²
Anschlussquerschnitt bei starrem Leiter: 0.5 - 1.25 mm²
Stoßspannungsfestigkeit Uimp: 1500 V
Versorgungsspannungsart: AC/DC
Anzahl Umschalter: 0
Anzahl Öffnerkontakte: 1
IP-Klasse (Ingress Protection): IP4X
Fabrikat : Hager oder gleichwertig
Artikel : HXA026H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Signalkontakt für Leistungs- und Lasttrennschalter mit QuickConnect Technologie, zum einfachen Anschließen der Leitungen. Wechslerkontakt.
Nennstrom: 0,10 A
Anschlussart: quickconnect
Montageart: Klickbefestigung
Anschlussquerschnitt bei flexiblem Leiter: 0.5 - 1.25 mm²
Anschlussquerschnitt bei starrem Leiter: 0.5 - 1.25 mm²
Stoßspannungsfestigkeit Uimp: 1500 V
Versorgungsspannungsart: AC/DC
Anzahl Umschalter: 0
Anzahl Öffnerkontakte: 1
IP-Klasse (Ingress Protection): IP4X
Fabrikat : Hager oder gleichwertig
Artikel : HXA026H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
