Nivel. Edelstahlkassette Q12 mit Leitungsauslass für 12x45er Module Belag T=25mm EKQ120LE25
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Optionales Zubehör
-
Zubehör 1 Produkte verfügbar
-
Schalungselement 2 Produkte verfügbar
-
Montagedeckel 2 Produkte verfügbar
Vervollständigen Sie Ihr System

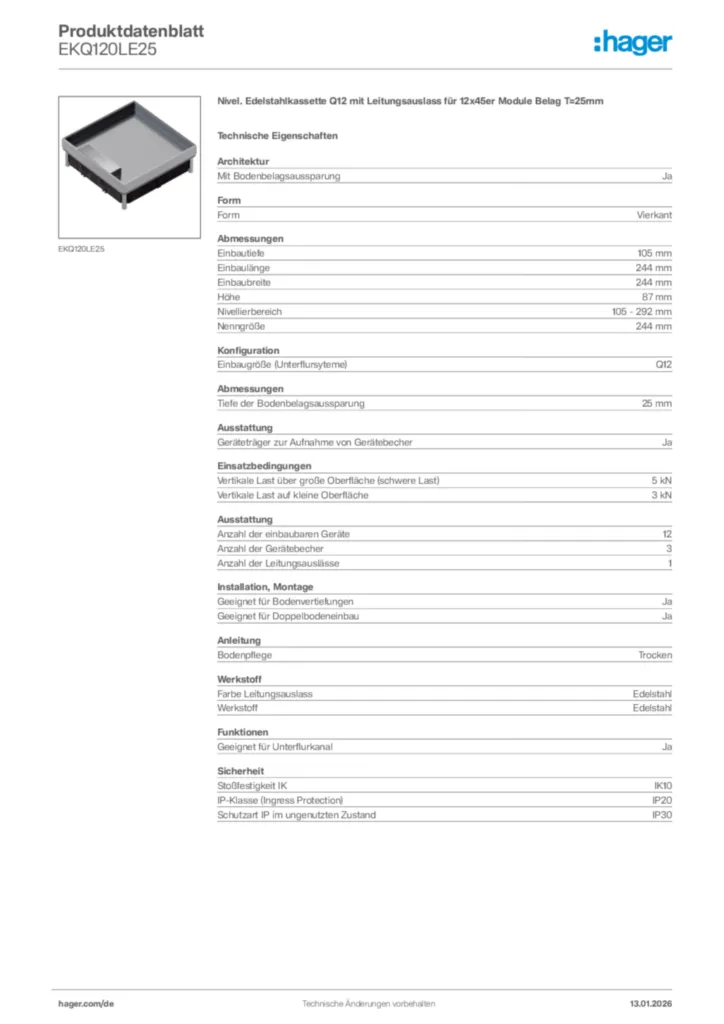

Technische Merkmale
-
Mit BodenbelagsaussparungJa
-
FormVierkant
-
Einbautiefe105 mm
-
Einbaulänge244 mm
-
Einbaubreite244 mm
-
Höhe87 mm
-
Nivellierbereich105 - 292 mm
-
Nenngröße244 mm
-
Dicke Bodenbelagsaussparung25 mm
-
Geräteträger zur Aufnahme von GerätebecherJa
-
Anzahl der einbaubaren Geräte12
-
Anzahl der Gerätebecher3
-
Anzahl der Leitungsauslässe1
-
Maximale Belastung3 - 5 kN
-
Geeignet für HohlbodenmontageJa
-
Geeignet für DoppelbodeneinbauJa
-
BodenpflegeTrocken
-
Farbe LeitungsauslassEdelstahl
-
WerkstoffEdelstahl
-
Geeignet für UnterflurkanalJa
-
Stoßfestigkeit IKIK10
-
Schutzart IPIP20
-
Schutzart IP im ungenutzten ZustandIP30
-
Einbaugröße (Unterflursyteme)Q12
-
HalogenfreiJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild EKQ120LE25
-
Montageanleitung
Montageanleitung für EKQx-EKRx-EKSQx-EKSRx-MKQx-MKRx - Nivellierbare Kassetten (2022-11)
Montageanleitung International 2022-12-01
PDF2,61 MB -
Technische Broschüre
News - Markteinführung April 2023
Technische Broschüre de-DE 2023-03-01
PDF17,68 MB -
Bestellhilfe
Estrichüberdecktes Kanalsystem electraplan UK
Bestellhilfe de-DE 2023-09-27
PDF2,32 MB -
Technische Beilage (single-product)
Bodeninstallationssysteme, Belastungen
Technische Beilage (single-product) de-DE 2024-02-12
PDF391,15 kBBodeninstallationssysteme, Hinweis für den Bodenleger
Technische Beilage (single-product) de-DE 2022-09-22
PDF2,54 MBBodeninstallationssysteme, Schutzarten
Technische Beilage (single-product) de-DE 2024-02-08
PDF882,67 kBFloor installation systems, Information for the floor layer
Technische Beilage (single-product) en-GB 2023-06-16
PDF2,59 MBFloor installation systems, Mechanical stress
Technische Beilage (single-product) en-GB 2024-02-12
PDF389,75 kBFloor installation systems, Protection class
Technische Beilage (single-product) en-GB 2024-02-08
PDF868,08 kB -
With variables
TECHNICALDRAWINGEKQ120LE25
Product Drawing International 2023-01-19
PDF92,38 kB -
STEP Dateien
Step Model EKQ120LE25
STEP Dateien International 2022-10-25
STP426,12 kB -
DXF Dateien
DXF_Datei EKQ120LE25
DXF Dateien International 2023-01-18
DXF371,39 kB -
Handbuch
Handbuch Bodeninstallationssysteme (DE, 2022-06)
Handbuch de-DE 2024-04-10
PDF99,71 MBHandbuch Bodeninstallationssysteme (EN, 2022-06)
Handbuch en-GB 2024-04-10
PDF99,70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Tools de-DE 2024-03-27
URLOnline Konfigurator für Unterflurversorgungseinheiten und Decken-/Bodenanschlusssäulen
Tools de-DE 2023-09-14
URL -
How-to
Montage von Bodentanks für Schwerlasten + Nassreinigung
How-to de-DE 2023-11-16
URL -

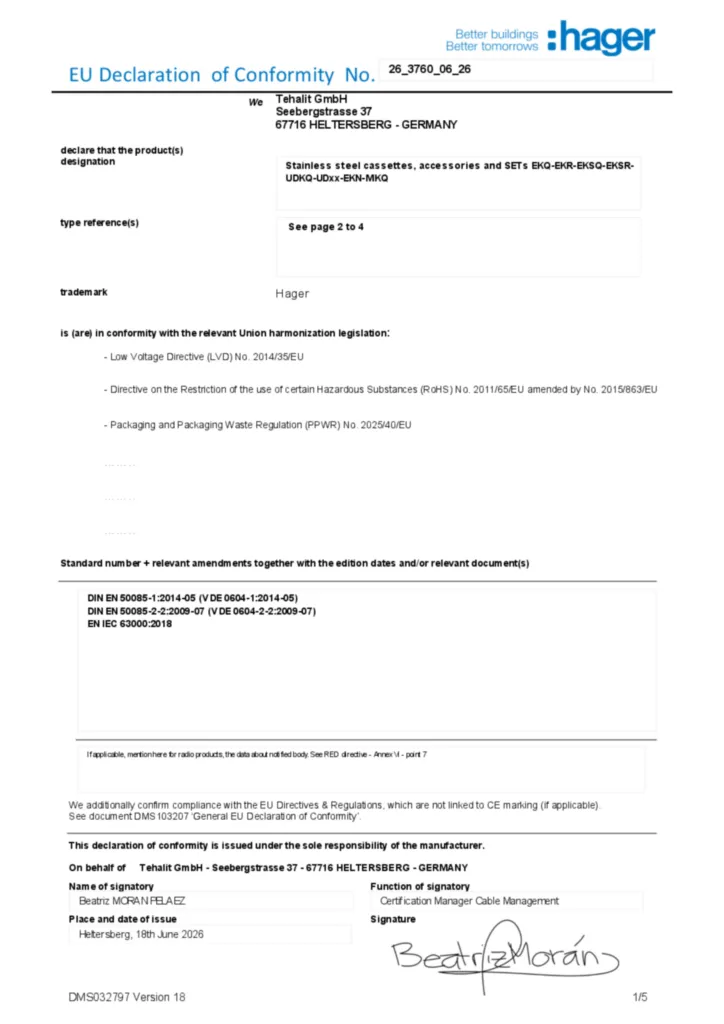

Konformitätserklärung
Konformitätserklärung International 2023-09-26
PDF222,92 kBKonformitätserklärung en-GB, de-DE 2023-07-12
PDF594,89 kB
Ausschreibungstext
Nivellierbare Kassette mit Leitungsauslass, quadratisch, bestehend aus Kassettenrahmen, Leitungsauslass-Kassettendeckel, Dichtung, 2 x Leitungsrückhalteklammer. Einsetzbar für alle Bodenaufbauarten in trockenen Räumen im Innenbereich mit trocken gepflegten Böden. Die Dichtung ist austauschbar um die Schutzart dauerhaft gewährleisten zu können. Für den Einbau von stufenweise absenkbaren Gerätebechern, für bis zu 12 Geräte 45 x 45 mm. Geprüft nach DIN EN 50085-1 und DIN EN 50085-2-2.
Mit Bodenbelagsaussparung: Ja
Form: Vierkant
Einbautiefe: 105 mm
Einbaulänge: 244 mm
Einbaubreite: 244 mm
Höhe: 87 mm
Nivellierbereich: 105 - 292 mm
Nenngröße: 244 mm
Dicke Bodenbelagsaussparung: 25 mm
Einbaugröße (Unterflursyteme): Q12
Geräteträger zur Aufnahme von Gerätebecher: Ja
Maximale Belastung: 3 - 5 kN
Anzahl der einbaubaren Geräte: 12
Anzahl der Gerätebecher: 3
Anzahl der Leitungsauslässe: 1
Geeignet für Hohlbodenmontage: Ja
Geeignet für Doppelbodeneinbau: Ja
Bodenpflege: Trocken
Farbe Leitungsauslass: Edelstahl
Werkstoff: Edelstahl
Halogenfrei: Ja
Geeignet für Unterflurkanal: Ja
Fabrikat : Hager oder gleichwertig
Artikel : EKQ120LE25
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
