Die nivellierbare Edelstahlkassette Q12 ist für Unterflurinstallationen konzipiert und bietet Platz für bis zu 12 Module mit 45 x 45 mm für stufenweise absenkbare Gerätebecher. Sie ist geeignet für trockene Innenräume und verfügt über eine austauschbare Dichtung zur Sicherstellung der Schutzart. Die Kassette ist nivellierbar und enthält Leitungsauslässe sowie Rückhalteklammern. Sie entspricht den Normen DIN EN 50085-1 und DIN EN 50085-2-2.
EAN
4012740028912
Marke
Hager
VPE
1 Stück
Preisgruppe
T070
Nivellierbare Edelstahlkassette Q12, Leitungsauslass 12x45 Module, Belag T=15mm EKQ120LE15
Preis
834,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Mehr sehen (8)
Optionales Zubehör
-
Montagedeckel 2 Produkte verfügbar -
Schalungselement 1 Produkte verfügbar -
Zubehör 1 Produkte verfügbar
Zubehör verpflichtend
-
GTVR400Geräteträger f 4 Rastec 45 Geräte o 3 Tragstegger aus PA zu VQ12VR12/VR10(Mitte)
15,60 € / Stück* -
GBVC400Aufnahmeblech für CEE Flanschsteckdosen ersetzt GBVR400 GTVR400 oder GTVD300
150,80 € / Stück* -
GTVD300Geräteträger für 3 Montageplatten Datentechnik zu VQ12VR12/VR10(Mitte)
17,10 € / Stück* -
EKNS060Nivellierset L=60mm für nivellierbaren Kassetten und Höhenerweiterung
22,10 € / Set* -
EKNS195Nivellierset L=195mm für nivellierbaren Kassetten und Höhenerweiterung
43,80 € / Set* -
EKNS105Nivellierset L=105mm für nivellierbaren Kassetten und Höhenerweiterung
29,40 € / Set* -
EKNS150Nivellierset L=150mm für nivellierbaren Kassetten und Höhenerweiterung
36,50 € / Set* -
GTVR402Geräteträger für 4 45x45 Geräte o. 3 x Tragsteg Q16/Q12/R12/R10 (Mitte)
9,30 € / Stück*
Optionales Zubehör
Technische Merkmale
Architektur
-
Mit BodenbelagsaussparungJa
Form
-
FormVierkant
Abmessungen
-
Einbautiefe95 mm
-
Einbaulänge244 mm
-
Einbaubreite244 mm
-
Höhe77 mm
-
Nivellierbereich95 - 282 mm
-
Nenngröße244 mm
-
Tiefe der Bodenbelagsaussparung15 mm
Konfiguration
-
Einbaugröße (Unterflursyteme)Q12
Ausstattung
-
Geräteträger zur Aufnahme von GerätebecherJa
-
Anzahl der einbaubaren Geräte12
-
Anzahl der Gerätebecher3
-
Anzahl der Leitungsauslässe1
Einsatzbedingungen
-
Vertikale Last über große Oberfläche (schwere Last)5 kN
-
Vertikale Last auf kleine Oberfläche3 kN
Installation, Montage
-
Geeignet für BodenvertiefungenJa
-
Geeignet für DoppelbodeneinbauJa
Anleitung
-
BodenpflegeTrocken
Werkstoff
-
Farbe LeitungsauslassEdelstahl
-
WerkstoffEdelstahl
Funktionen
-
Geeignet für UnterflurkanalJa
Sicherheit
-
Stoßfestigkeit IKIK10
-
IP-Klasse (Ingress Protection)IP20
-
Schutzart IP im ungenutzten ZustandIP30
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild EKQ120LE15
-

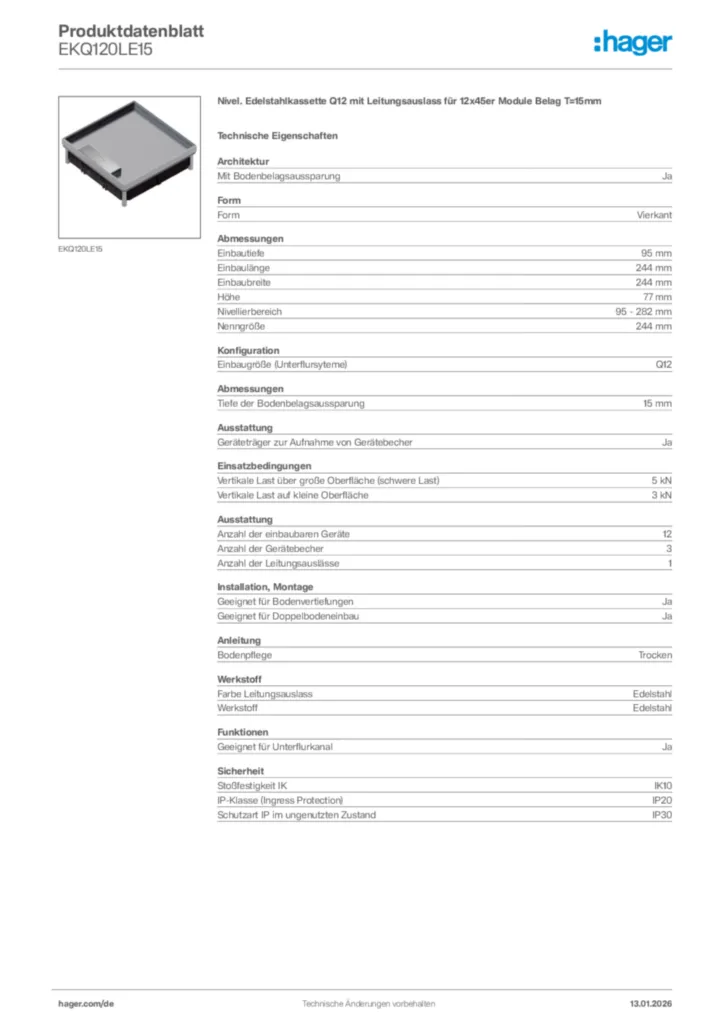

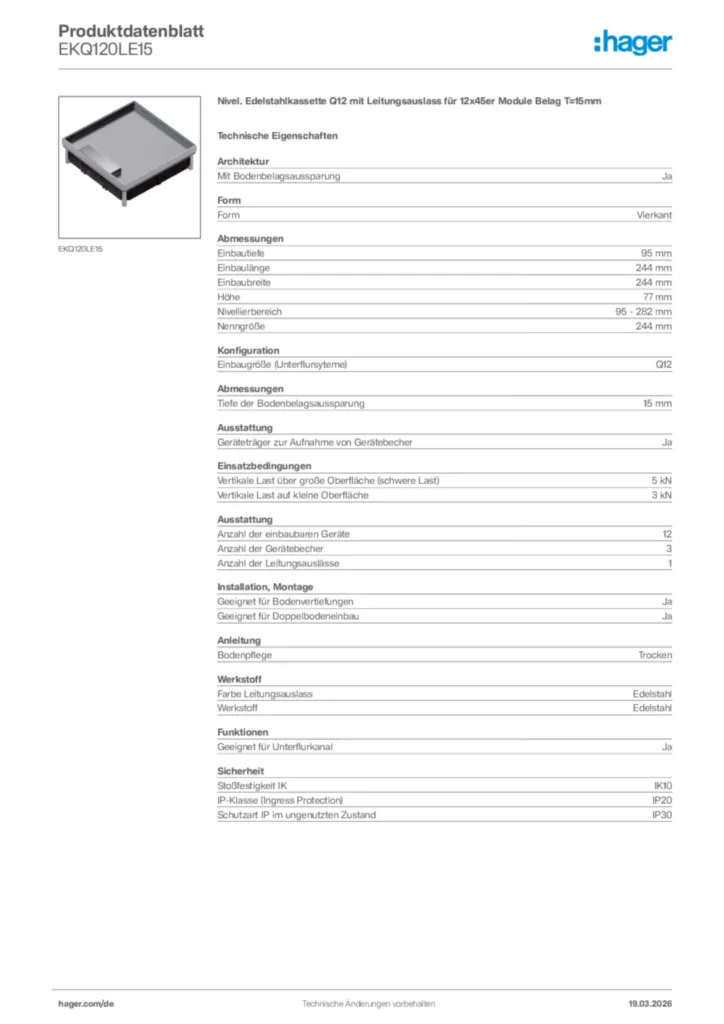

Produktdatenblatt
Hager Produktdatenblatt EKQ120LE15
Nivel. Edelstahlkassette Q12 mit Leitungsauslass für 12x45er Module Belag T=15mm
PDF -
Montageanleitung
Montageanleitung für EKQx-EKRx-EKSQx-EKSRx-MKQx-MKRx - Nivellierbare Kassetten
Montageanleitung International 2022-08-29
PDF4,17 MB -
Technische Broschüre
News - Markteinführung April 2023
(23DE0010)
PDF17,68 MB -
Bestellhilfe
Estrichüberdecktes Kanalsystem electraplan UK
Bestellhilfe (23DE0166)
PDF2,32 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391,15 kB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2,54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882,67 kB
Bodeninstallationssysteme - Trittschallverhalten
Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)
PDF596,49 kB
Floor installation systems - Impact noise properties
Floor installation systems - Impact noise properties (EN, 07-2023)
PDF578,05 kB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
STEP Dateien
Step Model EKQ120LE15
STEP Dateien International 2024-12-11
STP535,08 kB -
DXF Dateien
DXF_Datei EKQ120LE15
DXF Dateien International 2025-01-22
DXF395,27 kB -
Produkt Zeichnung
TECHNICALDRAWINGEKQ120LE15
Produkt Zeichnung International 2022-12-09
PDF133,18 kB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99,71 MB
Bodeninstallationssysteme - Handbuch: Einbaueinheiten
Bodeninstallationssysteme - Handbuch: Einbaueinheiten (DE, 04-2024)
PDF21,13 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
PDF21,12 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online Konfigurator für Unterflurversorgungseinheiten und Decken-/Bodenanschlusssäulen
Planen Sie mit dem Online-Konfigurator von Hager Ihre Unterflurversorgungseinheit oder Decken- und Bodenanschlusssäule. Ganz einfach per Drag & Drop.
URL -
Konformitätserklärung
Konformitätserklärung International 2023-09-26
PDF222,92 kB
Konformitätserklärung en-GB, de-DE 2023-07-12
PDF594,89 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BSR02MTSMetall Tubus Deckel für Installationsdose R02 SilberPreis282,40 €/ Stück * -
2
BSR02MKSMetall Klappdeckel für Installationsdose R02 SilberPreis250,90 €/ Stück * -
3
BSR02MTKMetall Tubus Deckel für Installationsdose R02 Alt KupferPreis307,50 €/ Stück * -
4
BSR02MTMMetall Tubus Deckel für Installationsdose R02 Alt MessingPreis307,50 €/ Stück * -
5
BSR02D02Installationsdose R02, 2x SCHUKO, Keystone Typ 01 2-f, Metall Tubus silberPreis384,90 €/ Stück *
Ausschreibungstext
Nivel. Edelstahlkassette Q12 mit Leitungsauslass für 12x45er Module Belag T=15mm
Nivellierbare Kassette mit Leitungsauslass, quadratisch, bestehend aus Kassettenrahmen, Leitungsauslass-Kassettendeckel, Dichtung, 2 x Leitungsrückhalteklammer. Einsetzbar für alle Bodenaufbauarten in trockenen Räumen im Innenbereich mit trocken gepflegten Böden. Die Dichtung ist austauschbar um die Schutzart dauerhaft gewährleisten zu können. Für den Einbau von stufenweise absenkbaren Gerätebechern, für bis zu 12 Geräte 45 x 45 mm. Geprüft nach DIN EN 50085-1 und DIN EN 50085-2-2.
Mit Bodenbelagsaussparung: Ja
Form: Vierkant
Einbautiefe: 95 mm
Einbaulänge: 244 mm
Einbaubreite: 244 mm
Höhe: 77 mm
Nivellierbereich: 95 - 282 mm
Nenngröße: 244 mm
Tiefe der Bodenbelagsaussparung: 15 mm
Einbaugröße (Unterflursyteme): Q12
Geräteträger zur Aufnahme von Gerätebecher: Ja
Vertikale Last über große Oberfläche (schwere Last): 5 kN
Vertikale Last auf kleine Oberfläche: 3 kN
Anzahl der einbaubaren Geräte: 12
Anzahl der Gerätebecher: 3
Anzahl der Leitungsauslässe: 1
Geeignet für Bodenvertiefungen: Ja
Geeignet für Doppelbodeneinbau: Ja
Bodenpflege: Trocken
Farbe Leitungsauslass: Edelstahl
Werkstoff: Edelstahl
Geeignet für Unterflurkanal: Ja
Fabrikat : Hager oder gleichwertig
Artikel : EKQ120LE15
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Nivellierbare Kassette mit Leitungsauslass, quadratisch, bestehend aus Kassettenrahmen, Leitungsauslass-Kassettendeckel, Dichtung, 2 x Leitungsrückhalteklammer. Einsetzbar für alle Bodenaufbauarten in trockenen Räumen im Innenbereich mit trocken gepflegten Böden. Die Dichtung ist austauschbar um die Schutzart dauerhaft gewährleisten zu können. Für den Einbau von stufenweise absenkbaren Gerätebechern, für bis zu 12 Geräte 45 x 45 mm. Geprüft nach DIN EN 50085-1 und DIN EN 50085-2-2.
Mit Bodenbelagsaussparung: Ja
Form: Vierkant
Einbautiefe: 95 mm
Einbaulänge: 244 mm
Einbaubreite: 244 mm
Höhe: 77 mm
Nivellierbereich: 95 - 282 mm
Nenngröße: 244 mm
Tiefe der Bodenbelagsaussparung: 15 mm
Einbaugröße (Unterflursyteme): Q12
Geräteträger zur Aufnahme von Gerätebecher: Ja
Vertikale Last über große Oberfläche (schwere Last): 5 kN
Vertikale Last auf kleine Oberfläche: 3 kN
Anzahl der einbaubaren Geräte: 12
Anzahl der Gerätebecher: 3
Anzahl der Leitungsauslässe: 1
Geeignet für Bodenvertiefungen: Ja
Geeignet für Doppelbodeneinbau: Ja
Bodenpflege: Trocken
Farbe Leitungsauslass: Edelstahl
Werkstoff: Edelstahl
Geeignet für Unterflurkanal: Ja
Fabrikat : Hager oder gleichwertig
Artikel : EKQ120LE15
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
