NHS-Lastschaltleiste weber.vertigroup 3P DIN1 250A SaS 185mm Schraubanschl.M12 LVSG1CP
NH-Sicherungs-Lastschaltleiste weber.vertigroup, Schraubanschluss M12 Gr.1
EAN-Nr.
7611919350396
E-nr.
847 011 419
VPE
1 Stück
Rabattgruppe
52
Preis*
353.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Niederspannung HRC Sicherungseinsatz 6 Produkte verfügbar -
Zubehör/Ersatzteile für NH-Unterteile 1 Produkte verfügbar -
Abdeckung/Blende/Beschriftungsleiste 1 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 6 Produkte verfügbar -
Sammelschienenträger 1 Produkte verfügbar -
Schraubbefestigungset 2 Produkte verfügbar
Optionales Zubehör
-
LNH1050M6
NH-Sicherungseinsatz NH1C gG 690V 50A Kombimelder Grifflasche spannungsführend
16.95 CHF / Stück* -
LNH1125M6NH-Sicherungseinsatz NH1 gG 690V 125A Kombimelder Grifflasche spannungsführend
16.95 CHF / Stück* -
LNH1125M4NH-Sicherungseinsatz NH1c gG 400V 125A Doppelkennmelder Lasche spannungsführend
13.20 CHF / Stück* -
NH1LP125MRNH-Sicherungseinsatz Grösse 1 400V~ gG 125A Stirnkennmelder
13.20 CHF / Stück* -
NH1LP200MRNH-Sicherungseinsatz Grösse 1 400V~ gG 200A Stirnkennmelder
16.85 CHF / Stück* -
NH1LP25MRNH-Sicherungseinsatz Grösse 1 400V~ gG 25A Stirnkennmelder
13.20 CHF / Stück*
-
LVZMKK
Messgerätehalter kurz LV NH1-3, Höhe 97mm, für Messgeräte 72x72mm
12.80 CHF / Stück* -
LVZGSGeräteträger tief für LV NH1-3 mit Steckverbindung 6-polig, 250V/12A
57.70 CHF / Stück* -
LVZBGBolzenanschluss zu NH1-NH3 rostgeschützt
19.20 CHF / Set* -
LVZSMSpannungsabnahme oben mit Motorschutzschalter 4.0-6.3A
245.00 CHF / Stück* -
LVZSS
Spannungsabnahme oben mit D01-Sicherungssockel
217.00 CHF / Stück* -
LVZUBBeschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
38.45 CHF / Set*
-
LVZIT
Isolierträger 3-polige Feldverteilschienen 185mm Phasenmittenabstand
30.00 CHF / Stück*
-
LVZAE12R
Anschlusselement M12x35
13.05 CHF / Stück* -
LVZAE8RAnschlusselement M8x30
10.45 CHF / Stück*
-
LVZW401K05GStromwandler 400/5A 5VA Kl.0.5s Geeicht
154.50 CHF / Stück* -
LVZW601K05GStromwandler 600/5A 5VA Kl.0.5s Geeicht
159.00 CHF / Stück* -
LVZW801K05GStromwandler 800/5A 5VA Kl.0.5s Geeicht
185.00 CHF / Stück* -
LVZWB300GStromwandlerblock für LV NH1-3 3-Phasen 300/5A 5VA Klasse 0.5s Geeicht
403.00 CHF / Stück* -
LVZWB600GStromwandlerblock für LV NH1-3 3-Phasen 600/5A 5VA Klasse 0.5s Geeicht
403.00 CHF / Stück* -
LVZWB800GStromwandlerblock für LV NH1-3 3-Phasen 800/5A 5VA Klasse 0.5s Geeicht
470.00 CHF / Stück*
-
LVZIFT1Infoträger zu NH1-Sicherungslastschaltleiste 250A
7.60 CHF / Stück*
-
CUC10C-Kupferprofil 840A Länge 3m 410mm²
1’207.00 CHF / Stück* -
CUC6C-Kupferprofil 560A Länge 3m 250mm²
308.00 CHF / Stück*
Technische Merkmale
-
AT_AcceptableCurrentRatingAC23B400V250 A
-
AT_AcceptableCurrentRatingAC22B500V250 A
-
AT_AcceptableCurrentRatingAC21B690V250 A
-
AT_AcceptableCurrentRatingAC21B800V200 A
Elektrischer Strom
-
Nennstrom250 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.4120 kA
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094710 kA
Sicherung
-
SicherungsgrösseNH1
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter35 - 300 mm²
-
Anschlussquerschnitt bei starrem Leiter35 - 300 mm²
-
Anschluss-/SteckertypSchraubanschluss
Architektur
-
Polanzahl3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment32 - 32 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit12 kV
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe671 mm
-
Tiefe190 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom27 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVSG1CP
-

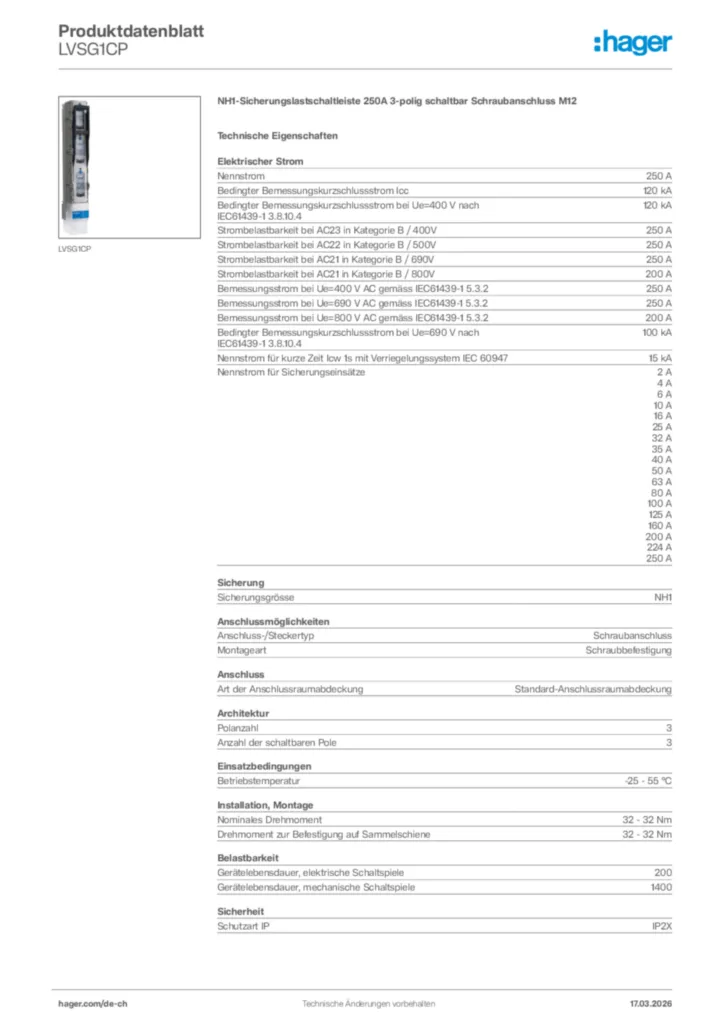

Product datasheet
Hager Produktdatenblatt LVSG1CP
NH1-Sicherungslastschaltleiste 250A 3-polig schaltbar Schraubanschluss M12
PDF -
Bedienungsanleitung
Bedienungsanleitung de-CH, en-GB, fr-CH, it-CH 2011-03-31
PDF4,05 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-31
PDF317,59 kB
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
