AP-Verteiler Hager univers 7-reihig 336TE IP30 1050×1100×160mm FWB74T1S
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Einbaufeld für Telekommunikation 3 Produkte verfügbar -
Montageplatte für Verteilergehäuse 23 Produkte verfügbar -
Tür/Bedienfeld 7 Produkte verfügbar -
Montageschiene 11 Produkte verfügbar -
Trennplatte für Zähler-/Verteilerfelder 3 Produkte verfügbar -
Komponente für die Aufstellung/Anreihtechnik 2 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
-
Anzahl der Leitungseinführungen16
-
Geeignet für AussenbereichNein
-
Montage aufAufputz
-
Nennstrom125 A
-
Anzahl der Schienen28
-
Anzahl Reihen7
-
Anzahl Felder4
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
-
Anzahl Module336
-
Mit LeitungseinführungJa
-
Höhe1100 mm
-
Breite1050 mm
-
Tiefe165 mm
-
Einbauhöhe1100 mm
-
Einbaubreite1050 mm
-
Einbautiefe161 mm
-
Breite in Teilungseinheiten48
-
Anzahl Schranktüren0
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
-
MontageartAufputz
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiss
-
Ultraviolettstrahlen beständigNein
-
SchutzklasseSchutzklasse II
-
Stossfestigkeit IKIK05
-
Schutzart IPIP30
-
SchliessungstypOhne Schloss
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FWB74T1S
-

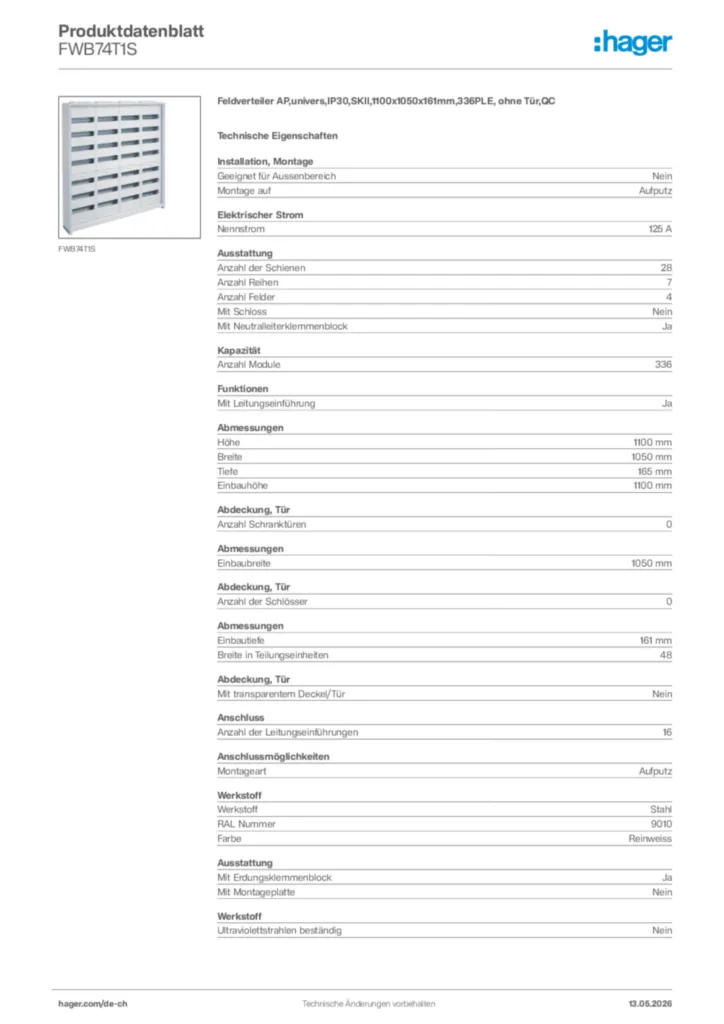

Product datasheet
Hager Produktdatenblatt FWB74T1S
Feldverteiler AP,univers,IP30,SKII,1100x1050x161mm,336PLE, ohne Tür,QC
PDF -
Bedienungsanleitung
Montageanleitung für FPxx, FWxx, FZxx, ZBxx, ZHxx, ZKxx, ZLxx, ZPxx, ZQxx, ZSxx, ZWxx - Schränke, Feldverteiler, Zählerverteiler (Stand: 03.2015)
Zählerschrankgehäuse
PDF3,08 MB
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung für FWxx, FZxx, KNxx, UZxx, VAxx, VExx, VHxx, VUxx, VZxx, ZBxx, ZExx, ZHxx, ZKxx, ZLxx, ZSxx, ZUxx, ZZxx - Feldverteiler, Träger, Quick-Connectklemmen, Schränke, Einbausätze, Verteilerfelder, Umrüstpakete (Stand: 09.2009)
QuickConnect PE/N-Klemme
PDF608,90 kB -
BIM Revit Objekte
Range : Univers. Surface mounted switchboard IP30 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte en-GB 2020-01-01
RFA1,36 MBRange : Univers. Surface mounted switchboard IP30 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte en-GB 2020-01-01
RFA1,35 MBRange : Univers. Surface mounted switchboard IP30 with DIN rail system. French - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte fr-FR 2020-01-01
RFA1,38 MBRange : Univers. Surface mounted switchboard IP30 with DIN rail system. French - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte fr-FR 2020-01-01
RFA1,36 MBRange : Univers. Surface mounted switchboard IP30 with DIN rail system. German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,38 MBRange : Univers. Surface mounted switchboard IP30 with DIN rail system. German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,36 MBRange : Univers. Surface mounted switchboard IP30 with DIN rail system. Italian - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte it-IT 2024-01-18
RFA1,38 MBRange : Univers. Surface mounted switchboard IP30 with DIN rail system. Italian - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte it-IT 2024-01-18
RFA1,36 MBRange Univers enclosures for CH (Lang. : en) IP30 with installation System surface mounted hosted-V2021
BIM Revit Objekte en-GB 2020-01-01
RFA1,35 MBRange Univers enclosures for CH (Lang. : en) IP30 with installation System surface mounted no hosted-V2021
BIM Revit Objekte en-GB 2020-01-01
RFA1,35 MB -
Handbuch
Handbook de-DE 2023-03-30
Handbuch de-DE 2023-03-30
PDF23,41 MB
Handbook en-GB 2023-03-30
Handbuch en-GB 2023-03-30
PDF23,14 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Declaration
Konformitätserklärung International 2022-03-09
PDF1,44 MB
Declaration
Konformitätserklärung International 2022-08-29
PDF143,25 kB
