AP-Verteiler Hager univers 7-reihig 336TE Tür IP44 1050×1100×160mm FWB74S
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verteilerfeld für Installationsverteiler 1 Produkte verfügbar
-
Verteilerbaugruppe für Geräteaufbau 2 Produkte verfügbar
-
Einführungsflansch für Gehäuse 5 Produkte verfügbar
-
Abdeckung für Verteilerfeld 3 Produkte verfügbar
-
Steckdose 1 Produkte verfügbar
-
Mehr sehen 96 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Anzahl der Leitungseinführungen16
-
Geeignet für AussenbereichNein
-
Montage aufAufputz
-
Nennstrom125 A
-
Anzahl der Schienen28
-
Anzahl Reihen7
-
Anzahl Felder4
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
-
Anzahl Module336
-
Absicherung Hauptschalter als EinspeisegerätNein
-
Mit LeitungseinführungJa
-
Höhe1100 mm
-
Breite1050 mm
-
Tiefe165 mm
-
Einbauhöhe1100 mm
-
Einbaubreite1050 mm
-
Einbautiefe161 mm
-
Breite in Teilungseinheiten48
-
Anzahl Schranktüren2
-
Anzahl der Schlösser1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
-
Mit transparentem Deckel/TürNein
-
MontageartAufputz
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiss
-
Ultraviolettstrahlen beständigNein
-
SchutzklasseSchutzklasse II
-
Stossfestigkeit IKIK09
-
Schutzart IPIP44
-
SchliessungstypOhne Schloss
-
Glühdrahttest750 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

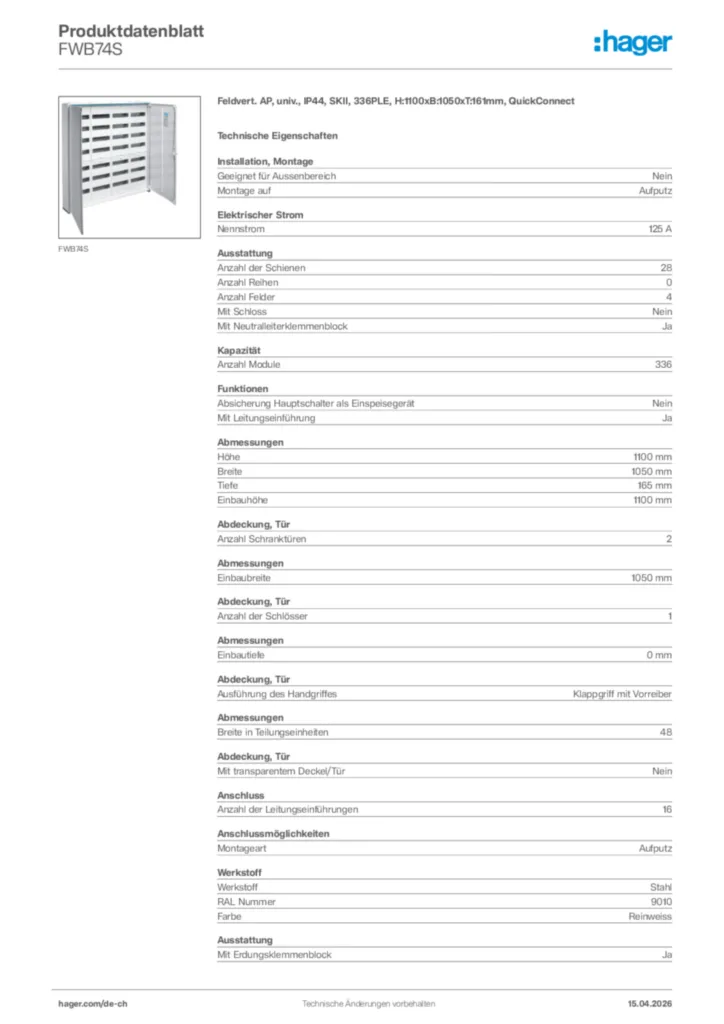

Produktbild FWB74S
-
Bedienungsanleitung
Montageanleitung für FPxx, FWxx, FZxx, ZBxx, ZHxx, ZKxx, ZLxx, ZPxx, ZQxx, ZSxx, ZWxx - Schränke, Feldverteiler, Zählerverteiler (Stand: 03.2015)
Zählerschrankgehäuse
PDF3,08 MBMontageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung für FWxx, FZxx, KNxx, UZxx, VAxx, VExx, VHxx, VUxx, VZxx, ZBxx, ZExx, ZHxx, ZKxx, ZLxx, ZSxx, ZUxx, ZZxx - Feldverteiler, Träger, Quick-Connectklemmen, Schränke, Einbausätze, Verteilerfelder, Umrüstpakete (Stand: 09.2009)
QuickConnect PE/N-Klemme
PDF608,90 kB -
BIM Revit Objekte
Range : Univers. Flush mounted switchboard IP44 with DIN rail system. French - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte fr-FR 2020-01-01
RFA1,48 MBRange : Univers. Flush mounted switchboard IP44 with DIN rail system. French - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte fr-FR 2020-01-01
RFA1,46 MBRange : Univers. Flush mounted switchboard IP44 with DIN rail system. German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,47 MBRange : Univers. Flush mounted switchboard IP44 with DIN rail system. German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,45 MBRange : Univers. Flush mounted switchboard IP44 with DIN rail system. Italian - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte it-IT 2024-01-18
RFA1,47 MBRange : Univers. Flush mounted switchboard IP44 with DIN rail system. Italian - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte it-IT 2024-01-18
RFA1,45 MBRange : Univers. Recessed mounted switchboard IP44 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte en-GB 2020-01-01
RFA1,46 MBRange : Univers. Recessed mounted switchboard IP44 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte en-GB 2020-01-01
RFA1,44 MBRange : Univers. Surface mounted switchboard IP44 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte en-GB 2020-01-01
RFA1,46 MBRange : Univers. Surface mounted switchboard IP44 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte en-GB 2020-01-01
RFA1,45 MBRange : Univers. Surface mounted switchboard IP44 with DIN rail system. French - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte fr-FR 2020-01-01
RFA1,49 MBRange : Univers. Surface mounted switchboard IP44 with DIN rail system. French - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte fr-FR 2020-01-01
RFA1,47 MBRange : Univers. Surface mounted switchboard IP44 with DIN rail system. German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,48 MBRange : Univers. Surface mounted switchboard IP44 with DIN rail system. German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,46 MBRange : Univers. Surface mounted switchboard IP44 with DIN rail system. Italian - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte it-IT 2024-01-18
RFA1,48 MBRange : Univers. Surface mounted switchboard IP44 with DIN rail system. Italian - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte it-IT 2024-01-18
RFA1,46 MBRange Univers enclosures for CH (Lang. : en) IP44 with installation System hosted-V2021
BIM Revit Objekte en-GB 2020-01-01
RFA1,45 MBRange Univers enclosures for CH (Lang. : en) IP44 with installation System no hosted-V2021
BIM Revit Objekte en-GB 2020-01-01
RFA1,44 MBRange Univers enclosures for CH (Lang. : en) IP44 with installation System surface mounted hosted-V2021
BIM Revit Objekte en-GB 2020-01-01
RFA1,49 MBRange Univers enclosures for CH (Lang. : en) IP44 with installation System surface mounted no hosted-V2021
BIM Revit Objekte en-GB 2020-01-01
RFA1,48 MB -
Handbuch
Handbook de-DE 2023-03-30
Handbuch de-DE 2023-03-30
PDF23,41 MBHandbook en-GB 2023-03-30
Handbuch en-GB 2023-03-30
PDF23,14 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kBDeclaration
Konformitätserklärung International 2022-03-09
PDF1,44 MBDeclaration
Konformitätserklärung International 2022-08-29
PDF143,25 kB
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
