Jistič 1 + N 63A, char.C, 10 kA NCN563

Name: NCN563
Brand: Hager
SKU: NCN5637

Produkt ve fázi ukončení výroby: ohledně dostupnosti kontaktujte váš elektrovelkoobchod

Následné produkty:

NCN263

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace

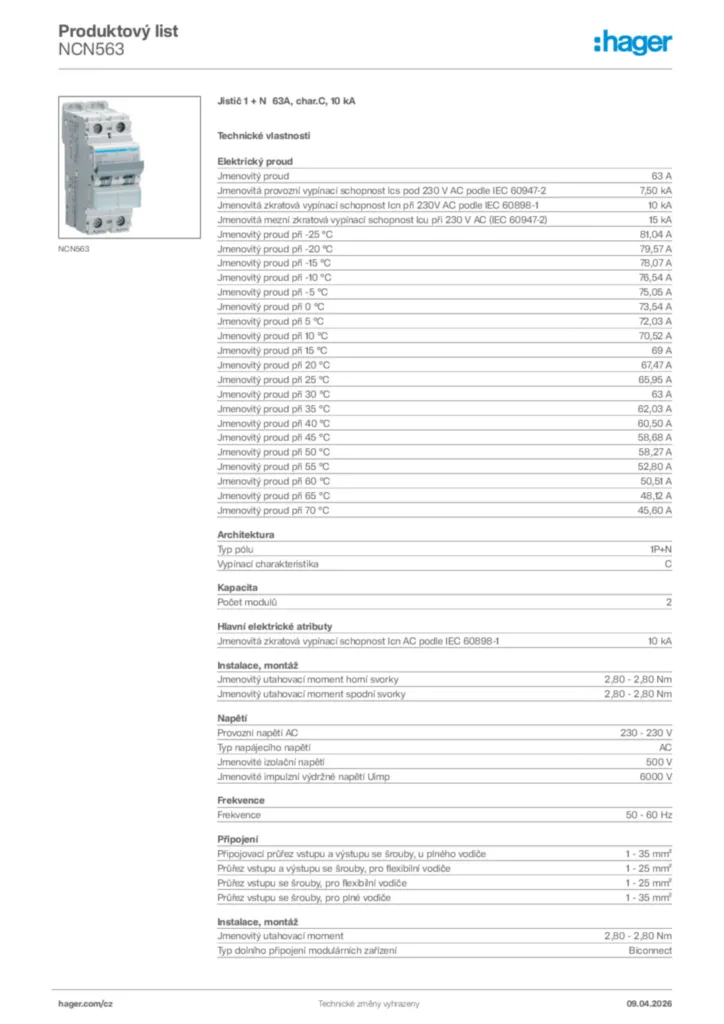

Stáhnout technický list

Dokončete svůj systém

Blok kontaktů pomocných zařízení 2 dostupné produkty
Ochranný kryt/páska pro fázovou přípojnici 2 dostupné produkty
Adaptér lišty DIN 1 dostupné produkty
Modulární fázová přípojnice 6 dostupné produkty
Uzamykací blokovací funkce 2 dostupné produkty
Podpěťová a přepěťová ochrana 1 dostupné produkty

Technické vlastnosti

Jmenovitý proud

63 A
Jmenovitá provozní vypínací schopnost lcs pod 230 V AC podle IEC 60947-2

7,50 kA
Jmenovitá zkratová vypínací schopnost Icn při 230V AC podle IEC 60898-1

10 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 230 V AC (IEC 60947-2)

15 kA
Jmenovitý proud při -25 °C

81,04 A
Jmenovitý proud při -20 °C

79,57 A
Jmenovitý proud při -15 °C

78,07 A
Jmenovitý proud při -10 °C

76,54 A
Jmenovitý proud při -5 °C

75,05 A
Jmenovitý proud při 0 °C

73,54 A
Jmenovitý proud při 5 °C

72,03 A
Jmenovitý proud při 10 °C

70,52 A
Jmenovitý proud při 15 °C

69 A
Jmenovitý proud při 20 °C

67,47 A
Jmenovitý proud při 25 °C

65,95 A
Jmenovitý proud při 30 °C

63 A
Jmenovitý proud při 35 °C

62,03 A
Jmenovitý proud při 40 °C

60,50 A
Jmenovitý proud při 45 °C

58,68 A
Jmenovitý proud při 50 °C

58,27 A
Jmenovitý proud při 55 °C

52,80 A
Jmenovitý proud při 60 °C

50,51 A
Jmenovitý proud při 65 °C

48,12 A
Jmenovitý proud při 70 °C

45,60 A

Typ pólu

1P+N
Vypínací charakteristika

C

Počet modulů

2

Jmenovitá zkratová vypínací schopnost Icn AC podle IEC 60898-1

10 kA

Jmenovitý utahovací moment horní svorky

2,80 - 2,80 Nm
Jmenovitý utahovací moment spodní svorky

2,80 - 2,80 Nm
Jmenovitý utahovací moment

2,80 - 2,80 Nm
Typ dolního připojení modulárních zařízení

Biconnect
Typ horního připojení modulárních zařízení

Šroubová svorka
Možnost montáže v úhlu 360°

Ano

Provozní napětí AC

230 - 230 V
Typ napájecího napětí

AC
Jmenovité izolační napětí

500 V
Jmenovité impulzní výdržné napětí Uimp

6 000 V

Frekvence

50 - 60 Hz

Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče

1 - 35 mm²
Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče

1 - 25 mm²
Průřez vstupu se šrouby, pro flexibilní vodiče

1 - 25 mm²
Průřez vstupu se šrouby, pro plné vodiče

1 - 35 mm²

Stupeň krytí IP

IP20
Vzdálenost od mřížky

60 mm

Stupeň znečištění podle IEC 60664/IEC 60947-2

2
Třída omezení energie I²t

3
Provozní teplota

-25 - 70 °C

Celkový ztrátový výkon při jmenovitém proudu

13,10 W

Elektrická životnost v počtu cyklů

4 000
Mechanická životnost v cyklech

20 000

Typ připojení

Šroubová svorka
Zarovnání horního připojení pro modulární zařízení

Zarovnaná svorka
Zarovnání dolního připojení pro modulární zařízení

Zarovnaná svorka

Výška

83 mm
Šířka

35 mm
Hloubka

70 mm

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano
