Jistič 1 pól. 63A, char.C, 10 kA NCN163

Name: NCN163
Brand: Hager
SKU: NCN1633

EAN

3250614614682

Balení

12 ks

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

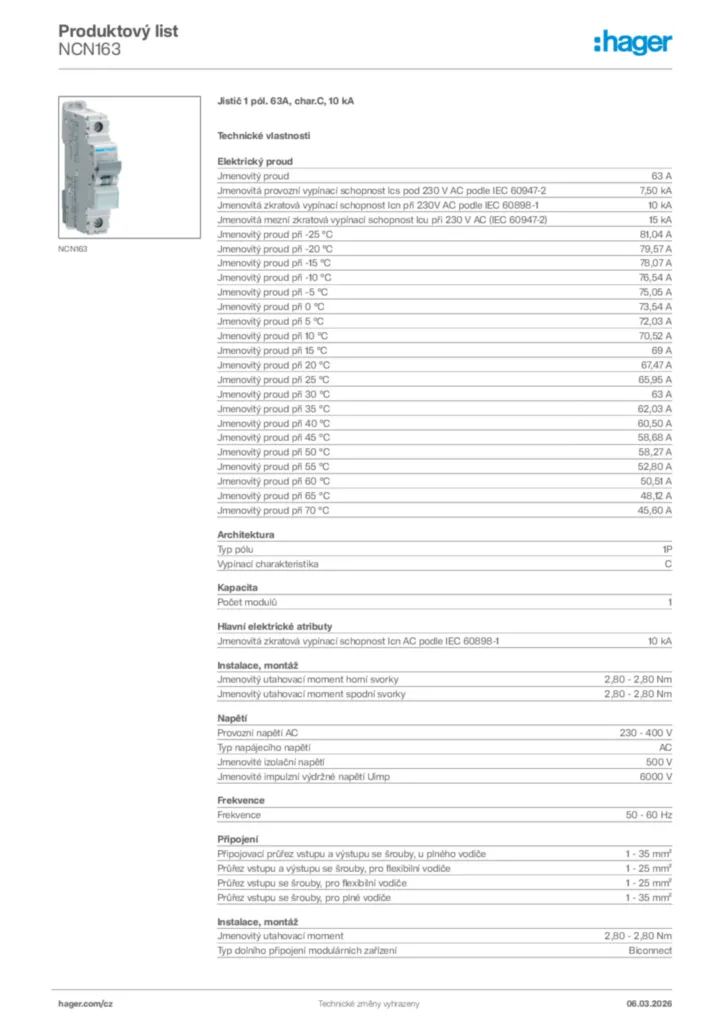

Stáhnout technický list

Dokončete svůj systém

Volitelné příslušenství

Adaptér lišty DIN 1 dostupné produkty
Mechanické příslušenství pro nízkonapěťové komponenty 1 dostupné produkty
Blok kontaktů pomocných zařízení 2 dostupné produkty
Vypínací spoušť 2 dostupné produkty
Podpěťová cívka 2 dostupné produkty
Zobrazit více 6 další dostupné produkty

Technické vlastnosti

Jmenovitý proud

63 A
Jmenovitá provozní zkratová vypínací schopnost Ics při 230 V AC podle IEC 60947-2

7,50 kA
Jmenovitá zkratová vypínací schopnost Icn při 230V AC podle IEC 60898-1

10 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 230 V AC (IEC 60947-2)

15 kA
Jmenovitý proud při -25 °C

81,04 A
Jmenovitý proud při -20 °C

79,57 A
Jmenovitý proud při -15 °C

78,07 A
Jmenovitý proud při -10 °C

76,54 A
Jmenovitý proud při -5 °C

75,05 A
Jmenovitý proud při 0 °C

73,54 A
Jmenovitý proud při 5 °C

72,03 A
Jmenovitý proud při 10 °C

70,52 A
Jmenovitý proud při 15 °C

69 A
Jmenovitý proud při 20 °C

67,47 A
Jmenovitý proud při 25 °C

65,95 A
Jmenovitý proud při 30 °C

63 A
Jmenovitý proud při 35 °C

62,03 A
Jmenovitý proud při 40 °C

60,50 A
Jmenovitý proud při 45 °C

58,68 A
Jmenovitý proud při 50 °C

58,27 A
Jmenovitý proud při 55 °C

52,80 A
Jmenovitý proud při 60 °C

50,51 A
Jmenovitý proud při 65 °C

48,12 A
Jmenovitý proud při 70 °C

45,60 A

Typ pólu

1P
Vypínací charakteristika

C

Počet modulů

1

Jmenovitá zkratová vypínací schopnost Icn AC podle IEC 60898-1

10 kA
Jmenovitý utahovací moment horní svorky

2,80 - 2,80 Nm
Jmenovitý utahovací moment svorky, dolní

2,80 - 2,80 Nm

Provozní napětí AC

230 - 400 V
Typ napájecího napětí

AC
Jmenovité izolační napětí

500 V
Jmenovité impulzní výdržné napětí Uimp

6 000 V

Frekvence

50 - 60 Hz

Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče

1 - 35 mm²
Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče

1 - 25 mm²
Průřez vstupu se šrouby, pro flexibilní vodiče

1 - 25 mm²
Průřez vstupu se šrouby, pro plné vodiče

1 - 35 mm²

Jmenovitý utahovací moment

2,80 - 2,80 Nm
Typ dolního připojení modulárních zařízení

Biconnect
Typ horního připojení modulárních zařízení

Šroubová svorka
Možnost montáže v úhlu 360°

Ano

Stupeň krytí IP

IP20

Stupeň znečištění podle IEC 60664/IEC 60947-2

2
Třída omezení energie I²t

3
Provozní teplota

-25 - 70 °C

Celkový ztrátový výkon při jmenovitém proudu

5,73 W

Elektrická životnost v počtu cyklů

4 000
Mechanická životnost v cyklech

20 000

Typ konektoru/zástrčky

Šroubová svorka
Vyrovnání horního připojení pro modulární zařízení

Zarovnaná svorka
Vyrovnání dolního připojení pro modulární zařízení

Zarovnaná svorka

Výška

83 mm
Šířka

17,50 mm
Hloubka

70 mm

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano
