    • FWU61S
    Rozvaděč zapuštěný série univers FWU, krytí IP30, třída izolace II, rozměry 550x550x112 mm, určený pro vnitřní prostředí. Vybaven odnímatelným rámem s plnými plechovými dveřmi, barvy RAL 9010 (bílá). Určen pro běžné modulové přístroje (72 modulů) do 125 A.
    EAN
    3250612739684
    Balení
    1 ks
    • Rozvá­děče a příslu­šen­ství pro zapuš­těnou montáž / dutou stěnu

    Rozvaděč zapuštěný FWU, IP30, tř. ochr.II, 72 mod., 950x300x112 FWU61S

    Přidat do seznamu
    Přidat do seznamu

    Přihlaste se pro vytvoření seznamu produktů

    Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager

    Vytvořit účet Přihlásit se

    Rozvaděč zapuštěný FWU, IP30, tř. ochr.II, 72 mod., 950x300x112

    FWU61S

    • Příslušenství
    • Technické vlastnosti
    • Environmentální hodnota
    • Dokumentace
    • Více produktů
    Stáhnout technický list

    Dokončete svůj systém

    Volitelné příslušenství

  • Zobrazit více (31)
    • Krycí lišta 2 dostupné produkty
    • Dveře 2 dostupné produkty
    • Montážní deska pro rozvaděč 1 dostupné produkty
    • Panel pro rozvaděč 1 dostupné produkty
    • Lišta DIN 3 dostupné produkty
    • Součásti pro kabe­láž, kabe­lové vstupy a upevnění kabelů 1 dostupné produkty

    Dokončete svůj systém

    • Krycí lišta
    • Dveře
    • Montážní deska pro rozvaděč
    • Panel pro rozvaděč
    • Lišta DIN
    • Součásti pro kabe­láž, kabe­lové vstupy a upevnění kabelů
    • Víko pro instalační kanál
    • Oddě­lovací deska pro elek­tro­mě­ry/roz­vaděče
    • Vestavěné pole pro tele­ko­mu­nikace
    • Příslu­šen­ství / náhradní díly pro termi­nály
    • Retu­šovací tyčinka
    • Montážní příslu­šen­ství
    • Kolejni­cová svor­kovnice
    • Držák doku­mentů
    • Kabe­lová přiruba pro rozvaděč
    • Uzamykací systém
    • S35S

      Krycí lišta bílá pro 12 modulů
      0,00 €  / *
    • ZZ35S

      Krycí lišta se západkou bílá, proti sejmutí 12 mod., 226 mm
      0,00 €  / *
    • FZ013NM

      Dveře pravé s uzávěrem plastové, perforované pro FWx/FP61x, 919x269 mm, IP30
      0,00 €  / *
    • FZ013F

      Dveře pravé s uzávěrem pro FWU61x, 919x269 mm, IP30
      0,00 €  / *
    • UZ41M5

      Montážní panel perforovaný, 1 pole, 4 řady, 460x248 mm
      0,00 €  / *
    • UN06GN

      Modulární rošt 900x250 mm pro FWB6x
      0,00 €  / *
    • UN03FN

      Nosné lišty stavebnic. dílů v. 450 mm pro FWU3x (sada 2 ks)
      0,00 €  / *
    • UN06FN

      Nosné lišty stavebnic. dílů v. 900 mm pro FWU6x (sada 2 ks)
      0,00 €  / *
    • UN07FN

      Nosné lišty stavebnic. dílů v. 1050 mm pro FWU7x (sada 2 ks)
      0,00 €  / *
    • FZ850F

      Lišta pro uchycení kabelů v rozvaděči FWU, oceloplechová, sada 2 ks
      0,00 €  / *
    • FWU00P1

      Kabelová průchodka zásuvná pro rozvaděč FWU
      0,00 €  / *
    • ZZ10H

      Vodorovná přepážka zásuvná pro rozvaděč FWB a univers, 250 mm
      0,00 €  / *
    • UN31TN

      Multimediální montážní deska pro univers FWx3, 250x450mm
      0,00 €  / *
    • UN41TN

      Multimediální montážní deska pro univers FWx4, 250x600mm
      0,00 €  / *
    • UN51TN

      Multimediální montážní deska pro univers FWx5, 250x750mm
      0,00 €  / *
    • UN61TN

      Multimediální montážní deska pro univers FWx6, 250x900mm
      0,00 €  / *
    • KN00A

      Univerzální držák bezšroubových svorkovnic na lištu DIN
      0,00 €  / *
    • UZ00K1

      Držák bezšroubových svorkovnic pro univers FW a univers Z
      0,00 €  / *
    • FZ791N

      Korektor laku 9 ml, barva bílá RAL 9010
      0,00 €  / *
    • VZ405N

      Příchytka pro montáž rozvaděč VH/FWU do dutých příček
      0,00 €  / *
    • UZ25V2

      Kabelová spona, malá (20 ks)
      0,00 €  / *
    • U84T

      Koncový izolační držák DIN lišty, univers N, (2 ks)
      0,00 €  / *
    • FZ279

      Sada pro zapuštění rozvaděče FWU o 12 mm
      0,00 €  / *
    • KM13A

      Přísluš. univers Z - PE/N svorkovnice 2x13
      0,00 €  / *
    • KM25A

      Přísluš. univers Z - PE/N svorkovnice 2x25
      0,00 €  / *
    • FZ794

      Kapsa na dokumenty k nalepení, DIN A4
      0,00 €  / *
    • VZ741

      Kabelová příruba 23 průchodek na zadní stěnu rozvaděče FWU
      0,00 €  / *
    • FZ452N

      Dveřní uzávěr, s klíčem typ 405 pro skříně univers IP44
      0,00 €  / *
    • FZ597N

      Dveřní zámek univers se 2 klíčky č. 1242E
      0,00 €  / *
    • FZ598

      Dveřní uzávěr univerzální plastový
      0,00 €  / *
    • FZ598N

      Dveřní uzávěr se sklopným uchycením, náhradní díl
      0,00 €  / *

    Technické vlastnosti

    Připo­jení
    • Počet vstupů potrubí
      2
    Instalace, montáž
    • Vhodné pro venkovní použití
      Ne
    • Montáž
      Zapuš­těná montáž, Dutá příčka
    Elek­trický proud
    • Jmenovitý proud
      125 A
    Vyba­vení
    • Počet lišt
      6
    • Počet řad v rozvaděči
      6
    • Počet polí v šířce
      1
    • Zámek
      Ne
    • Má neut­rální svor­kovnici
      Ano
    • Má uzem­ňovací svor­kovnici
      Ano
    • Montážní deska
      Ne
    Kapa­cita
    • Počet modulů
      72
    Funkce
    • Má ochranný hlavní vypínač
      Ne
    • Se vstupy potrubí
      Ano
    Rozměry
    • Výška
      1 003 mm
    • Šířka
      353 mm
    • Hloubka
      125 mm
    • Vestavěná výška
      952 mm
    • Vestavěná šířka
      310 mm
    • Vestavěná hloubka
      112 mm
    • Počet jednotek šířky
      12
    Kryt, dveře
    • Počet dveří rozvaděče
      1
    • Typ ruko­jeti
      Výklopná rukojeť se západkou
    • Dveře/kryt průhledné
      Ne
    • Typ dveří rozvaděče
      Jednokřídlé dveře
    Konek­tivita
    • Druh montáže
      Upevnění šrouby
    Mate­riál
    • Mate­riál
      Ocel
    • Kód RAL
      9010
    • Barva
      Bílá
    Bezpečnost
    • Třída izolace
      Třída izola­ceII
    • Mechanická odolnost IK
      IK09
    • Stupeň krytí IP
      IP30
    • Typ uzamčení
      Bez zámku
    • Test žhavicím drátem
      850 °C

    Environmentální hodnota

    Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

    V souladu se směrnicí RoHS Ano

    Certifikace a dokumenty

    PEP - Enclosures FWP, univers, IP44, SKII, 120PLE (english)
    PDF
    8,50 MB
    REACH declaration FWU61S
    PDF
    RoHS report FWU61S
    PDF

    Ke stažení

    • Obrázek FWU61S | Hager

      Obrázek produktu FWU61S

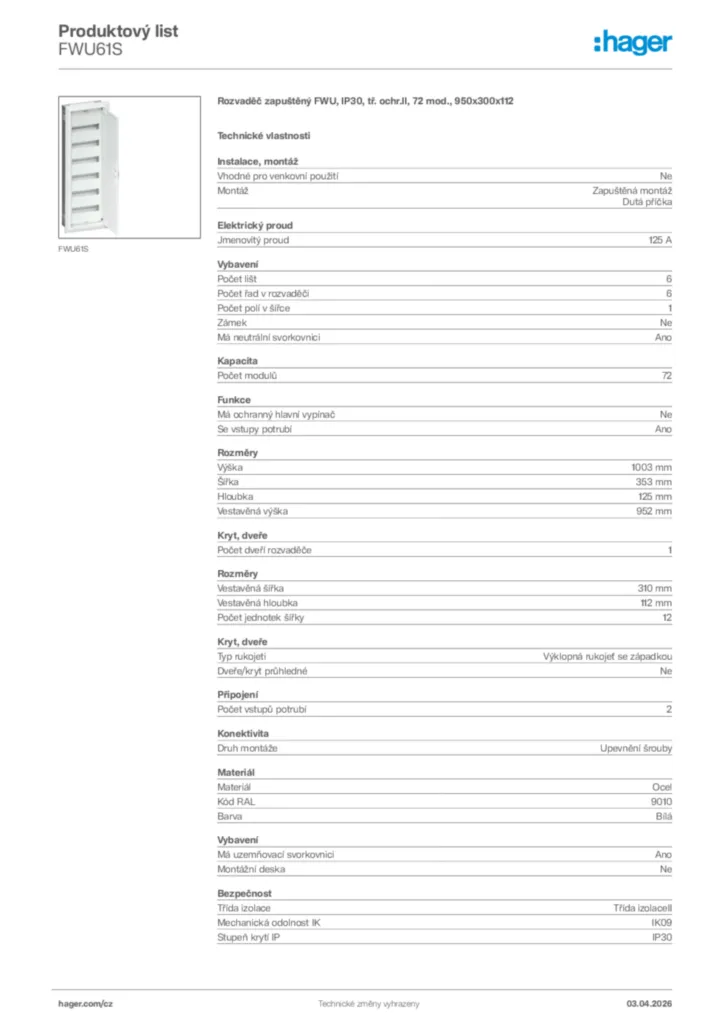

    • Datový list produktu

      Obrázek Hager Generováno - Datový list produktu FWU61S | Hager

      Hager Generováno - Datový list produktu FWU61S

      Rozvaděč zapuštěný FWU, IP30, tř. ochr.II, 72 mod., 950x300x112

      PDF

    • Návod k použití

      Obrázek Návod k použití International 2015-05-08 | Hager

      Návod k použití International 2015-05-08

      PDF
      673,51 kB

    • Instalační návod

      Obrázek Instalační návod International 2021-12-08 | Hager

      Instalační návod International 2021-12-08

      PDF
      11,44 MB

    • Příručka

      Obrázek Handbook en-GB 2023-04-11 | Hager

      Handbook en-GB 2023-04-11

      Příručka en-GB 2023-04-11

      PDF
      5,83 MB

    • Prohlášení o shodě

      Obrázek Declaration | Hager

      Declaration

      Prohlášení o shodě International 2023-05-12

      PDF
      332,34 kB
      Obrázek Declaration | Hager

      Declaration

      Prohlášení o shodě International 2022-03-09

      PDF
      1,44 MB
    Více dokumentace

    Náhradní díl

    Zobrazit více

    Objevte více z této produktové řady

      5
    • 1
      FZ518N - Výklopná rukojeť s vložkou, klíč číslo 455E
      FZ518N
      Výklopná rukojeť s vložkou, klíč číslo 455E
    • 2
      FZ002NV1 - Dveře pravé s uzávěrem perforované pro FWx/FP32/33/34/35x, 469x519 mm, IP30
      FZ002NV1
      Dveře pravé s uzávěrem perforované pro FWx/FP32/33/34/35x, 469x519 mm, IP30
    • 3
      FZ794 - Kapsa na dokumenty k nalepení, DIN A4
      FZ794
      Kapsa na dokumenty k nalepení, DIN A4
    • 4
      FZ009NM - Dveře pravé s uzávěrem plastové, perforované pro FWx/FP51x, 769x269 mm, IP30
      FZ009NM
      Dveře pravé s uzávěrem plastové, perforované pro FWx/FP51x, 769x269 mm, IP30
    • 5
      U842B - DIN lišta 35x7,5 mm, univers N, pro 1 pole, 248 mm
      U842B
      DIN lišta 35x7, 5 mm, univers N, pro 1 pole, 248 mm
