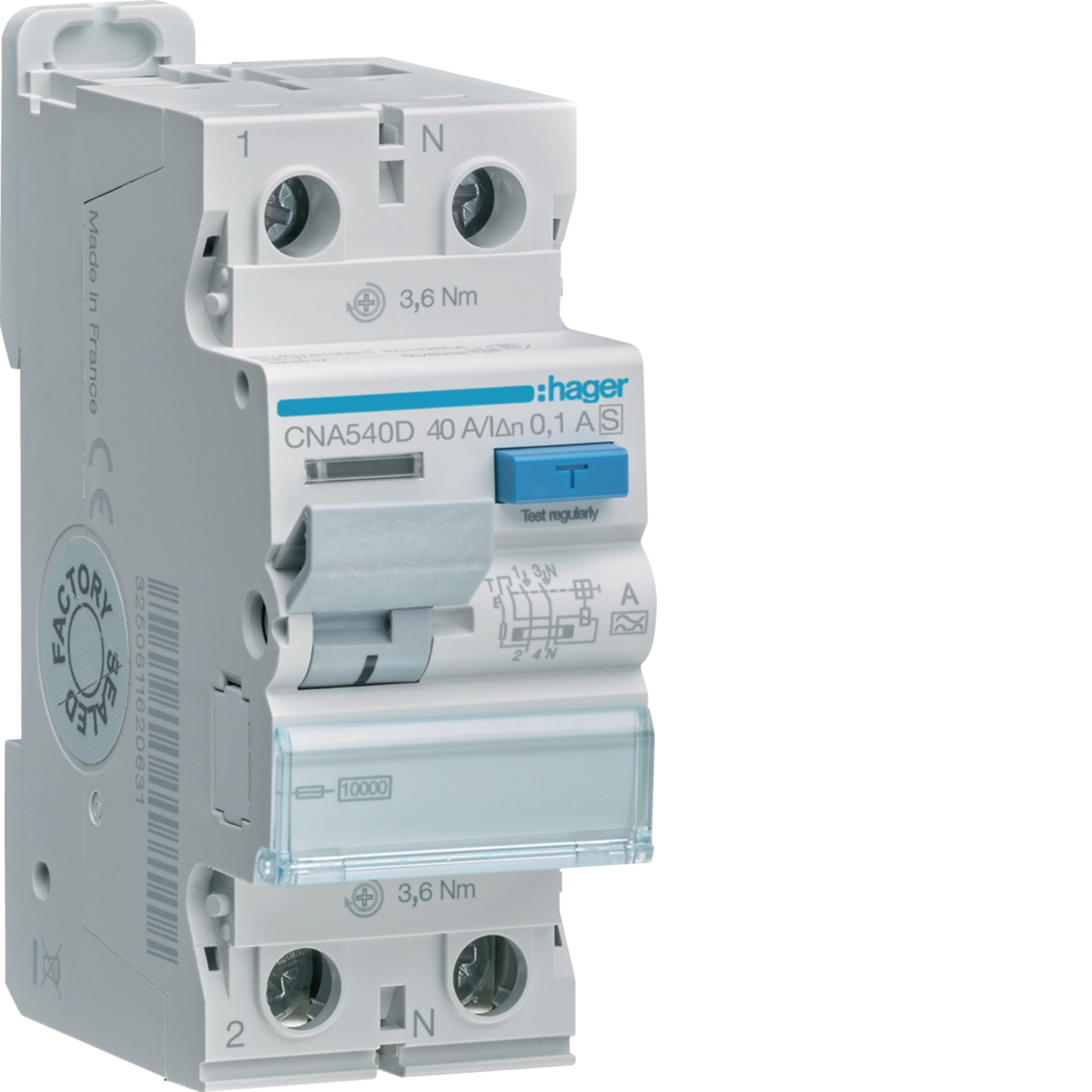

Proudový chránič 2 pól. 40A / 0,1 A, typ A/S, 10 kA CNA540D
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Uzamykací blokovací funkce 2 dostupné produkty -
Funkce oddělení fází 1 dostupné produkty -
Mechanické příslušenství pro nízkonapěťové komponenty 1 dostupné produkty -
Podpěťová cívka 1 dostupné produkty -
Vypínací spoušť 2 dostupné produkty -
Podpěťová a přepěťová ochrana 1 dostupné produkty
Dokončete svůj systém
Technické vlastnosti
Architektura
-
Typ pólu1P+N
Elektrický proud
-
Jmenovitý proud40 A
-
Jmenovitý reziduální provozní proud Idn100 mA
-
Vypínací a otevírací kapacita Idm1,25 kA
-
Jmenovitý podmíněný zkratový proud Inc podle EN 61008-110 kA
-
Jmenovitý proud při -25 °C40 A
-
Jmenovitý proud při -20 °C40 A
-
Jmenovitý proud při -15 °C40 A
-
Jmenovitý proud při -10 °C40 A
-
Jmenovitý proud při -5 °C40 A
-
Jmenovitý proud při 0 °C40 A
-
Jmenovitý proud při 5 °C40 A
-
Jmenovitý proud při 10 °C40 A
-
Jmenovitý proud při 15 °C40 A
-
Jmenovitý proud při 20 °C40 A
-
Jmenovitý proud při 25 °C40 A
-
Jmenovitý proud při 30 °C40 A
-
Jmenovitý proud při 35 °C40 A
-
Jmenovitý proud při 40 °C40 A
-
Jmenovitý proud při 45 °C40 A
-
Jmenovitý proud při 50 °C40 A
-
Jmenovitý proud při 55 °C40 A
-
Jmenovitý proud při 60 °C40 A
-
Jmenovitý proud při 65 °C40 A
-
Jmenovitý proud při 70 °C40 A
Instalace, montáž
-
Jmenovitý utahovací moment horní svorky3,60 - 3,60 Nm
-
Jmenovitý utahovací moment spodní svorky3,60 - 3,60 Nm
-
Typ dolního připojení modulárních zařízeníBiconnect
-
Odnímatelná horní částAno
Napětí
-
Provozní napětí AC230 - 230 V
-
Typ napájecího napětíAC
-
Jmenovité izolační napětí500 V
-
Hodnota dielektrické pevnosti výkonové frekvence2 kV
-
Jmenovité impulzní výdržné napětí Uimp4 000 V
-
Jmenovité impulzní výdržné napětí Uimp IEC 60947-36 000 V
-
Maximální provozní napětí253 V
Frekvence
-
Frekvence50 - 50 Hz
Kapacita
-
Počet modulů2
Přenos
-
Vhodné pro lišty DINAno
Bezpečnost
-
Stupeň krytí IPIP20
Připojení
-
Průřez výstupu se šrouby pro plné vodiče1 - 25 mm²
-
Průřez výstupu se šrouby, pro flexibilní vodiče1 - 16 mm²
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu3,31 W
Podmínky použití
-
Max. nadmořská výška2 000 m
-
Provozní teplota-25 - 70 °C
Trvanlivost
-
Elektrická životnost v počtu cyklů10 000
-
Mechanická životnost v cyklech20 000
Konektivita
-
Typ připojeníŠroubová svorka
-
Zarovnání horního připojení pro modulární zařízeníZarovnaná svorka
-
Zarovnání dolního připojení pro modulární zařízeníZarovnaná svorka
Rozměry
-
Výška85 mm
-
Šířka36 mm
-
Hloubka70 mm
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

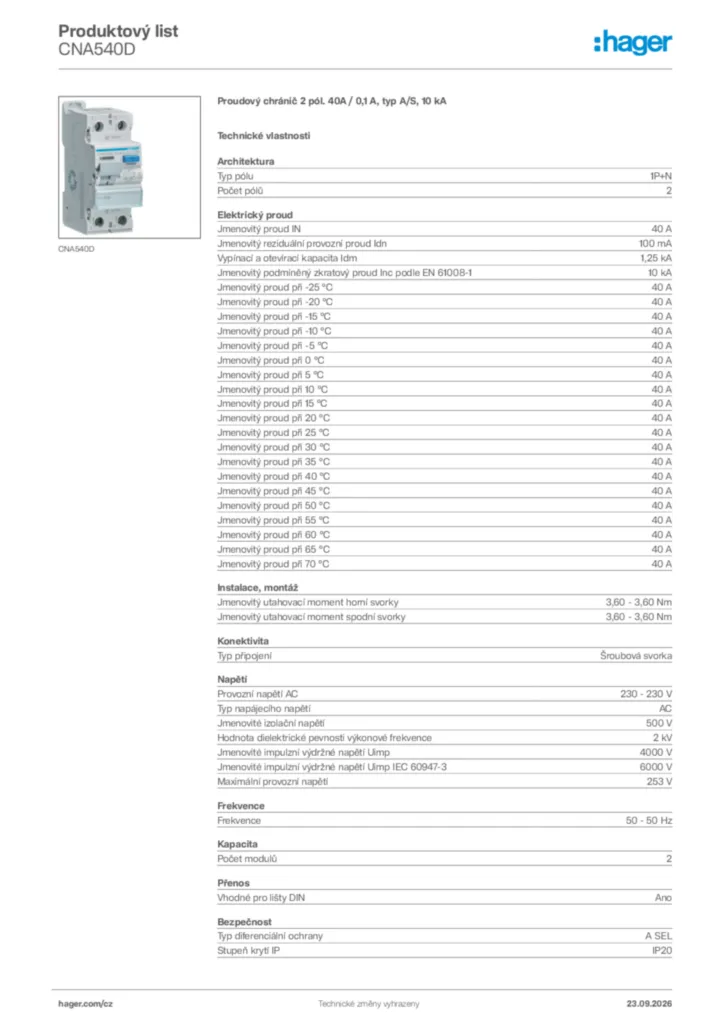

Product datasheet

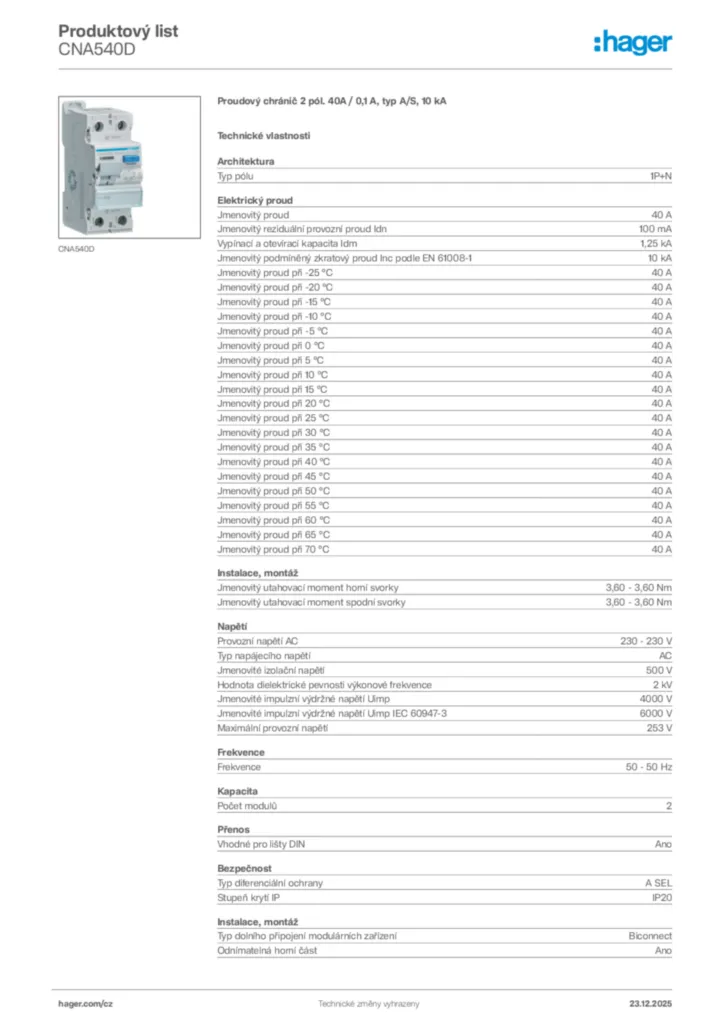

Hager Product data sheet CNA540D
Proudový chránič 2 pól. 40A / 0,1 A, typ A/S, 10 kA
PDF -
Declaration of conformity
Declaration of conformity en-GB 2025-01-15
PDF1,04 MB
