Oblouková ochrana s jističem 1+N 13A, char.C, 6 kA, QC - bezšroubová ARC963D
EAN
3250611013204
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Blok kontaktů pomocných zařízení 2 dostupné produkty -
Adaptér lišty DIN 1 dostupné produkty -
Modulární fázová přípojnice 6 dostupné produkty -
Ochranný kryt/páska pro fázovou přípojnici 2 dostupné produkty -
Uzamykací blokovací funkce 1 dostupné produkty -
Podpěťová cívka 2 dostupné produkty
Dokončete svůj systém
-
KDN263B
Hřebenová přípojnice 2P, 63A, 10mm2/1m k propojení 56ks 2pól. přístrojů
-
KDN451DHřebenová přípojnice 3P+N, 16mm2/12mod. pro 6ks přístrojů 1+N (L1+N, L2+N, L3+N)
-
KDN263AHřebenová přípojnice 2P, 63A, 10mm2/12mod. k propojení 6ks 2pól. přístrojů
-
KDN280AHřebenová přípojnice 2P, 80A, 16mm2/12mod. k propojení 6ks 2pól. přístrojů
-
KDN280BHřebenová přípojnice 2P, 80A, 16mm2/1m k propojení 56ks 2pól. přístrojů
-
KDN451EHřebenová přípojnice 3P+N, 16mm2/1m pro 28ks přístrojů 1+N (L1+N, L2+N, L3+N)
Technické vlastnosti
Elektrický proud
-
Jmenovitý proud13 A
-
Jmenovitý proud při -25 °C15,33 A
-
Jmenovitý proud při -20 °C15,13 A
-
Jmenovitý proud při -15 °C14,93 A
-
Jmenovitý proud při -10 °C14,73 A
-
Jmenovitý proud při -5 °C14,53 A
-
Jmenovitý proud při 0 °C14,32 A
-
Jmenovitý proud při 5 °C14,11 A
-
Jmenovitý proud při 10 °C13,89 A
-
Jmenovitý proud při 15 °C13,68 A
-
Jmenovitý proud při 20 °C13,45 A
-
Jmenovitý proud při 25 °C13,23 A
-
Jmenovitý proud při 30 °C13 A
-
Jmenovitý proud při 35 °C12,81 A
-
Jmenovitý proud při 40 °C12,62 A
-
Jmenovitý proud při 45 °C12,42 A
-
Jmenovitý proud při 50 °C12,23 A
-
Jmenovitý proud při 55 °C12,03 A
-
Jmenovitý proud při 60 °C11,82 A
-
Jmenovitá zkratová vypínací schopnost Icn při 230V AC podle IEC 60898-16 kA
Architektura
-
Vypínací charakteristikaC
-
Typ pólu1P+N
Hlavní elektrické atributy
-
Jmenovitá zkratová vypínací schopnost Icn AC podle IEC 60898-16 kA
Instalace, montáž
-
Jmenovitý utahovací moment horní svorky2,1 - 2,1 Nm
-
Jmenovitý utahovací moment spodní svorky2,1 - 2,1 Nm
-
Jmenovitý utahovací moment2,1 - 2,1 Nm
-
Typ dolního připojení modulárních zařízeníBiconnect, quickbusbar
-
Typ horního připojení modulárních zařízeníquickconnect
Napětí
-
Jmenovité izolační napětí500 V
-
Jmenovité impulzní výdržné napětí Uimp4 000 V
-
Provozní napětí AC230 - 230 V
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu4,24 W
Podmínky použití
-
Třída omezení energie I²t3
-
Provozní teplota-25 - 60 °C
-
Skladovací/přepravní teplota-40 - 70 °C
Trvanlivost
-
Mechanická životnost v cyklech4 000
-
Elektrická životnost v počtu cyklů2 000
Kapacita
-
Počet modulů2
Rozměry
-
Výška85 mm
-
Šířka35,50 mm
-
Hloubka70 mm
Ke stažení
-
Product datasheet

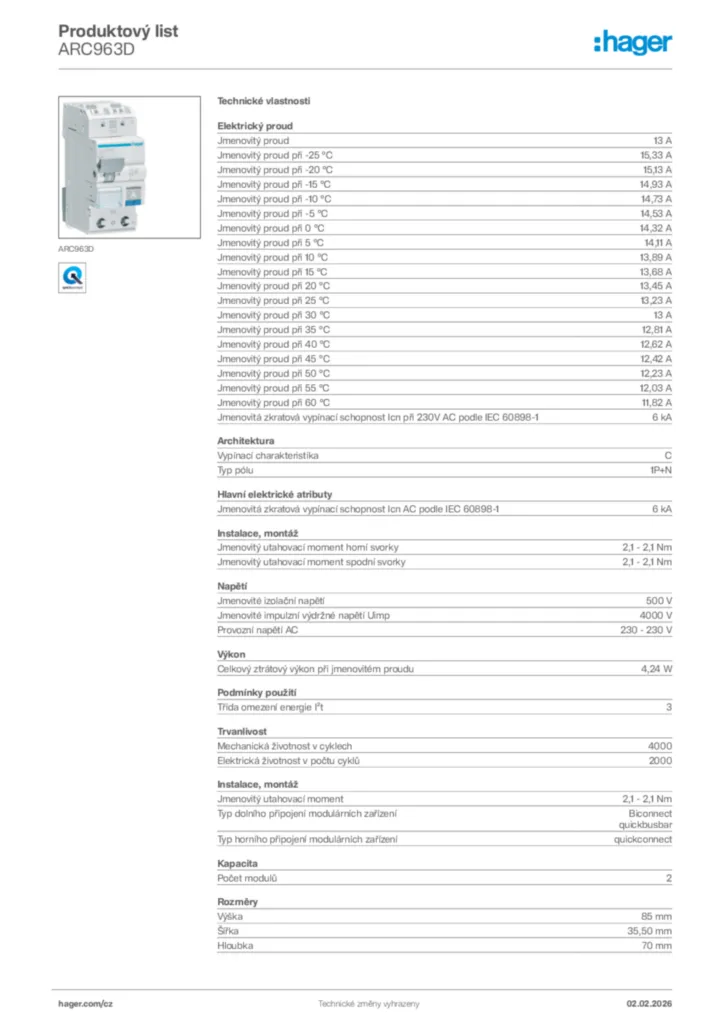

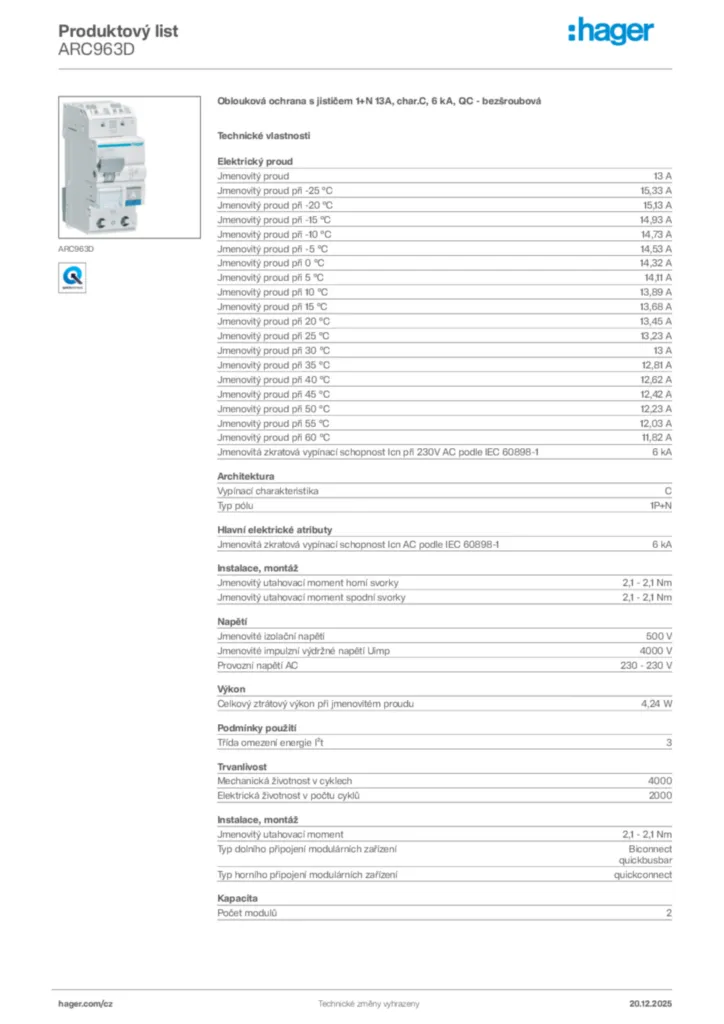

Hager Produktový list ARC963D
