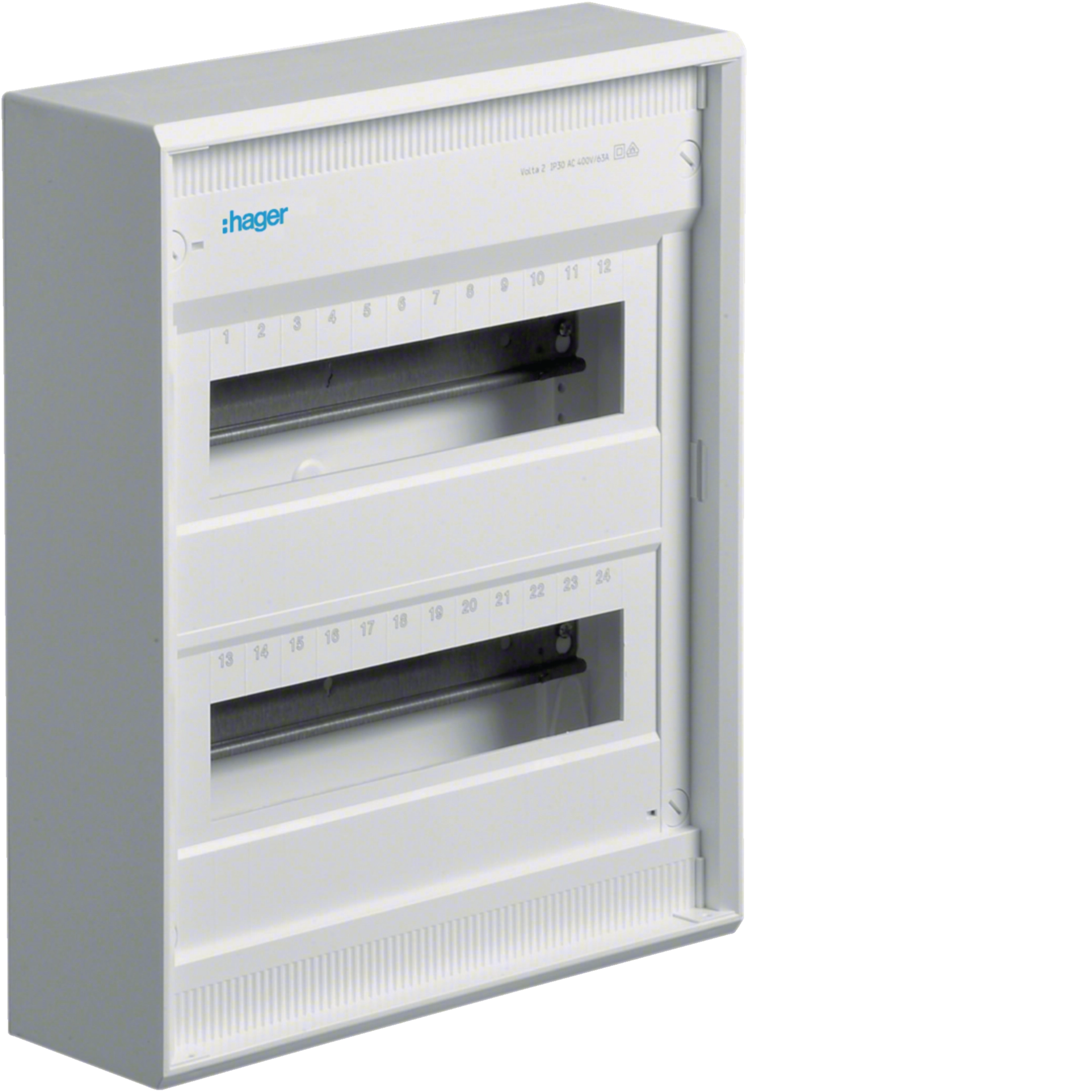

Kleinvereiler, volta, APV, 2x12PLE, IP30, 370x305x96,5mm Außenmass VA24BN
EAN
3250616411340
Marke
Hager
VPE
1 Stück
Preisgruppe
H12
Preis
92,33 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für Klemmen 1 Produkte verfügbar -
Schließsystem 1 Produkte verfügbar -
Abdeckleiste 2 Produkte verfügbar -
Plantasche 1 Produkte verfügbar -
Rangierfeld für Gehäuse 1 Produkte verfügbar -
Steckdose für Reiheneinbau 1 Produkte verfügbar
Optionales Zubehör
-
VZ302N
Schliessung, Volta, Standard, zum Einbau in Türgriff
54,50 € / Stück*
-
VZ407
Plantasche, Volta, 220x240mm, für Dokumente, klarsicht
9,43 € / Stück*
-
VA24TTür, volta, APV, 2-reihig, Stahlblech, mit Türschild
40,83 € / Stück*
-
VZ412Rangierkanal, volta, APV
57,00 € / Stück*
-
VZ698Kabelhalter, volta, APV, 6 Stück
8,50 € / Stück*
Technische Merkmale
Installation, Montage
-
Montage aufAufputz
Elektrischer Strom
-
Nennstrom63 A
Leistung
-
Maximale Verlustleistung pro Schrank bei ΔT=20K15 W
Ausstattung
-
Anzahl Reihen2
-
Mit MontageplatteNein
Abmessungen
-
Höhe370 mm
-
Breite305 mm
-
Tiefe96,50 mm
-
Breite in Teilungseinheiten24
Abdeckung, Tür
-
Anzahl Schranktüren0
-
Mit transparentem Deckel/TürNein
Werkstoff
-
RAL Nummer9010
-
FarbeReinweiß
-
Ultraviolettstrahlen beständigJa
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypOhne Schloss
-
Glühdrahttest750 °C
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

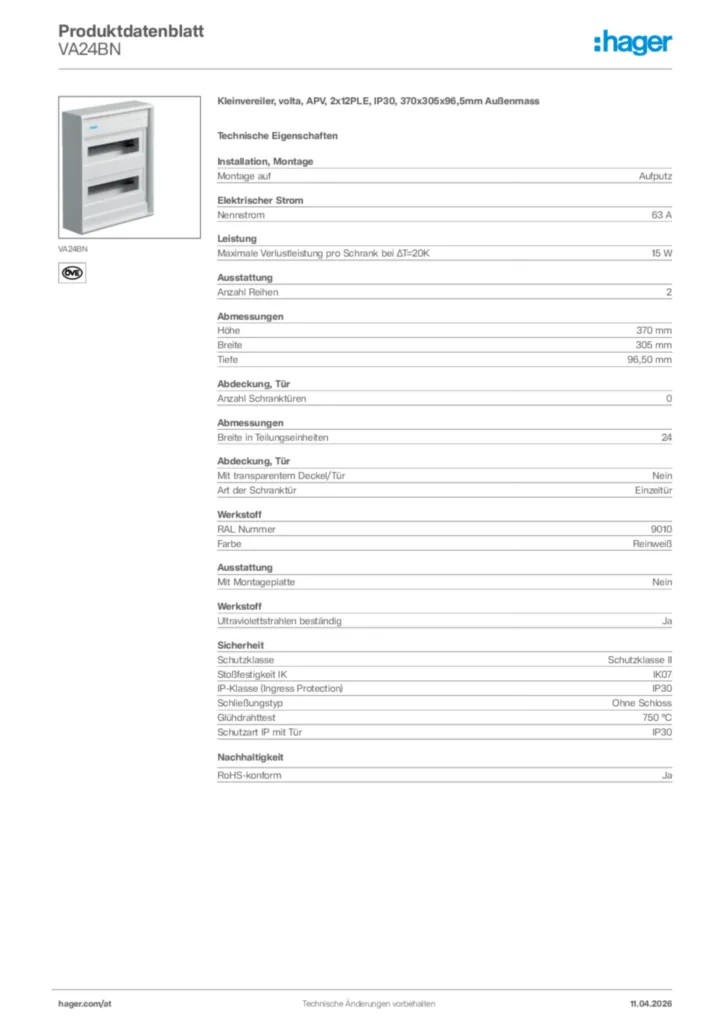

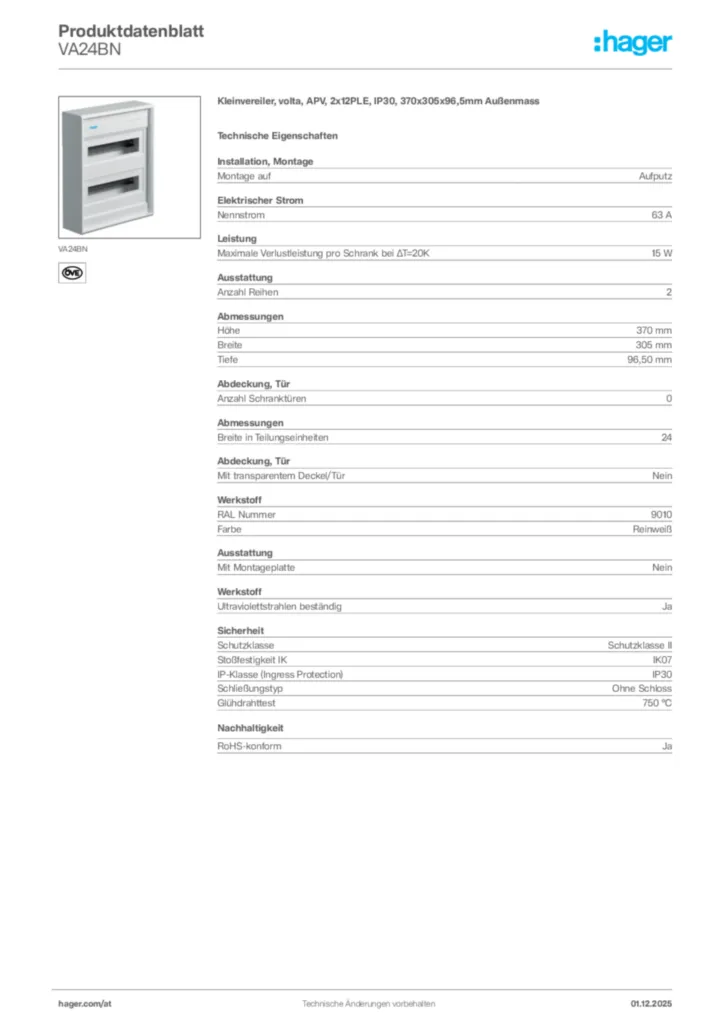

Product datasheet
Hager Produktdatenblatt VA24BN
Kleinvereiler, volta, APV, 2x12PLE, IP30, 370x305x96,5mm Außenmass
PDF -
Montageanleitung
Montageanleitung International 2022-07-07
PDF4,90 MB -
Bestellhilfe
Planungsvorlage Wohnungs- & Installationsverteiler
Mit dieser praktischen Checkliste Wohnungs- & Installationsverteiler ganz einfach planen (24AT003MC)
PDF1,18 MB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
BIM Revit Objekte
Range : Volta. Surface mounted switchboard IP30 with DIN rail system. German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,25 MB
Range : Volta. Surface mounted switchboard IP30 with DIN rail system. German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,23 MB
Range Volta enclosures for AT (Lang. : de) IP30 with installation System surface mounted hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,24 MB
Range Volta enclosures for AT (Lang. : de) IP30 with installation System surface mounted no hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,22 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-08-16
PDF359,72 kB
Konformitätserklärung International 2023-08-07
PDF366,52 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
S35SAbdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbarPreis4,26 €/ Stück * -
2
VZ102NBlendrahmen, Volta, 2reihig, mit Tür, RAL 9010Preis68,30 €/ Stück * -
3
VZ103NBlendrahmen, Volta, 3reihig, mit Tür, RAL 9010Preis76,23 €/ Stück * -
4
VZ104NBlendrahmen, Volta, 4reihig, mit Tür, RAL 9010Preis100,20 €/ Stück * -
5
VZ104VBlendrahmen, Volta, 4reihig, mit geschlitzter StahlblechtürPreis100,20 €/ Stück *
Ausschreibungstext
Kleinvereiler, volta, APV, 2x12PLE, IP30, 370x305x96,5mm Außenmass
Installationskleinverteiler Aufputz aus Kunststoff, zertifiziert nach OVE EN 61439-1/-3. Der Verteiler ist außerdem geprüft nach OVE EN 60670-24 und DIN 43871, geeignet für den Einsatz in Wohngebäuden nach OVE E 8015. Zum Einbau von Geräten bis 63 A mit max. 70 mm Einbautiefe nach Maßnorm DIN 43880. Bemessungsspannung 400V/50Hz. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus Kunststoffbodenplatte mit serienmäßigem Leitungsabfang, Geräteträger aus verzinktem Stahlblech und DIN Hutschiene zum Einbau von Modulargeräten nach DIN 43880. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, serienmäßig plombierbar. Fingersichere PE und N-Klemme in montagefreundlicher QuickConnect Technik. Hinweis: Tür aus Stahlblech ist nicht enthalten (Zubehör).
Montage auf: Aufputz
Anzahl Reihen: 2
Höhe: 370 mm
Breite: 305 mm
Tiefe: 96,50 mm
Anzahl Schranktüren: 0
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VA24BN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Installationskleinverteiler Aufputz aus Kunststoff, zertifiziert nach OVE EN 61439-1/-3. Der Verteiler ist außerdem geprüft nach OVE EN 60670-24 und DIN 43871, geeignet für den Einsatz in Wohngebäuden nach OVE E 8015. Zum Einbau von Geräten bis 63 A mit max. 70 mm Einbautiefe nach Maßnorm DIN 43880. Bemessungsspannung 400V/50Hz. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus Kunststoffbodenplatte mit serienmäßigem Leitungsabfang, Geräteträger aus verzinktem Stahlblech und DIN Hutschiene zum Einbau von Modulargeräten nach DIN 43880. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, serienmäßig plombierbar. Fingersichere PE und N-Klemme in montagefreundlicher QuickConnect Technik. Hinweis: Tür aus Stahlblech ist nicht enthalten (Zubehör).
Montage auf: Aufputz
Anzahl Reihen: 2
Höhe: 370 mm
Breite: 305 mm
Tiefe: 96,50 mm
Anzahl Schranktüren: 0
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VA24BN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
