Der Baustein univers N (450x250mm) dient dem Aufbau von Niederspannungsverteilungen. Er ist für Reihenklemmen waagerecht konzipiert und unterstützt eine Bemessungsspannung von 3AC 690 Volt /50 Hertz. Ausgestattet mit plombierbaren Berührungsschutzabdeckungen und einer Hutschiene für Modulargeräte. Erfüllt die Normen DIN EN 61 439 -1, -2, -3 und VDE 0660 Teil 600 -1, -2, -3.
EAN
3250616140950
Marke
Hager
VPE
1 Stück
Preisgruppe
H11
Baustein, universN, 450x250mm, für Reihenklemmen waagerecht UD31A1
Preis
109,99 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Montagezubehör 5 Produkte verfügbar -
Verteilerbaugruppe Klemmen 6 Produkte verfügbar
Optionales Zubehör
-
UZ25V2Leitungsklammer, universN, klein, 20 Teile
39,01 € / Stück* -
UZ25V1Leitungsklammer, universN, groß, 20 Teile
41,67 € / Stück* -
UZ01V1
Adapter, universN, doppelt, für Leitungsklammer auf Hutschiene 35x15mm, 20 Teile
46,89 € / Stück* -
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 Teile
46,89 € / Stück* -
UZ05A1Haubenturm-Erhöhung der Einbautiefe um 15mm, universN, Inhalt 4 Stück
7,31 € / Stück*
-
KJ02DNVerteilerblock 125A mit Frontabdeckung, 1polig, 2x 10-35²/2x 2, 5-25²/6x 1, 5-16²
37,42 € / Stück* -
KJ02DVerteilerblock, 125A, 1polig, 1x 10-35² / 1x 6-16² / 6x 2, 5-16²
37,42 € / Stück* -
KJ02CNVerteilerblock 160A mit Frontabdeckung, 1polig, 2x 25-70²/3x 2, 5-25²/8x 1, 5-16²
79,06 € / Stück* -
KJ02B
Verteilerblock 400A geschl., 1polig, 1x 95-185²/2x 6-35²/5x 1, 5-16²/4x 1, 5-10²
117,36 € / Stück* -
KJ02ANVerteilerblock 250A m.Frontabdeckung 1p. 1x35-120²/1x1, 5-50²/4x1, 5-16²/8x2, 5-25²
106,96 € / Stück* -
KJ02AVerteilerblock, 250A, 1polig, 1x 35-95² / 2x 6-35² / 5x 1, 5-16² / 4x 1, 5 - 10²
106,96 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe450 mm
-
Breite250 mm
-
Tiefe125 mm
-
Anzahl Einheiten72
Ausstattung
-
Anzahl Reihen3
Werkstoff
-
WerkstoffKunststoff
-
RAL Nummer9010
-
ProduktfarbeReinweiß
Nur für den internen Gebrauch
-
Anzahl der 75 mm Schritte je Feld6
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Produktdatenblatt

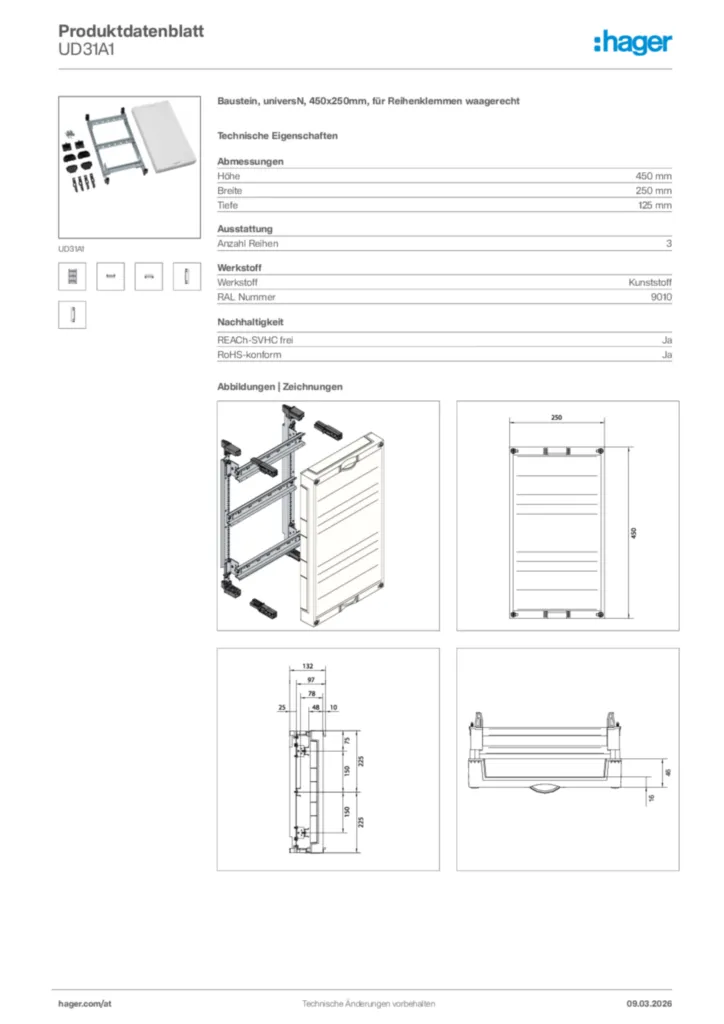

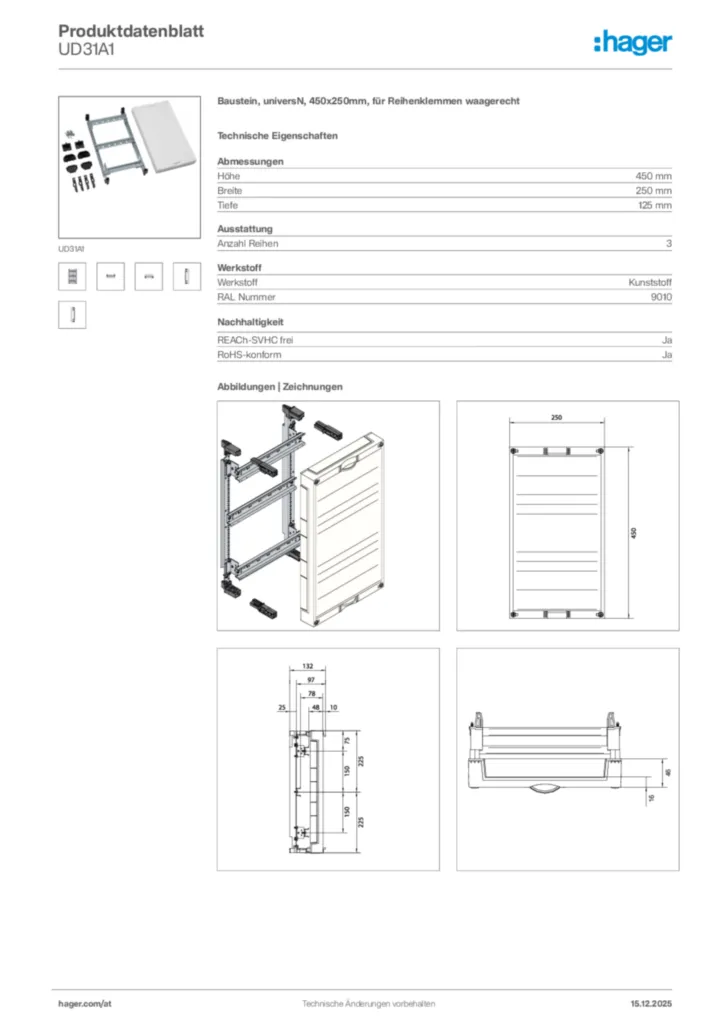

Hager Produktdatenblatt UD31A1
Baustein, universN, 450x250mm, für Reihenklemmen waagerecht
PDF -
Montageanleitung
Montageanleitung
Montageanleitung International 2009-12-17
PDF3,18 MB -
Bestellhilfe
Planungsvorlage Niederspannungsverteiler
Mit dieser praktischen Checkliste Niederspannungsverteiler ganz einfach planen (24AT0002MC)
PDF1,42 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2026-03-06
PDF741,92 kB
Konformitätserklärung en-GB 2026-03-06
PDF709,43 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UZ25V1Leitungsklammer, universN, groß, 20 TeilePreis41,67 €/ Stück *
-
2
UZ01V1Adapter, universN, doppelt, für Leitungsklammer auf Hutschiene 35x15mm, 20 TeilePreis46,89 €/ Stück *
-
3
UZ25V2Leitungsklammer, universN, klein, 20 TeilePreis39,01 €/ Stück *
-
4
UZ005Bezeichnungsstreifen, universN, für Geräteschlitz, Set = 12 StückPreis26,45 €/ Set * -
5
UZ05A1Haubenturm-Erhöhung der Einbautiefe um 15mm, universN, Inhalt 4 StückPreis7,31 €/ Stück *
Ausschreibungstext
Baustein, universN, 450x250mm, für Reihenklemmen waagerecht
univers N Reihenklemmen bzw. Modulargerätebaustein mit Hutschiene zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 450 mm
Breite: 250 mm
Tiefe: 125 mm
Anzahl Reihen: 3
Werkstoff: Kunststoff
RAL Nummer: 9010
Fabrikat : Hager oder gleichwertig
Artikel : UD31A1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
univers N Reihenklemmen bzw. Modulargerätebaustein mit Hutschiene zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 450 mm
Breite: 250 mm
Tiefe: 125 mm
Anzahl Reihen: 3
Werkstoff: Kunststoff
RAL Nummer: 9010
Fabrikat : Hager oder gleichwertig
Artikel : UD31A1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
