Leitungsschutzschalter 3P 15kA C-63A 3M

NRN363

  • Reihen­ein­bau­ge­räte

Leitungsschutzschalter 3P 15kA C-63A 3M NRN363

EAN
3250614645228
Marke
Hager
VPE
1 Stück
Preisgruppe
H20
Preis
313,36 €
/ Stück *
 313,36 €
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext

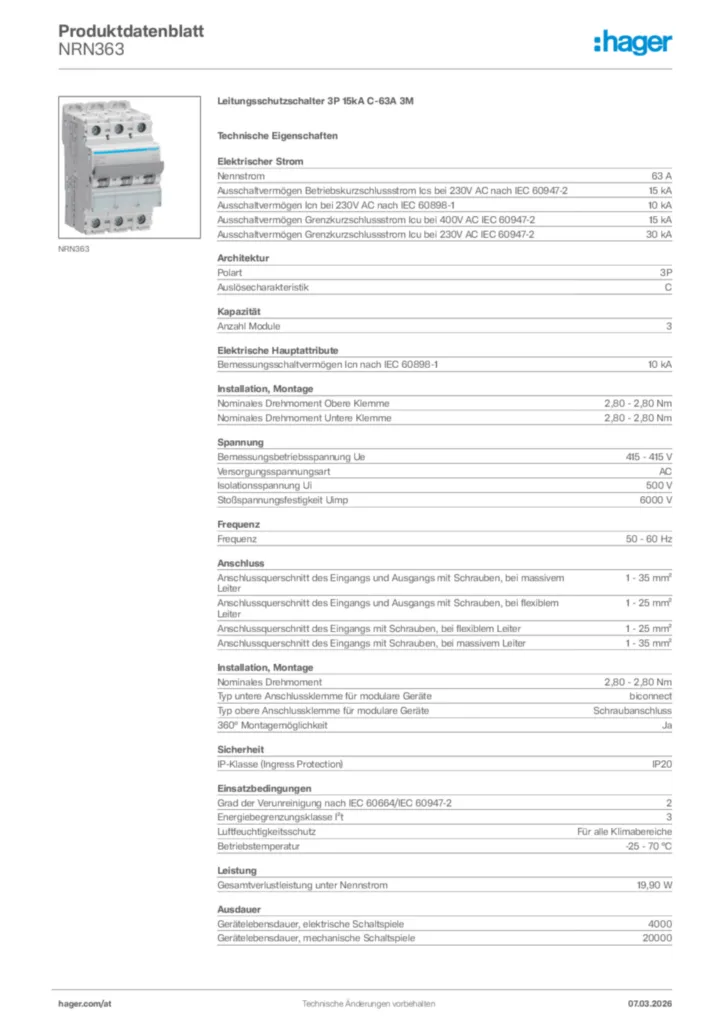

Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Hilfs­schal­ter­block 2 Produkte verfügbar
  • Arbeitsstromaus­löser 2 Produkte verfügbar
  • Unter­span­nungs­aus­löser 2 Produkte verfügbar
  • Phasen­tren­nungs­funk­ti­onen 1 Produkte verfügbar
  • Verrie­ge­lungs­funk­ti­onen 2 Produkte verfügbar
  • Mehr sehen 6 weitere Produkte verfügbar

Vervollständigen Sie Ihr System

  • Hilfs­schal­ter­block
  • Arbeitsstromaus­löser
  • Unter­span­nungs­aus­löser
  • Phasen­tren­nungs­funk­ti­onen
  • Verrie­ge­lungs­funk­ti­onen
  • Klem­me­n­ab­de­ckung
  • Modu­lare Phasen­schiene
  • Schutz­kap­pe/-­streifen für Phasen­schiene
  • MZ201

    Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
     18,17 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZ202

    Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
     21,10 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZ203

    Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
     56,91 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZ204

    Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
     56,91 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZ205

    Unterspannungsauslöser für MCB RCBO < 125A 48V DC
     56,91 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZ206

    Unterspannungsauslöser für MCB RCBO < 125A 230V AC
     56,91 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZN121

    Phasenabschottung für Leitungsschutzschalter 10kA
     10,62 €  / Set*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZN175

    Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
     8,69 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZN176

    Plombierdraht zum Plombieren der Modulargeräte
     7,10 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZN120

    Klemmenabdeckung für Leitungsschutzschalter 10kA 1 polig
     21,10 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • KDN363A

    Phasenschiene 3 polig mit Gabelanschluss 10mm² 63A 12 Module
     15,92 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • KDN363B

    Phasenschiene 3 polig mit Gabelanschluss 10mm² 63A 57 Module
     73,32 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • KDN380A

    Phasenschiene 3 polig mit Gabelanschluss 16mm² 80A 12 Module
     21,96 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • KDN380B

    Phasenschiene 3 polig mit Gabelanschluss 16mm² 80A 57 Module
     89,53 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • KZN023

    Endkappe für Phasenschiene 2 und 3 polig (1 Stk.)
     1,21 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    63 A
  • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics bei 230V AC nach IEC 60947-2
    15 kA
  • Ausschalt­ver­mögen Icn bei 230V AC nach IEC 60898-1
    10 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 400V AC IEC 60947-2
    15 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 230V AC IEC 60947-2
    30 kA
Archi­tektur
  • Polart
    3P
  • Auslö­se­cha­rak­te­ristik
    C
Kapa­zität
  • Anzahl Module
    3
Elek­tri­sche Haupt­at­tri­bute
  • Bemes­sungs­schalt­ver­mögen Icn nach IEC 60898-1
    10 kA
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment Obere Klemme
    2,80 - 2,80 Nm
  • Nomi­nales Dreh­mo­ment Untere Klemme
    2,80 - 2,80 Nm
  • Nomi­nales Dreh­mo­ment
    2,80 - 2,80 Nm
  • Typ untere Anschluss­klemme für modu­lare Geräte
    biconnect
  • Typ obere Anschluss­klemme für modu­lare Geräte
    Schrau­b­an­schluss
  • 360° Monta­gemög­lich­keit
    Ja
Span­nung
  • Bemes­sungs­be­triebss­pan­nung Ue
    415 - 415 V
  • Versor­gungs­span­nungsart
    AC
  • Isola­ti­onss­pan­nung Ui
    500 V
  • Stoß­span­nungs­fes­tig­keit
    6000 V
Frequenz
  • Frequenz
    50 - 60 Hz
Anschluss
  • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
    1 - 35 mm²
  • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
    1 - 25 mm²
  • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
    1 - 25 mm²
  • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
    1 - 35 mm²
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP20
Einsatz­be­din­gungen
  • Grad der Verun­rei­ni­gung nach IEC 60664/IEC 60947-2
    2
  • Ener­gie­be­gren­zungs­klasse I²t
    3
  • Luft­feuch­tig­keits­schutz
    Für alle Klima­be­reiche
  • Betrieb­stem­pe­ratur
    -25 - 70 °C
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    19,90 W
Ausdauer
  • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
    4000
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
    20000
Konnek­ti­vität
  • Anschlussart
    Schrau­b­an­schluss
  • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
    Ausge­rich­tete Klemmen
  • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
    Ausge­rich­tete Klemmen
Abmes­sungen
  • Höhe
    83 mm
  • Breite
    52,50 mm
  • Tiefe
    70 mm

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - MCB 1P 6kA B-16A, 1 module (english)
PDF
39,21 MB
REACH declaration NRN363 (english)
PDF
103,10 kB
RoHS declaration NRN363 (english)
PDF
103,59 kB

Downloads

  • Produktbild

    Bild NRN363 | Hager Deutschland

    Produktbild NRN363

  • Konformitätserklärung

    Bild EU Declaration of Conformity | Hager Deutschland

    EU Declaration of Conformity

    Konformitätserklärung en-GB 2024-10-02

    PDF
    650,27 kB
    Bild UKCA Declaration of Conformity | Hager Deutschland

    UKCA Declaration of Conformity

    Konformitätserklärung en-GB 2024-10-02

    PDF
    653,93 kB
Mehr Downloads

Weitere Produkte zu diesem System

    5
  • 1
    MBS116 - Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A Quick Connect 1 Modul
    MBS116
    Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A Quick Connect 1 Modul
    Preis
     6,78 €
    / Stück *
     6,78 €
    / Stück *
  • 2
    MBS316 - Leitungsschutzschalter 3 polig 6kA B-Charakteristik 16A Quick Connect 3 Module
    MBS316
    Leitungsschutzschalter 3 polig 6kA B-Charakteristik 16A Quick Connect 3 Module
    Preis
     36,63 €
    / Stück *
     36,63 €
    / Stück *
  • 3
    MCS116 - Leitungsschutzschalter 1 polig 6kA C-Charakteristik 16A Quick Connect 1 Modul
    MCS116
    Leitungsschutzschalter 1 polig 6kA C-Charakteristik 16A Quick Connect 1 Modul
    Preis
     6,78 €
    / Stück *
     6,78 €
    / Stück *
  • 4
    MCS316 - Leitungsschutzschalter 3 polig 6kA C-Charakteristik 16A Quick Connect 3 Module
    MCS316
    Leitungsschutzschalter 3 polig 6kA C-Charakteristik 16A Quick Connect 3 Module
    Preis
     36,63 €
    / Stück *
     36,63 €
    / Stück *
  • 5
    MBN116 - Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A 1 Modul
    MBN116
    Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A 1 Modul
    Preis
     6,51 €
    / Stück *
     6,51 €
    / Stück *

Ausschreibungstext

Leitungsschutzschalter 3P 15kA C-63A 3M

Hochleistungs - Leitungsschutzschalter nach OVE EN 60947-2 mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Nennstrom: 63 A
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 15 kA
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 10 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2: 30 kA
Polart: 3P
Auslösecharakteristik: C
Anzahl Module: 3
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 6000 V
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2

Fabrikat : Hager oder gleichwertig
Artikel : NRN363
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
