EAN

3250614645082

Hager

VPE

1 Stück

Leitungsschutzschalter 3P 25kA C-0.5A 3M NRN300

Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler

Zubehör
Technische Merkmale
Downloads

Vervollständigen Sie Ihr System

Verriegelungsfunktionen 1 Produkte verfügbar
Phasentrennungsfunktionen 1 Produkte verfügbar
Klemmenabdeckung 1 Produkte verfügbar
Unterspannungsauslöser 1 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Modulare Phasenschiene 4 Produkte verfügbar

Technische Merkmale

Nennstrom

0,50 A
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2

7,50 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2

25 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2

25 kA
Nennstrom bei -25°C

0,69 A
Nennstrom bei -10°C

0,64 A
Nennstrom bei -20 °C

0,67 A
Nennstrom bei -15°C

0,66 A
Nennstrom bei -5°C

0,63 A
Nennstrom bei 0 °C

0,61 A
Nennstrom bei 5°C

0,59 A
Nennstrom bei 10°C

0,58 A
Nennstrom bei 15°C

0,56 A
Nennstrom bei 20 °C

0,54 A
Nennstrom bei 25°C

0,52 A
Nennstrom bei 30°C

0,50 A
Nennstrom bei 35°C

0,48 A
Nennstrom bei 40 °C

0,45 A
Nennstrom bei 45 °C

0,43 A
Nennstrom bei 50 °C

0,40 A
Nennstrom bei 55°C

0,37 A
Nennstrom bei 60°C

0,34 A
Nennstrom bei 65°C

0,31 A
Nennstrom bei 70°C

0,27 A

Polart

3P
Auslösecharakteristik

C

Anzahl Module

3

Bemessungsschaltvermögen Icn nach IEC 60898-1

10 kA

Nominales Drehmoment Obere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment Untere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment

2,80 - 2,80 Nm
Typ untere Anschlussklemme für modulare Geräte

biconnect
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss

Bemessungsbetriebsspannung Ue

415 - 415 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit Uimp

6000 V

Frequenz

50 - 60 Hz

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 35 mm²

IP-Klasse (Ingress Protection)

IP20

Grad der Verunreinigung nach IEC 60664/IEC 60947-2

2
Energiebegrenzungsklasse I²t

3
Luftfeuchtigkeitsschutz

Für alle Klimabereiche
Betriebstemperatur

-25 - 70 °C

Gesamtverlustleistung unter Nennstrom

4,35 W

Gerätelebensdauer, elektrische Schaltspiele

4000
Gerätelebensdauer, mechanische Schaltspiele

20000

Anschlussart

Schraubanschluss
Ausrichtung obere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen
Ausrichtung untere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen

Höhe

83 mm
Breite

52,50 mm
Tiefe

70 mm

Downloads

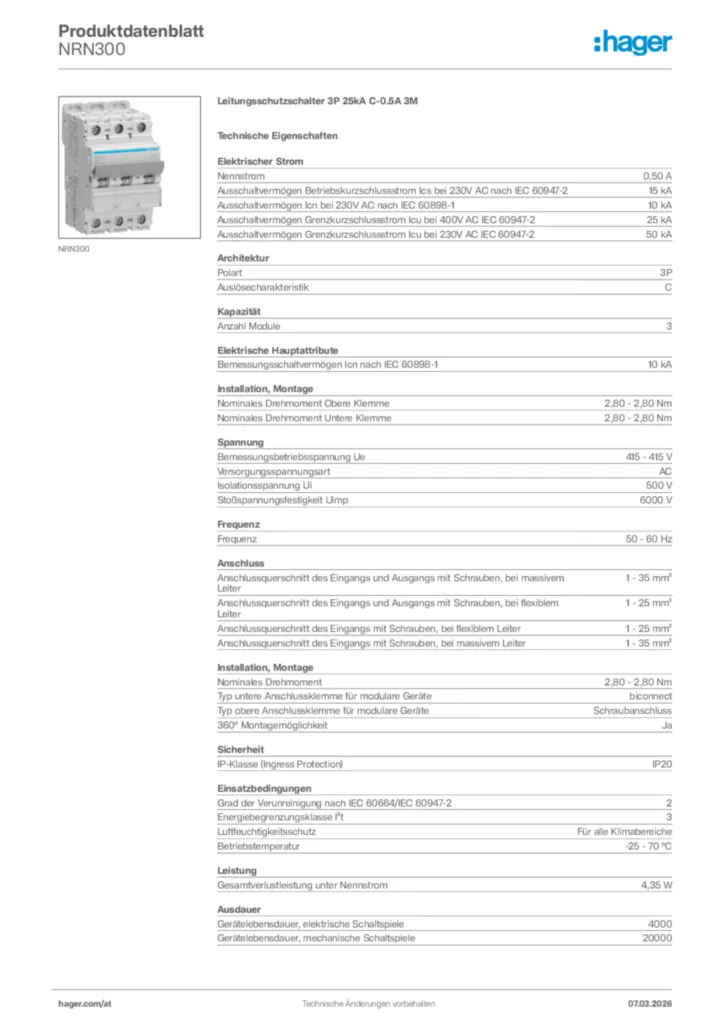

Produktbild
