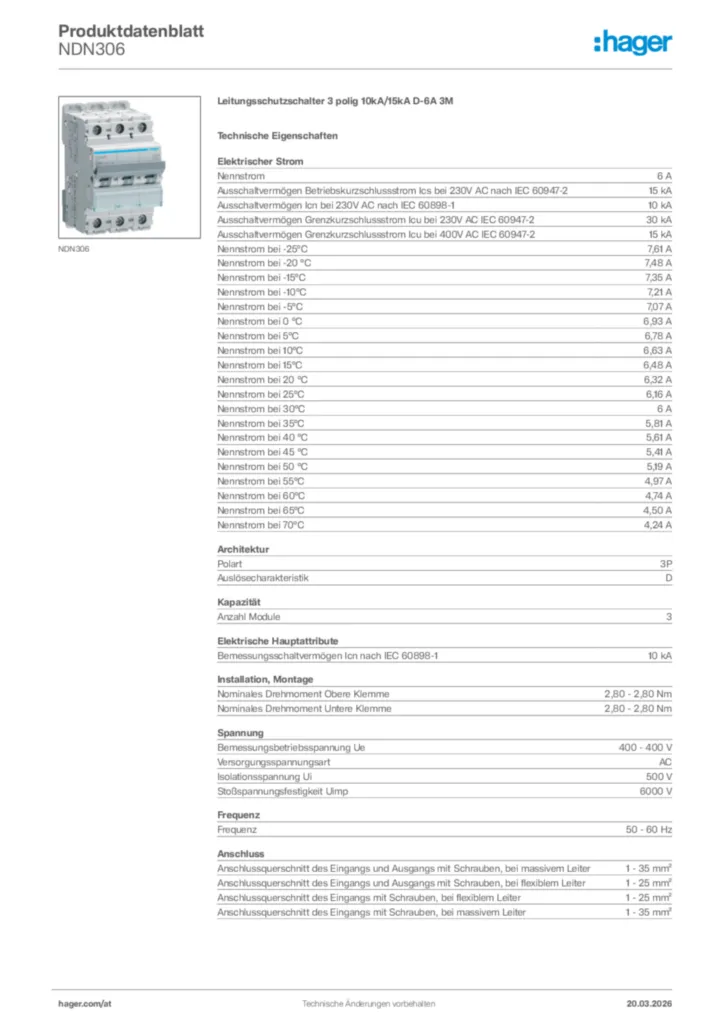

Leitungsschutzschalter 3 polig 10kA/15kA D-6A 3M NDN306
EAN
3250614611735
Marke
Hager
VPE
4 Stück
Preisgruppe
H20
Preis
73,92 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hilfsschalterblock 2 Produkte verfügbar
-
Arbeitsstromauslöser 2 Produkte verfügbar
-
Unterspannungsauslöser 2 Produkte verfügbar
-
Hilfs-Fernbedienung mit automatischer Wiedereinschaltung 2 Produkte verfügbar
-
Phasentrennungsfunktionen 1 Produkte verfügbar
-
Mehr sehen 9 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
Elektrischer Strom
-
Nennstrom6 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC 60947-215 kA
-
Ausschaltvermögen Icn bei 230 V AC nach IEC 60898-110 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC 60947-215 kA
-
Nennstrom bei -25°C7,61 A
-
Nennstrom bei -20°C7,48 A
-
Nennstrom bei -15°C7,35 A
-
Nennstrom bei -10°C7,21 A
-
Nennstrom bei -5°C7,07 A
-
Nennstrom bei 0°C6,93 A
-
Nennstrom bei 5°C6,78 A
-
Nennstrom bei 10°C6,63 A
-
Nennstrom bei 15°C6,48 A
-
Nennstrom bei 20°C6,32 A
-
Nennstrom bei 25°C6,16 A
-
Nennstrom bei 30°C6 A
-
Nennstrom bei 35°C5,81 A
-
Nennstrom bei 40°C5,61 A
-
Nennstrom bei 45°C5,41 A
-
Nennstrom bei 50°C5,19 A
-
Nennstrom bei 55°C4,97 A
-
Nennstrom bei 60°C4,74 A
-
Nennstrom bei 65°C4,50 A
-
Nennstrom bei 70°C4,24 A
Architektur
-
Polart3P
-
AuslösecharakteristikD
Kapazität
-
Anzahl Module3
Elektrische Hauptattribute
-
Ausschaltvermögen Icn AC nach IEC 60898-110 kA
-
Nominales Drehmoment Obere Klemme2,80 - 2,80 Nm
-
Nominales Drehmoment Untere Klemme2,80 - 2,80 Nm
Spannung
-
Bemessungsbetriebsspannung Ue400 - 400 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit6000 V
Frequenz
-
Frequenz50 - 60 Hz
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 35 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 35 mm²
Installation, Montage
-
Nominales Drehmoment2,80 - 2,80 Nm
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
360° MontagemöglichkeitJa
Sicherheit
-
Schutzart IPIP20
Einsatzbedingungen
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
-
Betriebstemperatur-25 - 70 °C
Leistung
-
Gesamtverlustleistung unter Nennstrom4,06 W
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele4000
-
Gerätelebensdauer, mechanische Schaltspiele20000
Konnektivität
-
Anschluss-/SteckertypSchraubanschluss
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Abmessungen
-
Höhe83 mm
-
Breite52,50 mm
-
Tiefe70 mm
