Leitungsschutzschalter 3 polig 10kA/15kA D-3A 3M NDN303
EAN
3250614611711
Marke
Hager
VPE
4 Stück
Preisgruppe
H20
Preis
117,04 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hilfsschalterblock 2 Produkte verfügbar
-
Arbeitsstromauslöser 2 Produkte verfügbar
-
Unterspannungsauslöser 2 Produkte verfügbar
-
Hilfs-Fernbedienung mit automatischer Wiedereinschaltung 2 Produkte verfügbar
-
Phasentrennungsfunktionen 1 Produkte verfügbar
-
Mehr sehen 9 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
Elektrischer Strom
-
Nennstrom3 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC 60947-215 kA
-
Ausschaltvermögen Icn bei 230 V AC nach IEC 60898-110 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC 60947-215 kA
-
Nennstrom bei -25°C3,57 A
-
Nennstrom bei -20°C3,52 A
-
Nennstrom bei -15°C3,47 A
-
Nennstrom bei -10°C3,42 A
-
Nennstrom bei -5°C3,37 A
-
Nennstrom bei 0°C3,32 A
-
Nennstrom bei 5°C3,27 A
-
Nennstrom bei 10°C3,22 A
-
Nennstrom bei 15°C3,17 A
-
Nennstrom bei 20°C3,11 A
-
Nennstrom bei 25°C3,06 A
-
Nennstrom bei 30°C3 A
-
Nennstrom bei 35°C2,93 A
-
Nennstrom bei 40°C2,85 A
-
Nennstrom bei 45°C2,77 A
-
Nennstrom bei 50°C2,69 A
-
Nennstrom bei 55°C2,60 A
-
Nennstrom bei 60°C2,52 A
-
Nennstrom bei 65°C2,43 A
-
Nennstrom bei 70°C2,33 A
Architektur
-
Polart3P
-
AuslösecharakteristikD
Kapazität
-
Anzahl Module3
Elektrische Hauptattribute
-
Ausschaltvermögen Icn AC nach IEC 60898-110 kA
-
Nominales Drehmoment Obere Klemme2,80 - 2,80 Nm
-
Nominales Drehmoment Untere Klemme2,80 - 2,80 Nm
Spannung
-
Bemessungsbetriebsspannung Ue400 - 400 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit6000 V
Frequenz
-
Frequenz50 - 60 Hz
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 35 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 35 mm²
Installation, Montage
-
Nominales Drehmoment2,80 - 2,80 Nm
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
360° MontagemöglichkeitJa
Sicherheit
-
Schutzart IPIP20
Einsatzbedingungen
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
-
Betriebstemperatur-25 - 70 °C
Leistung
-
Gesamtverlustleistung unter Nennstrom6,60 W
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele4000
-
Gerätelebensdauer, mechanische Schaltspiele20000
Konnektivität
-
Anschluss-/SteckertypSchraubanschluss
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Abmessungen
-
Höhe83 mm
-
Breite52,50 mm
-
Tiefe70 mm
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

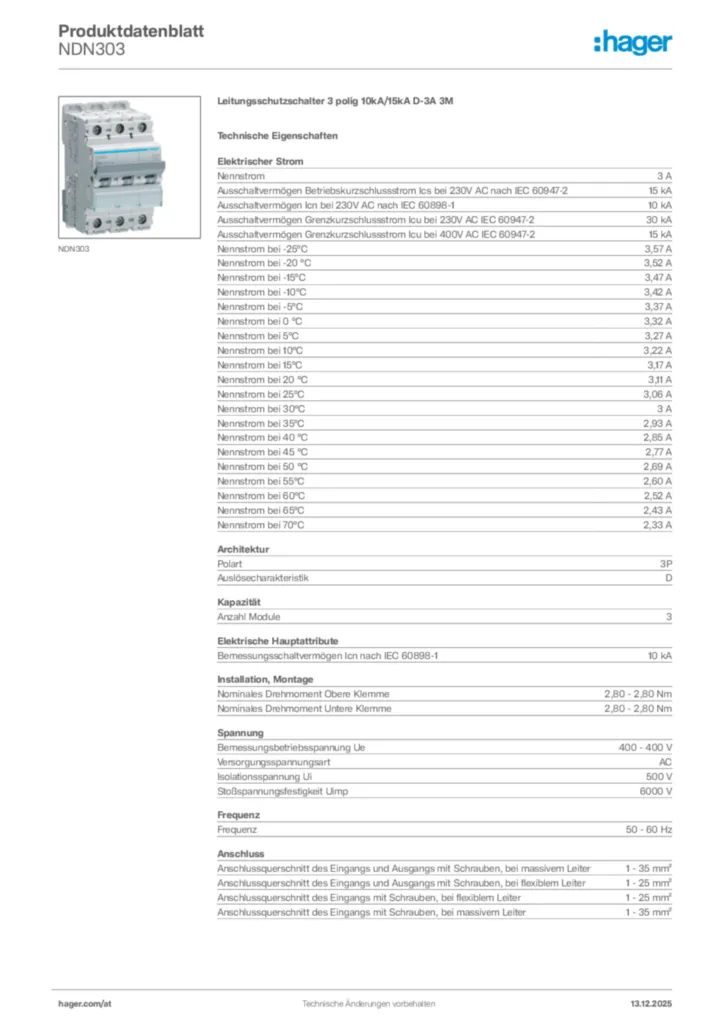

Produktbild
-
