Leitungsschutzschalter 3 polig 10kA/15kA C-16A 3M NCN316

Leitungsschutzschalter, 3-polig, 16 Ampere, Charakteristik C, nach DIN EN 60898-1 (VDE 0641-11). Bietet Schutz bei Überlast durch thermischen Auslöser und bei Kurzschluss durch elektromagnetischen Auslöser. Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics bei 230 V AC nach IEC60947-2 15 kA. Ermöglicht einfache Nachrüstung und klare Beschriftung direkt am Gerät. Einfache Entnahme aus dem Phasenschienenverbund dank Hutschienenschnellbefestigung.
EAN
3250614614927
Marke
Hager
VPE
4 Stück
Preisgruppe
H20
Preis
 36,63 €
/ Stück *
 36,63 €
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Leitungsschutzschalter 3 polig 10kA/15kA C-16A 3M

NCN316

  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mehr sehen (15)
    • Verrie­ge­lungs­funk­ti­onen 2 Produkte verfügbar
    • Phasen­tren­nungs­funk­ti­onen 1 Produkte verfügbar
    • Klem­me­n­ab­de­ckung 1 Produkte verfügbar
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
    • Unter­span­nungs­aus­löser 1 Produkte verfügbar
    • Arbeitsstromaus­löser 2 Produkte verfügbar

    Optionales Zubehör

    • Verrie­ge­lungs­funk­ti­onen
    • Phasen­tren­nungs­funk­ti­onen
    • Klem­me­n­ab­de­ckung
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Unter­span­nungs­aus­löser
    • Arbeitsstromaus­löser
    • Modu­lare Phasen­schiene
    • Hilfs­schal­ter­block
    • Schutz­kap­pe/-­streifen für Phasen­schiene
    • MZN175

      Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
       8,69 €  / Stück*
    • MZN176

      Plombierdraht zum Plombieren der Modulargeräte
       7,10 €  / Stück*
    • MZN121

      Phasenabschottung für Leitungsschutzschalter 10kA
       10,62 €  / Set*
    • MZN120

      Klemmenabdeckung für Leitungsschutzschalter 10kA 1 polig
       21,10 €  / Stück*
    • LZ060

      Distanzstück für Wärmeentlastung
       1,61 €  / Stück*
    • MZ206

      Unterspannungsauslöser für MCB RCBO < 125A 230V AC
       56,91 €  / Stück*
    • MZ204

      Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
       56,91 €  / Stück*
    • MZ203

      Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
       56,91 €  / Stück*
    • KDN363B

      Phasenschiene 3 polig mit Gabelanschluss 10mm² 63A 57 Module
       73,32 €  / Stück*
    • KDN363A

      Phasenschiene 3 polig mit Gabelanschluss 10mm² 63A 12 Module
       15,92 €  / Stück*
    • KDN380A

      Phasenschiene 3 polig mit Gabelanschluss 16mm² 80A 12 Module
       21,96 €  / Stück*
    • KDN380B

      Phasenschiene 3 polig mit Gabelanschluss 16mm² 80A 57 Module
       89,53 €  / Stück*
    • MZ202

      Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
       21,10 €  / Stück*
    • MZ201

      Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
       18,17 €  / Stück*
    • KZN023

      Endkappe für Phasenschiene 2 und 3 polig (1 Stk.)
       1,21 €  / Stück*

    Technische Merkmale

    Elek­tri­scher Strom
    • Nenn­strom
      16 A
    • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics bei 230V AC nach IEC 60947-2
      15 kA
    • Ausschalt­ver­mögen Icn bei 230V AC nach IEC 60898-1
      10 kA
    • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 230V AC IEC 60947-2
      30 kA
    • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 400V AC IEC 60947-2
      15 kA
    • Nenn­strom bei -25°C
      20,27 A
    • Nenn­strom bei -20 °C
      19,92 A
    • Nenn­strom bei -15°C
      19,56 A
    • Nenn­strom bei -10°C
      19,20 A
    • Nenn­strom bei -5°C
      18,83 A
    • Nenn­strom bei 0 °C
      18,45 A
    • Nenn­strom bei 5°C
      18,07 A
    • Nenn­strom bei 10°C
      17,67 A
    • Nenn­strom bei 15°C
      17,27 A
    • Nenn­strom bei 20 °C
      16,86 A
    • Nenn­strom bei 25°C
      16,43 A
    • Nenn­strom bei 30°C
      16 A
    • Nenn­strom bei 35°C
      15,48 A
    • Nenn­strom bei 40 °C
      14,94 A
    • Nenn­strom bei 45 °C
      14,38 A
    • Nenn­strom bei 50 °C
      13,80 A
    • Nenn­strom bei 55°C
      13,19 A
    • Nenn­strom bei 60°C
      12,56 A
    • Nenn­strom bei 65°C
      11,89 A
    • Nenn­strom bei 70°C
      11,18 A
    Archi­tektur
    • Polart
      3P
    • Auslö­se­cha­rak­te­ristik
      C
    Kapa­zität
    • Anzahl Module
      3
    Elek­tri­sche Haupt­at­tri­bute
    • Bemes­sungs­schalt­ver­mögen Icn nach IEC 60898-1
      10 kA
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment Obere Klemme
      2,80 - 2,80 Nm
    • Nomi­nales Dreh­mo­ment Untere Klemme
      2,80 - 2,80 Nm
    • Nomi­nales Dreh­mo­ment
      2,80 - 2,80 Nm
    • Typ untere Anschluss­klemme für modu­lare Geräte
      biconnect
    • Typ obere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • 360° Monta­gemög­lich­keit
      Ja
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      400 - 400 V
    • Versor­gungs­span­nungsart
      AC
    • Isola­ti­onss­pan­nung Ui
      500 V
    • Stoß­span­nungs­fes­tig­keit Uimp
      6000 V
    Frequenz
    • Frequenz
      50 - 60 Hz
    Anschluss
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
      1 - 35 mm²
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
      1 - 35 mm²
    Sicherheit
    • IP-Klasse (Ingress Protec­tion)
      IP20
    Einsatz­be­din­gungen
    • Grad der Verun­rei­ni­gung nach IEC 60664/IEC 60947-2
      2
    • Ener­gie­be­gren­zungs­klasse I²t
      3
    • Betrieb­stem­pe­ratur
      -25 - 70 °C
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      8,27 W
    Ausdauer
    • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
      4000
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
      20000
    Konnek­ti­vität
    • Anschlussart
      Schrau­b­an­schluss
    • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    Abmes­sungen
    • Höhe
      83 mm
    • Breite
      52,50 mm
    • Tiefe
      70 mm

    Umweltwert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    Zertifizierungen und Dokumente

    PEP - MCB 1P 6kA B-16A, 1 module (english)
    PDF
    39,21 MB
    REACH declaration NCN316
    PDF
    Hager RoHS Report NCN316
    PDF

    Downloads

    • Produktbild

      Bild NCN316 | Hager Deutschland

      Produktbild NCN316

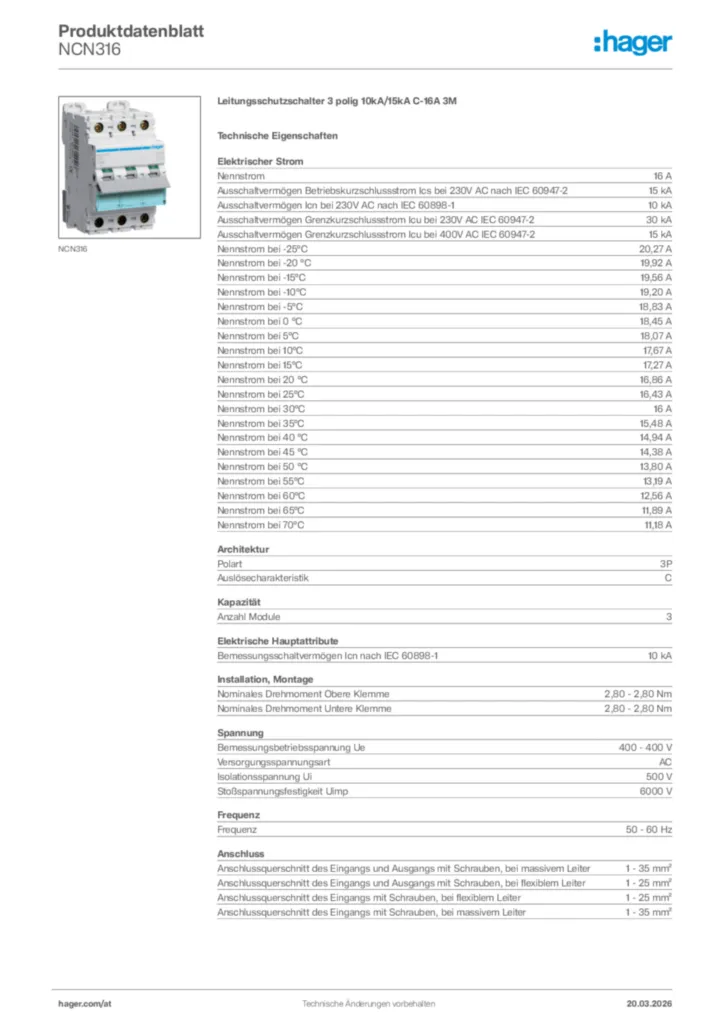

    • Product datasheet

      Bild Hager Produktdatenblatt NCN316 | Hager Deutschland

      Hager Produktdatenblatt NCN316

      Leitungsschutzschalter 3 polig 10kA/15kA C-16A 3M

      PDF

    • Technischer Anhang (Einzelprodukt)

      Bild Verlustleistungsdatenblatt | Hager Deutschland

      Verlustleistungsdatenblatt

      Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

      PDF
      847,80 kB

    • Konformitätserklärung

      Bild EU Declaration of Conformity | Hager Deutschland

      EU Declaration of Conformity

      Konformitätserklärung en-GB 2024-10-02

      PDF
      650,27 kB
      Bild UKCA Declaration of Conformity | Hager Deutschland

      UKCA Declaration of Conformity

      Konformitätserklärung en-GB 2024-10-02

      PDF
      653,93 kB
    Mehr Downloads

    Weitere Produkte zu diesem System

      5
    • 1
      HMC499 - Leitungsschutzschalter 4 polig 15kA C-Charakteristik 125A 6 Module
      HMC499
      Leitungsschutzschalter 4 polig 15kA C-Charakteristik 125A 6 Module
      Preis
       548,65 €
      / Stück *
       548,65 €
      / Stück *
    • 2
      HMC490 - Leitungsschutzschalter 4 polig 15kA C-Charakteristik 100A 6 Module
      HMC490
      Leitungsschutzschalter 4 polig 15kA C-Charakteristik 100A 6 Module
      Preis
       509,02 €
      / Stück *
       509,02 €
      / Stück *
    • 3
      HMC480 - Leitungsschutzschalter 4 polig 15kA C-Charakteristik 80A 6 Module
      HMC480
      Leitungsschutzschalter 4 polig 15kA C-Charakteristik 80A 6 Module
      Preis
       448,89 €
      / Stück *
       448,89 €
      / Stück *
    • 4
      HMC399 - Leitungsschutzschalter 3 polig 15kA C-Charakteristik 125A 4.5 Module
      HMC399
      Leitungsschutzschalter 3 polig 15kA C-Charakteristik 125A 4.5 Module
      Preis
       388,77 €
      / Stück *
       388,77 €
      / Stück *
    • 5
      HMC390 - Leitungsschutzschalter 3 polig 15kA C-Charakteristik 100A 4.5 Module
      HMC390
      Leitungsschutzschalter 3 polig 15kA C-Charakteristik 100A 4.5 Module
      Preis
       350,45 €
      / Stück *
       350,45 €
      / Stück *

    Ausschreibungstext

    Leitungsschutzschalter 3 polig 10kA/15kA C-16A 3M

    Leitungsschutzschalter nach OVE EN 60898-1 und OVE EN 60947-2-, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

    Nennstrom: 16 A
    Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 15 kA
    Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 10 kA
    Polart: 3P
    Auslösecharakteristik: C
    Anzahl Module: 3
    Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
    Isolationsspannung Ui: 500 V
    Stoßspannungsfestigkeit Uimp: 6000 V
    Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
    Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
    Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2

    Fabrikat : Hager oder gleichwertig
    Artikel : NCN316
    gewähltes Fabrikat/Typ: '___________/___________'
    liefern, montieren und betriebsfertig anschließen.
