Reitersicherungsunterteil D02 E18 63A 3polig 60mm Sammelschiene Anschlussklemme L063L1

Das Reitersicherungsunterteil D02 E18 63A 3polig für 60mm Sammelschienen ist ein D0-Sicherungssockel zur Absicherung in Verteilungsanlagen. Mit einem Bemessungsstrom von 63A und einer 3-poligen Ausführung ermöglicht es eine effiziente Energieverteilung. Geeignet für den Einsatz mit Anschlussklemmen, unterstützt es eine sichere und zuverlässige Verbindung.
EAN
4010330740930
Marke
Hager
VPE
10 Stück
Preisgruppe
H62
Preis
 43,26 €
/ Stück *
 43,26 €
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Reitersicherungsunterteil D02 E18 63A 3polig 60mm Sammelschiene Anschlussklemme

L063L1

  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • D0-Si­che­rungs­ein­satz 7 Produkte verfügbar
  • D0-Si­che­rungs­schraub­kappe 3 Produkte verfügbar
  • D0-Schraub-Pass­ein­satz 1 Produkte verfügbar
  • D0-Hülsen­pass­ein­satz 9 Produkte verfügbar

Optionales Zubehör

  • D0-Si­che­rungs­ein­satz
  • D0-Si­che­rungs­schraub­kappe
  • D0-Schraub-Pass­ein­satz
  • D0-Hülsen­pass­ein­satz
  • LE1820

    Sicherungseinsatz D02 E18 20A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
     92,52 €  / 100 Stück*
  • LE1825

    Sicherungseinsatz D02 E18 25A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
     92,52 €  / 100 Stück*
  • LE1850

    Sicherungseinsatz D02 E18 50A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
     125,96 €  / 100 Stück*
  • LE1863

    Sicherungseinsatz D02 E18 63A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
     125,96 €  / 100 Stück*
  • LE1835

    Sicherungseinsatz D02 E18 35A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
     125,96 €  / 100 Stück*
  • LE1832

    Sicherungseinsatz D02 E18 32A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
     120,91 €  / 100 Stück*
  • LE1840

    Sicherungseinsatz D02 E18 40A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
     125,96 €  / 100 Stück*
  • LE18SK

    Schraubkappe D02 E18 aus Keramik mit Prüfloch 63A
     139,60 €  / 100 Stück*
  • LE18SI

    Schraubkappe D02 E18 aus Kunststoff mit Prüfloch 63A Typ K02
     205,38 €  / 100 Stück*
  • LE18SIP

    Schraubkappe D02 E18 63A aus Kunststoff mit Prüfloch plombierbar Typ K02
     215,71 €  / 100 Stück*
  • LE1418S

    Passeinsatzschlüssel D01 -D02 für D0-Schraubkappen
     19,78 €  / Stück*
  • LE18P02

    Hülsenpasseinsatz D02 E18 2A rosa nach DIN 49523
     56,38 €  / 100 Stück*
  • LE18P04

    Hülsenpasseinsatz D02 E18 4A braun nach DIN 49523
     56,38 €  / 100 Stück*
  • LE18P06

    Hülsenpasseinsatz D02 E18 6A grün nach DIN 49523
     56,38 €  / 100 Stück*
  • LE18P10

    Hülsenpasseinsatz D02 E18 10A rot nach DIN 49523
     56,38 €  / 100 Stück*
  • LE18P16

    Hülsenpasseinsatz D02 E18 16A mausgrau nach DIN 49523
     56,38 €  / 100 Stück*
  • LE18P20

    Hülsenpasseinsatz D02 E18 20A blau nach DIN 49523
     56,38 €  / 100 Stück*
  • LE18P25

    Hülsenpasseinsatz D02 E18 25A gelb nach DIN 49523
     56,38 €  / 100 Stück*
  • LE18P35

    Hülsenpasseinsatz D02 E18 35A schwarz nach DIN 49523
     56,38 €  / 100 Stück*
  • LE18P50

    Hülsenpasseinsatz D02 E18 50A weiß nach DIN 49523
     56,38 €  / 100 Stück*

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    63 A
  • Nenn­strom für Siche­rungs­ein­sätze
    2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A
Archi­tektur
  • Polan­zahl
    3
Instal­la­tion, Montage
  • Montage auf
    Sammelschie­nen­system
  • Nomi­nales Dreh­mo­ment
    2,50 - 2,50 Nm
Anschluss
  • Anschluss-/­Ste­ckertyp Eingang
    Käfig­klemme
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    1.5 - 25 mm²
Frequenz
  • Frequenz
    50 - 60 Hz
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    2 W
Liefe­r­um­fang
  • Mit Deckel
    Ja
Siche­rung
  • Siche­rungs­größe
    D02
  • Siche­rungs­cha­rak­te­ristik
    gG ; gR
Abmes­sungen
  • Höhe
    193 mm
  • Breite
    36 mm
  • Länge
    72 mm
  • Abstand Sammelschienen
    60 mm

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACh-SVHC frei Ja

Zertifizierungen und Dokumente

Hager REACH declaration L063L1
PDF
Hager RoHS Report L063L1
PDF

Downloads

  • Produktbild

    Bild L063L1 | Hager Deutschland

    Produktbild L063L1

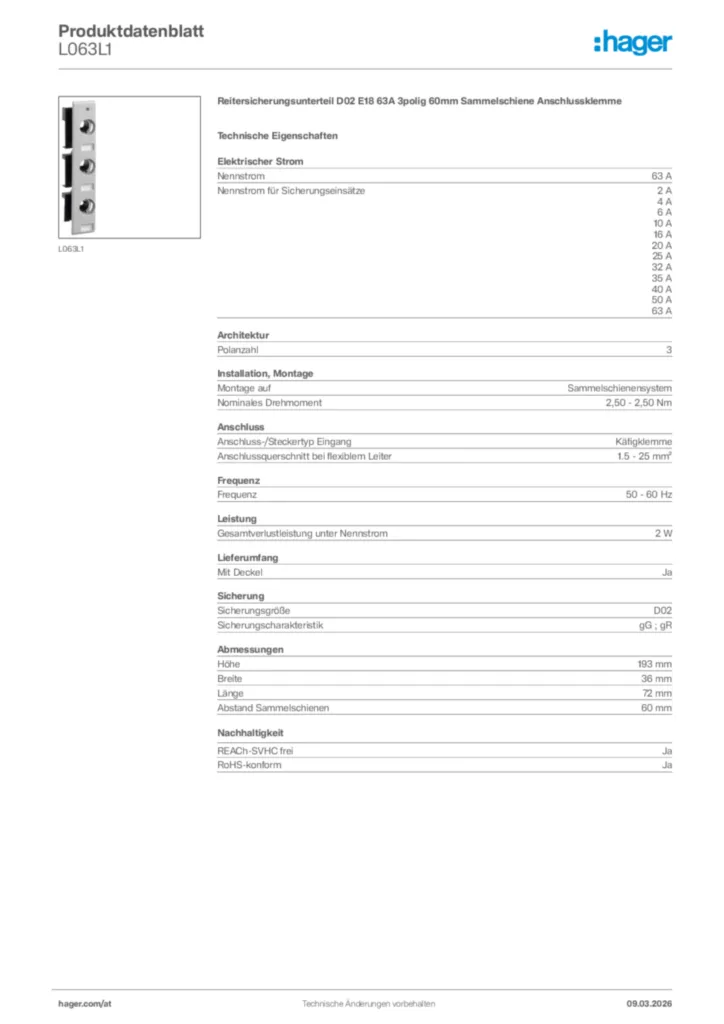

  • Product datasheet

    Bild Hager Produktdatenblatt L063L1 | Hager Deutschland

    Hager Produktdatenblatt L063L1

    Reitersicherungsunterteil D02 E18 63A 3polig 60mm Sammelschiene Anschlussklemme

    PDF

  • Bedienungsanleitung

    Bild L063L* FUSE-BASE-D0 MANUAL | Hager Deutschland

    L063L* FUSE-BASE-D0 MANUAL

    Bedienungsanleitung en-GB, de-DE 2005-12-07

    PDF
    769,75 kB

  • Technischer Anhang (Einzelprodukt)

    Bild Verlustleistungsdatenblatt | Hager Deutschland

    Verlustleistungsdatenblatt

    Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

    PDF
    847,80 kB

  • Konformitätserklärung

    Bild EU Declaration of Conformity | Hager Deutschland

    EU Declaration of Conformity

    Konformitätserklärung en-GB, de-DE 2022-11-29

    PDF
    645,11 kB
Mehr Downloads

Weitere Produkte zu diesem System

    5
  • 1
    LD042 - Kunststoff-Sicherungssockel D01 E14 16A 1polig Hutschiene Käfigklemme Abdeckung
    LD042
    Kunststoff-Sicherungssockel D01 E14 16A 1polig Hutschiene Käfigklemme Abdeckung
    Preis
     6,55 €
    / Stück *
     6,55 €
    / Stück *
  • 2
    LD046 - Kunststoff-Sicherungssockel D02 E18 63A 3polig Hutschiene Rahmenklemme Abdeckung
    LD046
    Kunststoff-Sicherungssockel D02 E18 63A 3polig Hutschiene Rahmenklemme Abdeckung
    Preis
     16,58 €
    / Stück *
     16,58 €
    / Stück *
  • 3
    LD043 - Kunststoff-Sicherungssockel D02 E18 63A 1polig Hutschiene Käfigklemme Abdeckung
    LD043
    Kunststoff-Sicherungssockel D02 E18 63A 1polig Hutschiene Käfigklemme Abdeckung
    Preis
     7,74 €
    / Stück *
     7,74 €
    / Stück *
  • 4
    L630A - Anschlussmodul mit Anschlussklemmen für Al/Cu 70-300mm², für Sammelschiene 60mm
    L630A
    Anschlussmodul mit Anschlussklemmen für Al/Cu 70-300mm², für Sammelschiene 60mm
    Preis
     266,72 €
    / Stück *
     266,72 €
    / Stück *
  • 5
    LD02K63-1KS - Keramiksockel D02 E18 63A 1polig Hutschiene Schraub&Schelle Abdeckung
    LD02K63-1KS
    Keramiksockel D02 E18 63A 1polig Hutschiene Schraub&Schelle Abdeckung
    Preis
     8,96 €
    / Stück *
     8,96 €
    / Stück *

Ausschreibungstext

Reitersicherungsunterteil D02 E18 63A 3polig 60mm Sammelschiene Anschlussklemme

Reitersicherungsunterteil für drei D02 Sicherungen, für Sammelschienensystem-Abstand 60 mm, Höhe 20 und 30 mm wie im System univers. Sicherungsbefestigung mit Schraubkappe. In max. 63 A. Sammelschienenrastierung für 5 mm dicke Kupferschienen, ausbrechbar für 10 mm Dicke. Beschriftungsmöglichkeit am Gerät integriert. Rahmenklemme bis 16 mm² feindrähtig und bis 25 mm² ein - und mehrdrähtig. Gerätebreite 36 mm. Entsprich die Normen DIN EN 60269-1 und DIN VDE 0636-31.

Nennstrom: 63 A
Polanzahl: 3
Montage auf: Sammelschienensystem
Anschluss-/Steckertyp Eingang: Käfigklemme
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 2 W
Mit Deckel: Ja
Sicherungsgröße: D02
Sicherungscharakteristik: gG ; gR

Fabrikat : Hager oder gleichwertig
Artikel : L063L1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
