Leistungsschalter h3+ P160 Energy 4P4D N0-50-100% 100A 70kA CTC HES101NC

Name: HES101NC
Brand: Hager
SKU: HES101NC20
Price: 809.09 EUR

EAN

3250613141264

Marke

Hager

VPE

1 Stück

Preisgruppe

H39

Preis

809,09 €

/ Stück *

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte

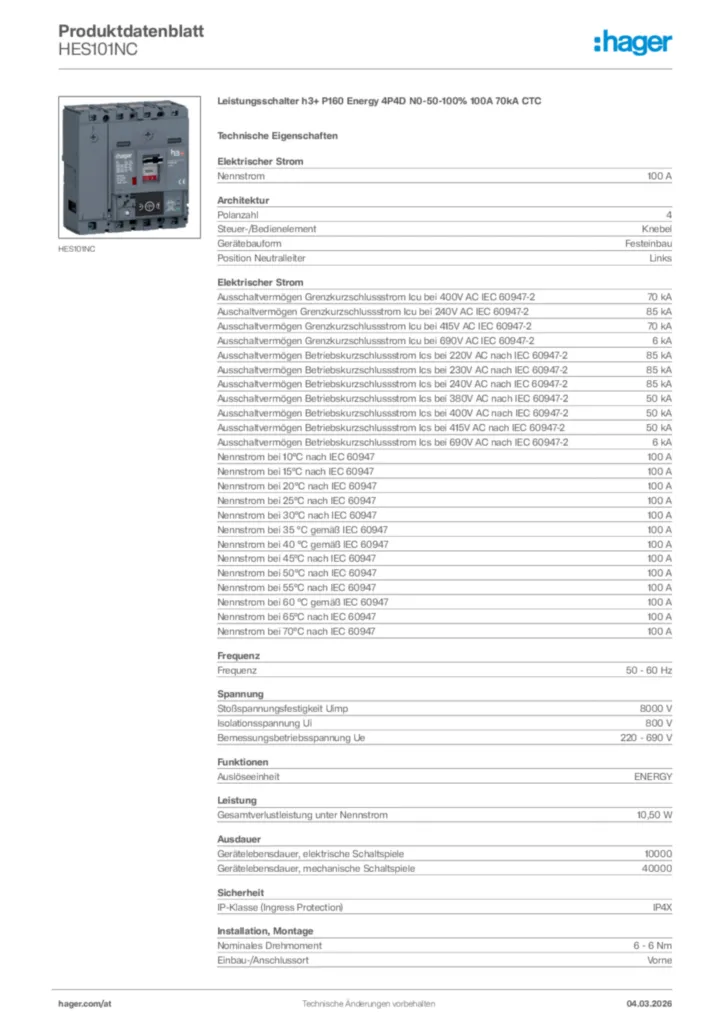

Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

Adapter für Zusatzdatenkabel 9 Produkte verfügbar
DC-Spannungsversorgung 1 Produkte verfügbar
Arbeitsstromauslöser 5 Produkte verfügbar
Unterspannungsauslöser 3 Produkte verfügbar
Verriegelungsfunktionen 3 Produkte verfügbar
Mehr sehen 22 weitere Produkte verfügbar

Technische Merkmale

Nennstrom

100 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2

70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2

85 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2

70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690V AC IEC 60947-2

6 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220V AC nach IEC 60947-2

85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2

85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240V AC nach IEC 60947-2

85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380V AC nach IEC 60947-2

50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2

50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415V AC nach IEC 60947-2

50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690V AC nach IEC 60947-2

6 kA
Nennstrom bei 10°C nach IEC 60947

100 A
Nennstrom bei 15°C nach IEC 60947

100 A
Nennstrom bei 20°C nach IEC 60947

100 A
Nennstrom bei 25°C nach IEC 60947

100 A
Nennstrom bei 30°C nach IEC 60947

100 A
Nennstrom bei 35 °C gemäß IEC 60947

100 A
Nennstrom bei 40 °C gemäß IEC 60947

100 A
Nennstrom bei 45°C nach IEC 60947

100 A
Nennstrom bei 50°C nach IEC 60947

100 A
Nennstrom bei 55°C nach IEC 60947

100 A
Nennstrom bei 60 °C gemäß IEC 60947

100 A
Nennstrom bei 65°C nach IEC 60947

100 A
Nennstrom bei 70°C nach IEC 60947

100 A

Polanzahl

4
Steuer-/Bedienelement

Knebel
Gerätebauform

Festeinbau
Position Neutralleiter

Links

Frequenz

50 - 60 Hz

Stoßspannungsfestigkeit

8000 V
Isolationsspannung Ui

800 V
Bemessungsbetriebsspannung Ue

220 - 690 V

Auslöseeinheit

ENERGY

Gesamtverlustleistung unter Nennstrom

10,50 W

Gerätelebensdauer, elektrische Schaltspiele

10000
Gerätelebensdauer, mechanische Schaltspiele

40000

Nominales Drehmoment

6 - 6 Nm
Einbau-/Anschlussort

Vorne

IP-Klasse (Ingress Protection)

IP4X

Anschlussquerschnitt bei flexiblem Leiter

6 - 70 mm²
Anschlussquerschnitt bei starrem Leiter

6 - 95 mm²

Verriegelbar

Ja

Werkstoff Kabel

Kupfer

Geeignet für FI-Block

Nein
Geeignet für DIN Schiene

Nein
Geeignet für Verteilereinbau

Ja

Höhe

130 mm
Breite

120 mm
Tiefe

97 mm

Anschlussart

Schraubanschluss

Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers

60 - 1000 A

Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Kurzschlussschutz (li): momentaner Einstellkoeffizient

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5, 13, 13,5, 14, 14,5, 15

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
