Leistungsschalter h3+ P160 Energy 4P4D N0-50-100% 40A 70kA CTC HES041NC
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Adapter für Zusatzdatenkabel 9 Produkte verfügbar
-
DC-Spannungsversorgung 1 Produkte verfügbar
-
Arbeitsstromauslöser 5 Produkte verfügbar
-
Unterspannungsauslöser 4 Produkte verfügbar
-
Verriegelungsfunktionen 4 Produkte verfügbar
-
Mehr sehen 23 weitere Produkte verfügbar
Vervollständigen Sie Ihr System

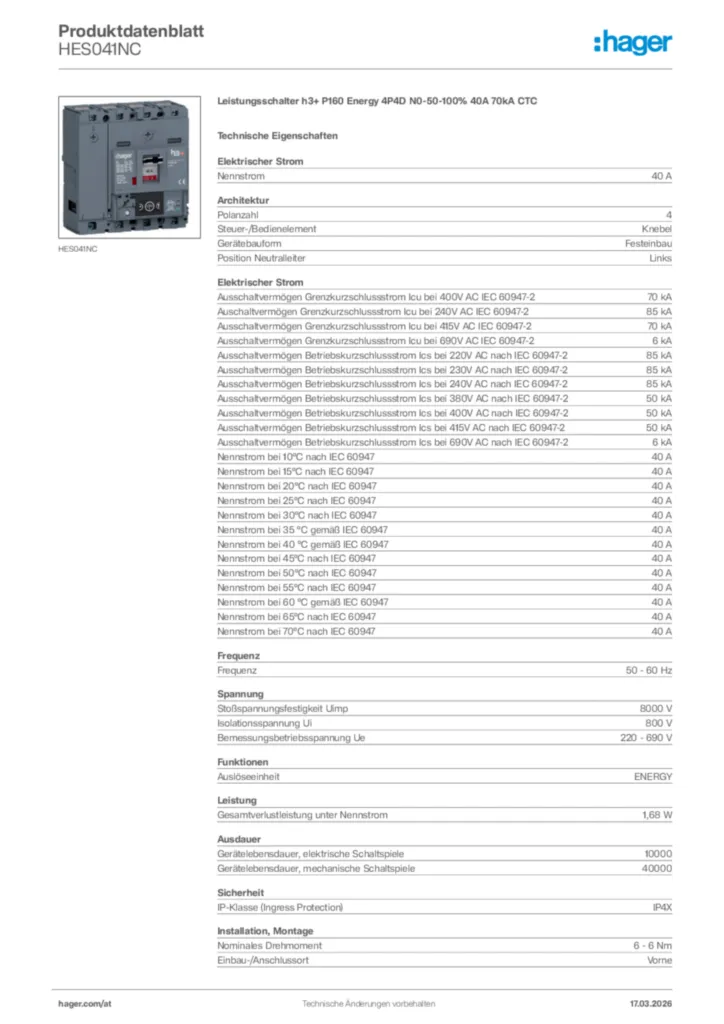

Technische Merkmale
-
Nennstrom40 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC 60947-270 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC 60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC 60947-270 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690 V AC IEC 60947-26 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220 V AC nach IEC 60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC 60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240 V AC nach IEC 60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380 V AC nach IEC 60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC 60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415 V AC nach IEC 60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690 V AC nach IEC 60947-26 kA
-
Nennstrom bei 10°C nach IEC 6094740 A
-
Nennstrom bei 15°C nach IEC 6094740 A
-
Nennstrom bei 20°C nach IEC 6094740 A
-
Nennstrom bei 25°C nach IEC 6094740 A
-
Nennstrom bei 30°C nach IEC 6094740 A
-
Nennstrom bei 35°C nach IEC 6094740 A
-
Nennstrom bei 40°C nach IEC 6094740 A
-
Nennstrom bei 45°C nach IEC 6094740 A
-
Nennstrom bei 50°C nach IEC 6094740 A
-
Nennstrom bei 55°C nach IEC 6094740 A
-
Nennstrom bei 60°C nach IEC 6094740 A
-
Nennstrom bei 65°C nach IEC 6094740 A
-
Nennstrom bei 70°C nach IEC 6094740 A
-
Polanzahl4
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position NeutralleiterLinks
-
Frequenz50 - 60 Hz
-
Stoßspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
-
AuslöseeinheitENERGY
-
Gesamtverlustleistung unter Nennstrom1,68 W
-
Gerätelebensdauer, elektrische Schaltspiele10000
-
Gerätelebensdauer, mechanische Schaltspiele40000
-
Nominales Drehmoment6 - 6 Nm
-
Einbau-/AnschlussortVorne
-
Schutzart IPIP4X
-
Anschlussquerschnitt bei flexiblem Leiter6 - 70 mm²
-
Anschlussquerschnitt bei starrem Leiter6 - 95 mm²
-
VerriegelbarJa
-
Werkstoff KabelKupfer
-
Geeignet für FI-BlockNein
-
Geeignet für DIN SchieneNein
-
Geeignet für VerteilereinbauJa
-
Höhe130 mm
-
Breite120 mm
-
Tiefe97 mm
-
Anschluss-/SteckertypSchraubanschluss
