Feldverteiler UP 4-reihig, 26 Module,IP30,SKII, Nische HxBxT:657x565x115mm FWU42M2
EAN
3250612739967
Marke
Hager
VPE
1 Stück
Preisgruppe
H15
Preis
719,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Scharnier für Verteilersysteme 1 Produkte verfügbar -
Kennzeichnungsmaterial 2 Produkte verfügbar -
Montageplatte für Verteilergehäuse 2 Produkte verfügbar -
Montageschiene 5 Produkte verfügbar -
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 1 Produkte verfügbar -
Oberteil für Leitungsführungskanal 2 Produkte verfügbar
Optionales Zubehör
-
FZ746S
Türscharnier, univers, links, für Schrank IP44 / IP54
13,97 € / Set*
-
UT22C
Hutschiene, univers, 7, 5mm, isoliert, tiefenverstellb.bis 21mm, 11, 5PLE breit(212mm)
10,81 € / Stück* -
ZZ44SFTragschienenbefestigung, Satz mit 4x Schrauben und Gegenmutter
16,81 € / Set* -
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
19,60 € / Stück* -
UN04FNTragschienen, univers, FW, Höhe:600mm, 2 Stück
32,50 € / Stück* -
UN07FNTragschienen, univers, FW, Höhe:1050mm, 2 Stück
48,98 € / Stück*
-
FWU00C4
Kabelkanaldeckel seitlich für Feldverteiler FWU Höhe 369mm
8,26 € / Stück* -
FWU00P1Leitungseinführungsschieber für Feldverteiler Unterputz FWU
13,99 € / Stück*
-
ZZ10HAbschottung, univers Z, waagerecht, 1-feldrig breit
14,21 € / Stück* -
FWU00V4Abschottung senkrecht für 4-reihigen Feldverteiler FWU Höhe 650mm
19,32 € / Stück*
-
KN00AKlemmenträger QC Universaladapter
4,76 € / Stück* -
UZ00K1Klemmenträger, univers, für Montage von QuickConnect-Klemmen
5,85 € / Stück*
-
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54
27,63 € / Stück* -
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
27,47 € / Stück* -
FZ598Türschild mit Klappgriff 90SL für Schrank IP43, univers
17,09 € / Stück* -
FZ598NTürschild mit Klappgriff, univers, für Schrank IP44
12,40 € / Stück* -
FZ530NSchließung, univers, Knebelgriff, für Schrank IP44/IP54
78,60 € / Stück* -
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54
136,71 € / Stück*
-
S35SAbdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbar
4,26 € / Stück*
Technische Merkmale
Anschluss
-
Anzahl der Leitungs-/Rohreinführungen4
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufUnterputz, Hohlwand
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl der Schienen4
-
Anzahl Reihen4
-
Anzahl Felder2
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockNein
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module96
Funktionen
-
Absicherung Hauptschalter als EinspeisegerätNein
Abmessungen
-
Höhe703 mm
-
Breite603 mm
-
Tiefe125 mm
-
Einbauhöhe652 mm
-
Einbaubreite560 mm
-
Einbautiefe112 mm
-
Breite in Teilungseinheiten26
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Ausführung des HandgriffesKlinke
-
Mit transparentem Deckel/TürNein
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiß
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK09
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypOhne Schloss
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

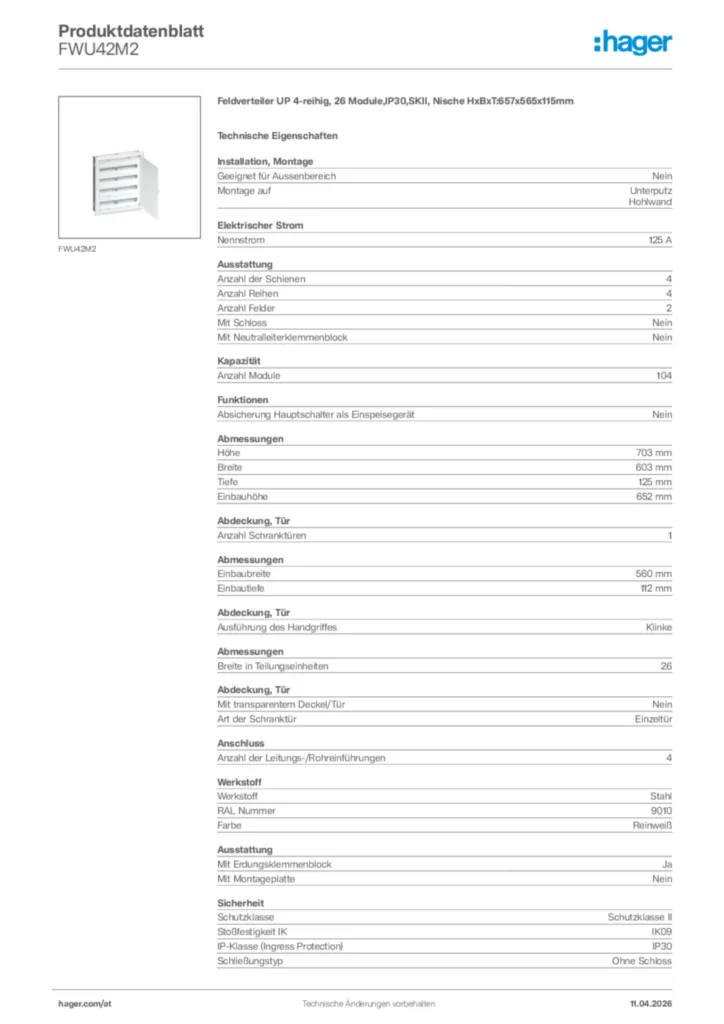

Product datasheet
Hager Produktdatenblatt FWU42M2
Feldverteiler UP 4-reihig, 26 Module,IP30,SKII, Nische HxBxT:657x565x115mm
PDF -
Bedienungsanleitung
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung für FWUxx, FD00xx, FZ279, M7240, UM00M0, VZ405N, ZZ44SF - Feldverteiler, Zubehör (multi-language, Stand: 12.2021) 6LE005468D
Montageanleitung International 2021-12-08
PDF11,44 MB -
Bestellhilfe
Bestellhilfe de-AT 2022-07-25
PDF1,31 MB
Planungsvorlage Wohnungs- & Installationsverteiler
Mit dieser praktischen Checkliste Wohnungs- & Installationsverteiler ganz einfach planen (24AT003MC)
PDF1,18 MB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Handbuch
Handbook de-DE 2023-03-28
Handbuch de-DE 2023-03-28
PDF6,50 MB
Handbook en-GB 2023-04-11
Handbuch en-GB 2023-04-11
PDF5,83 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Declaration
Konformitätserklärung International 2022-08-29
PDF143,25 kB
Declaration
Konformitätserklärung International 2022-03-09
PDF1,44 MB
Declaration
Konformitätserklärung International 2021-01-08
PDF289,50 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ791NLackstift, 9ml, Farbe RAL 9010Preis18,47 €/ Stück * -
2
UZ005Bezeichnungsstreifen, universN, für Geräteschlitz, Set = 12 StückPreis19,60 €/ Set *
-
3
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54Preis27,63 €/ Stück *
-
4
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242EPreis27,47 €/ Stück *
-
5
UZ100Blechkerbschrauben, universN, 4, 2x9, 5mm, 100 StückPreis14,30 €/ Stück *
Ausschreibungstext
Feldverteiler UP 4-reihig, 26 Module,IP30,SKII, Nische HxBxT:657x565x115mm
Feldverteiler UP/HW zertifiziert nach EN 61439-1/-3. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach EN 60664-1. Bestehend aus Schrank, Blendrahmen und Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen für den schnellen „Klick-Klack-Einbau“, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen aus Kunststoff mit Geräteausschnitt, inklusiv 1xPE QuickConnect-Klemmblock je Feld auf Träger montiert. Alle Berührungsschutzabdeckungen sind jeweils an den Befestigungsschrauben plombierbar. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweis: Austauschbare sperrbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl der Schienen: 4
Anzahl Reihen: 4
Anzahl Felder: 2
Anzahl Module: 96
Höhe: 703 mm
Breite: 603 mm
Tiefe: 125 mm
Anzahl Schranktüren: 1
Ausführung des Handgriffes: Klinke
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWU42M2
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Feldverteiler UP/HW zertifiziert nach EN 61439-1/-3. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach EN 60664-1. Bestehend aus Schrank, Blendrahmen und Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen für den schnellen „Klick-Klack-Einbau“, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen aus Kunststoff mit Geräteausschnitt, inklusiv 1xPE QuickConnect-Klemmblock je Feld auf Träger montiert. Alle Berührungsschutzabdeckungen sind jeweils an den Befestigungsschrauben plombierbar. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweis: Austauschbare sperrbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl der Schienen: 4
Anzahl Reihen: 4
Anzahl Felder: 2
Anzahl Module: 96
Höhe: 703 mm
Breite: 603 mm
Tiefe: 125 mm
Anzahl Schranktüren: 1
Ausführung des Handgriffes: Klinke
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWU42M2
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
